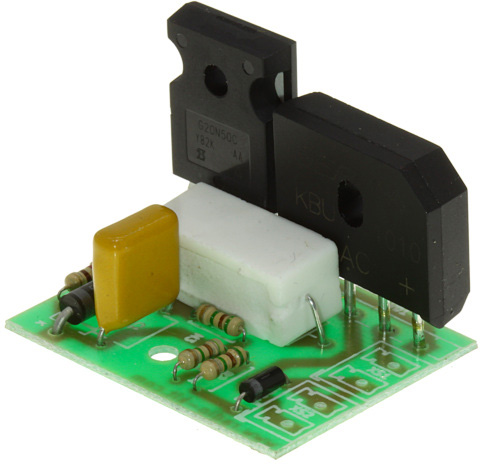

Конструктор "Мягкий старт блока питания УНЧ K142.1"

Данный конструктор позволяет собрать устройство позволяющее исключить большие пусковые стартовые токи, например, токи заряда емкостей импульсного блока питания, при включении, что позволяет повысить надежность электронных компонентов блока питания и уменьшить величину помех для сети.

К данному устройству можно подключать импульсные блоки питания, усилители мощности ЗЧ (или другую нагрузку), с потребляемой мощностью до 400 Вт (без применения радиаторов). С применением радиаторов мощность нагрузки можно повысить до 1.5 кВт. Устройство не предназначено для подключения к электрическим, синхронным и асинхронным двигателям.

Технические характеристики:

• Входное переменное напряжение, V: 220 (+/-20%)
• Максимальная мощность нагрузки, без радиатора, Вт: 400
• Максимальная мощность нагрузки, с радиатором, Вт: 1500
• Задержка перед стартом, не более, сек: 5
• Длительность старта, сек: 0,4-0,8
• Габаритные размеры платы неболее, ДхШхВ, мм: 32х41х35

Схема электрическая принципиальная

Работа устройства

В момент включения усилителя (нагрузки), транзистор VT1 еще закрыт, и протекание тока осуществляется через мост VD1 и резистор R1, ограничивая бросок стартового тока. Одновременно начинает заряжаться конденсатор С1. При достижении порога открывания полевого транзистора VT1 транзистор открывается полностью и шунтирует резистор R1 очень низким сопротивлением открытого канала транзистора, что приводит к снятию ограничения протекания тока к нагрузке. В связи с тем, что на диодном мосте падает некоторое напряжение, до 2 вольт, то появляются потери в виде тепла. Поэтому рекомендуется поставить диодный мост на общий радиатор с транзистором.

Рекомендации к сборке

Правильно собранная и спаянная схема не требует настройки. Следите за правильностью установки VD1, VD2, VD3 и VT1 на плату.

Если вы хотите использовать устройство, при нагрузках свыше 400 Вт, то рекомендуем усилить дорожки для надежности, нанесением припоя на залуженные места дорожек, где нет изоляционной маски.

Перед включением обязательно проверьте качество пайки и отсутствие замыканий припоем. Поскольку R1 имеет свойство греться при старте, то рекомендуем качественно запаять его выводы .

Для испытания работы собранного устройства, возьмите спиральную лампочку на 60-200Вт, и подключите к устройству. Включите в сеть, выждете 5 секунд и наблюдайте увеличение яркости лампочки.

Схема расположения элементов и подключение (вид сверху на плату)

ВАЖНО!

Вся схема не имеет гальванической развязки с сетью 220В, потому будьте предельно внимательны и остороджны, избегайте касания платы и деталей на ней во время ее работы!
