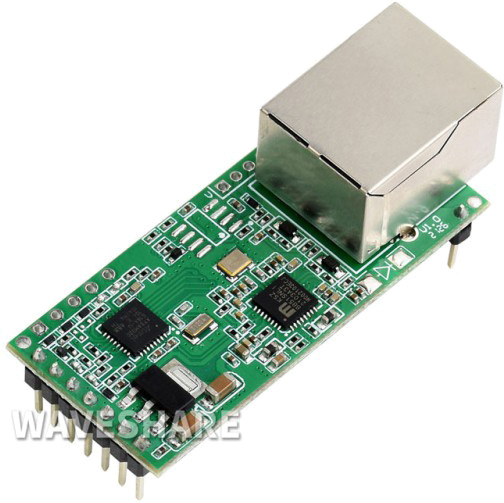

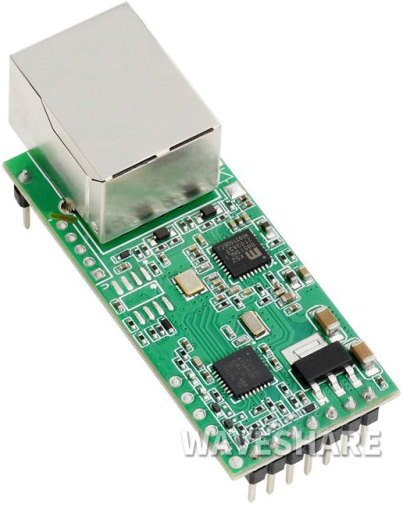

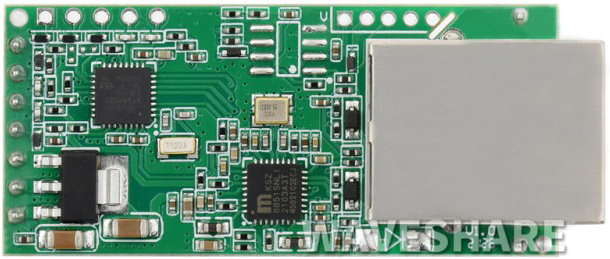

Конвертер UART- Ethernet от Waveshare

Модуль UART TO ETH обеспечивает простой способ связи между UART и Ethernet. Его параметры можно настроить через встроенную веб-страницу. Поддерживает скорость передачи данных до 460800 бит/с. Модуль обеспечивает двунаправленную прозрачную передачу данных между TTL и проводным Ethernet.

Код производителя: 12161, UART TO ETH

Особенности модуля:

• 32-битный процессор ARM серии M0, высокая скорость, высокая эффективность
• Интерфейс Ethernet Auto-MDI/MDIX 10/100M, независимо от перекрестного или прямого кабеля
• Автоматическое повторное подключение обеспечивает надежное TCP-соединение.
• Поддерживает перезагрузку по тайм-ауту (перезагрузка без данных), настраиваемое время перезагрузки
• Гибкое формирование данных последовательного порта, позволяет настраивать пакеты.
• Настраиваемая скорость передачи данных от 600 до 460800 бит/с, поддержка пяти вариантов проверки четности: нет, нечетный, четный, метка, пробел.
• Поддерживает настраиваемые пакеты Heartbeat, убедитесь, что соединение правдиво
• Поддерживает настраиваемые пакеты регистрации, определяет состояние соединения, настраиваемый заголовок пакета, регистрирует пакеты с выбранным MAC-адресом.
• Поддерживает настраиваемую веб-страницу, позволяет пользователю настраивать страницу конфигурации модуля.
• Поддерживает протокол, подобный RFC2217, может взаимодействовать с устройствами, чьи последовательные настройки (скорость передачи данных, бит данных и т. д.) могут измениться.
• Поддержка разрешения доменных имен DNS, настраиваемый DNS-сервер.
• Поддерживает DHCP, автоматический IP-адрес или статический IP-адрес.
• Прошивка обновляется через сеть.
• Восстановление заводских настроек с помощью программного и/или аппаратного обеспечения.
• Поставляется с MAC-адресом по умолчанию, который можно настроить.
• Доступные режимы работы: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, HTTPD-клиент.
• Поддерживаемые протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, клиент HTTPD.
• Настраивается через веб-страницу, AT-команды, последовательный протокол и сетевой протокол, обеспечивает протокол конфигурации, который можно интегрировать в ваше собственное программное обеспечение.
• Поставляемое программное обеспечение: программное обеспечение для настройки модулей, инструмент тестирования TCP/UDP, программное обеспечение виртуального последовательного порта VCOM.
• Пример кода: хост-компьютер (сокет), VB, C++, Delphi, Android, iOS и т. д.

Характеристики:

• Защита: встроенная электромагнитная изоляция: 1.5 кВ.

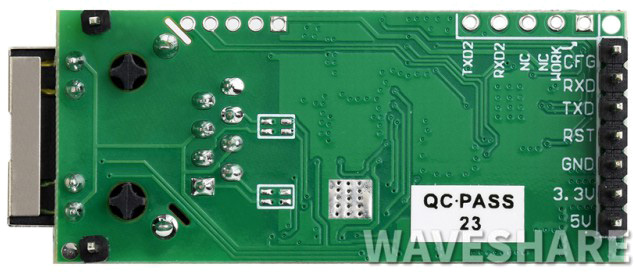

• Интерфейс: 3.3 В TTL (контактный разъем с шагом 2.54 мм)
• Источник питания: 3.3 В постоянного тока или 5 В постоянного тока (через другой контакт)
• Микроконтроллер: Cortex-M0
• Ethernet: Разъем RJ45 с автосогласованием 10/100 Мбит/с
• Протокол: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP-клиент
• Кэш передачи: 6 Кбайт;
• Кэш приема: 4
• Последовательный интерфейс: UART
• Скорость передачи данных: 600 бит/с ~ 460,8 Кбит/с
• Аппаратное управление потоком данных: нет
• Бит данных: 5 бит, 6 бит, 7 бит, 8 бит.
• Стоповый бит: 1, 2
• Бит четности: нет, нечетный, четный, знак, пробел.
• Кэш RX: 800 байт Кэш передачи: 2 Кбайт;
• Механизм кадрирования: время упаковки 4 байта, длина 400 байт.
• Настраиваемые функции: Настраиваемые пакеты пульса, настраиваемые пакеты регистрации, настраиваемая веб-страница, протокол типа RFC2217, механизм KeepAlive, перезагрузка по тайм-ауту, короткое соединение, обновление встроенного ПО через сеть
• Режимы работы: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, HTTPD-клиент
• Поддерживаеимые клиенты: Для TCP-сервера можно настроить от 1 до 16 подключенных клиентов.
• Конфигурирование: веб-страница, хост-программа, последовательные команды
• Изоляционная защита: Переполюсовка напряжения питания, защита от электростатического разряда, защита от перенапряжения
• Рабочий ток: 150 мА (в среднем)/160 мА (макс.)
• Рабочая температура: -25~75°C
• Потребляемая мощность: <1 Вт
• Условия хранения: -40~105°C, относительная влажность 5~95%.
• Размер: 50.5 х 22.6 х 15 (мм)

Двунаправленная прозрачная передача между TTL и проводным Ethernet:

Увеличьте расстояние связи для последовательных устройств:

Управляйте несколькими последовательными клиентскими устройствами удаленно через один веб-сервер:

Управляйте последовательным сервером удаленно через несколько веб-клиентов:

Размеры конвертера UART- Ethernet:
