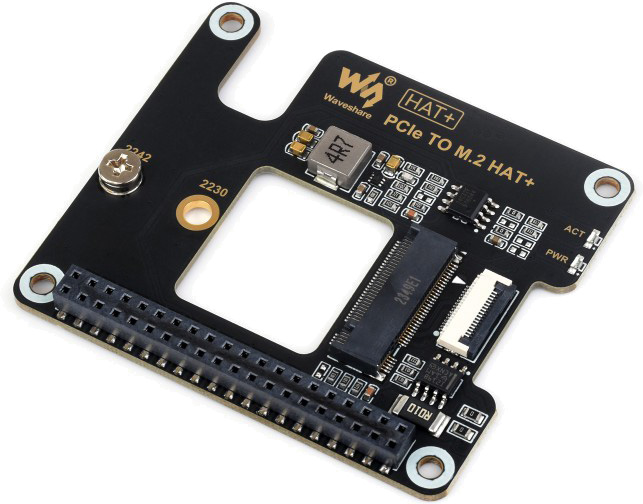

Адаптер PCIe на M.2 HAT+ для Raspberry Pi 5

Шилд от WaveShare для подключения твердотельного накопителя M.2 к разъему PCIe одноплатного компьютера Raspberry Pi 5. Данный шилд поддерживает NVMe M.2 SSD (форм-фактор: 2230/2242). Также реализована поддержка Gen2 и Gen3 и возможность загрузки операционной системы с твердотельного накопителя.

Код производителя: 26583, PCIe TO M.2 HAT+

Отличительной особенностью данного шилда является, то что под него можно установить активное охлаждение и шилд не будет перекрывать доступ воздуха к вентиллятору.

Плюс ко всему на шилде установлен сквозной разъем для гребенки GPIO, благодаря чему все контакты гребенки предоставлены в распоряжение пользователя, а не перекрыты шилдом.

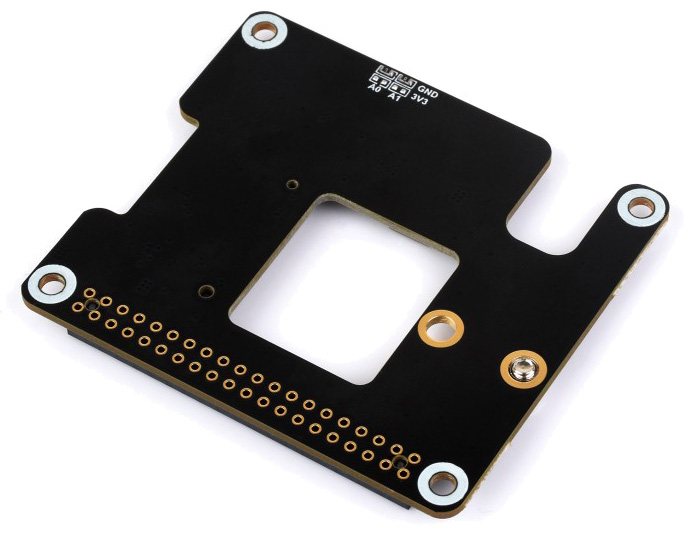

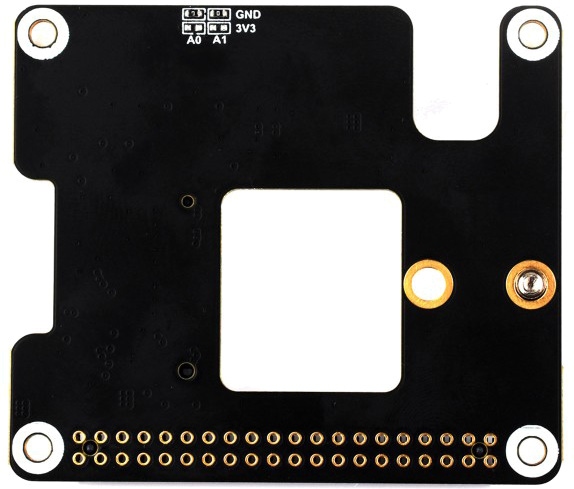

Для крепления шилда к плате предусмотрены отверстия под винты М3.

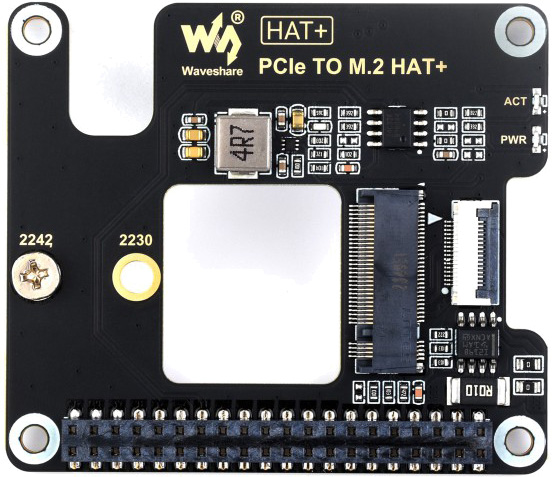

На плате установлены два индикаторных светодиода. Один отвечает за состояние питания, а второй за индикацию чтение/запись данных.

Микросхема EEPROM отвечает за информацию самого шилда, а вторая микросхема за мониторинг в реальном времени состояние питания.

Форм-фактор M.2: 2230/2242

Для правильного подключения шлейфа, следует совместить изображения направляющих треугольников таким образом, что бы они были друг напротив друга.

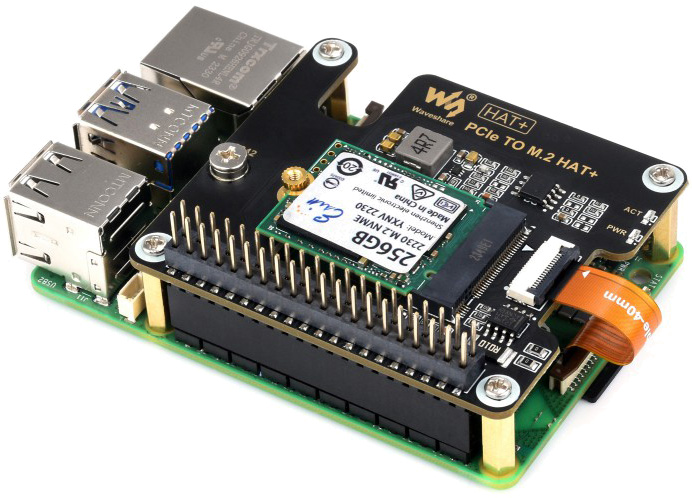

Схема соединения шилда с компьютером и системой охлаждения.

Размеры.

Комплектация:

• Шилд PCIe в M.2 HAT+ x1
• 2*20-контактный разъем x1
• 16P-Кабель-40мм x1
• Пакет крепежа х 1
