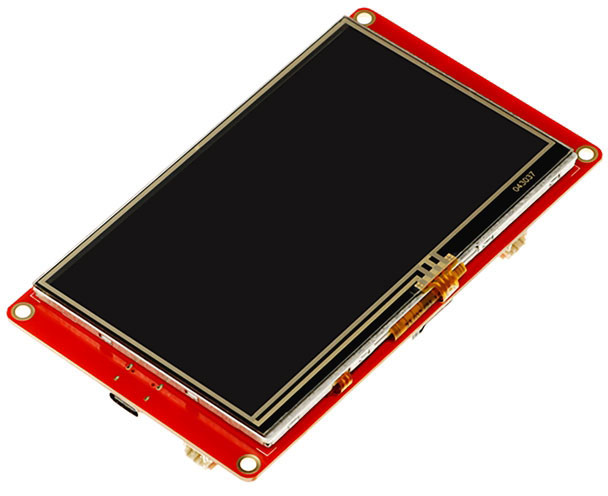

4.3" SmartView дисплей HMI ESP32 480x272 RGB TFT LCD Touch Screen (с корпусом)

4.3-дюймовый модуль дисплея Elecrow ESP32 представляет собой мощный сенсорный HMI экран с ЖК-дисплеем с разрешением 480x272. Он использует модуль ESP32-S3-WROOM-1-N4R2 в качестве основного процессора управления с двухъядерным 32-битным микропроцессором LX6, встроенными беспроводными функциями Wi-Fi и Bluetooth, основной частотой до 240 МГц, обеспечивая высокую производительность и универсальные приложения, подходящие для Устройства приложений IoT и других устройств взаимодействия с человеком.

Код производителя: DIS06043H

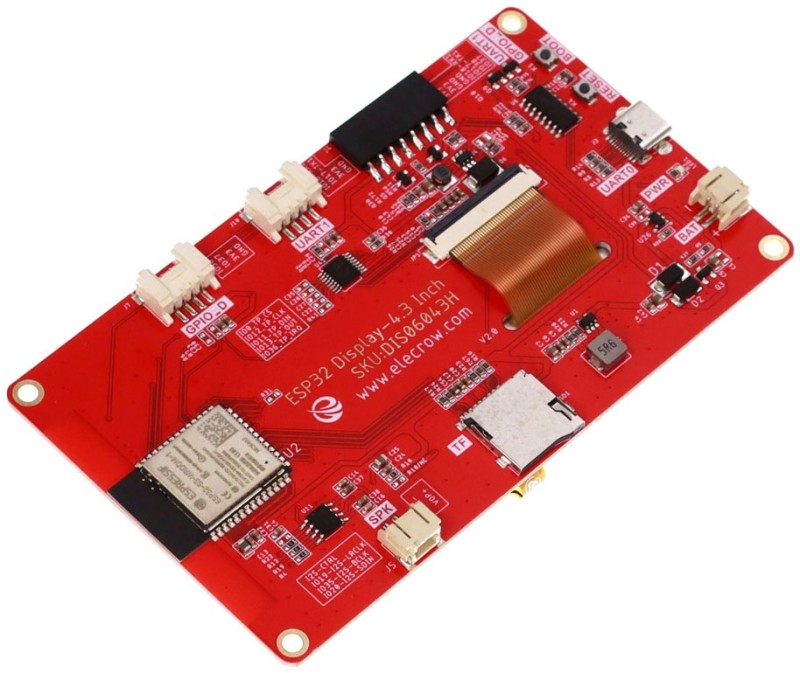

Модуль включает в себя 4.3-дюймовый ЖК-дисплей и плату драйвера. Экран дисплея использует резистивную сенсорную технологию и оснащен резистивным сенсорным пером, что делает использование экрана более гибким. Кроме того, на плате предусмотрены слот для TF-карты, несколько периферийных интерфейсов, интерфейс USB, интерфейс динамика, интерфейс батареи и т. д., что обеспечивает больше возможностей расширения. Он поддерживает такие среды разработки, как Arduino IDE, Espressif IDF, Lua RTOS и Micro Python, и совместим с графической библиотекой LVGL. Это позволяет разработчикам не только настраивать свои собственные интерфейсы пользовательского интерфейса, но и быстро и легко создавать интересные проекты, что значительно сокращает цикл разработки.

4.3-дюймовый модуль дисплея ESP32 подходит для широкого спектра задач, таких как автомобильный HMI, медицинское оборудование, промышленный контроль, энергетика, гражданская электроника, автоматизация, GPS, новая энергетика и устройства IoT. Различные интерфейсы и функции расширения позволяют удовлетворить потребности различных областей, предоставляя пользователям более комплексное решение.

Характеристики:

• Модель: 4.3-дюймовый модуль-дисплей на ESP32
• Главный процессор: ESP32-S3-WROOM-1-N4R2
• Разрешение: 480x272
• Тип касания: резистивный сенсорный экран
• Тип дисплея: Панель TN
• Экран: TFT-LCD
• Драйвер дисплея: NV3047
• Источник питания: постоянного тока 5В 2A
• Интерфейс: 1 * слот для карты TF, 2 * GPIO, 1 * динамик, 2 * UART1, 1 * UART0
• Кнопка: кнопка загрузки и кнопка сброса.
• Активная площадь: 95.04 х 53.86 мм (Ш*В)

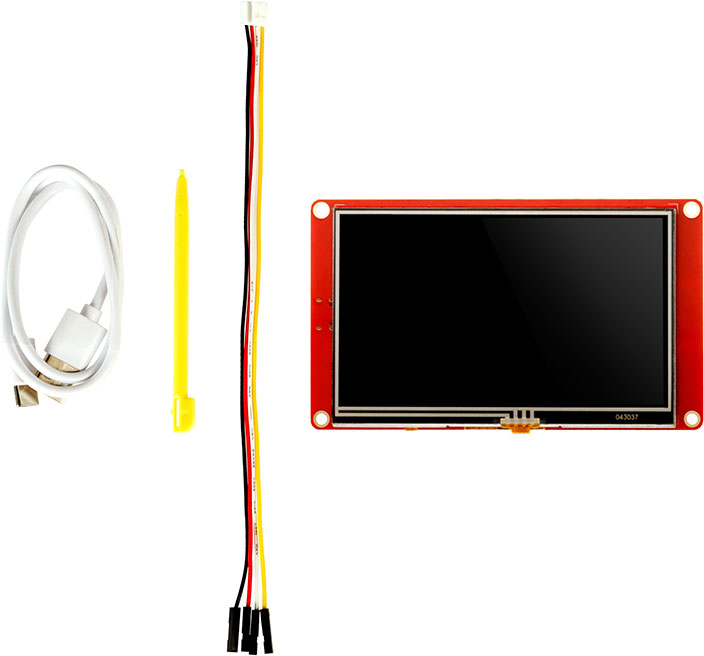

Комплектация:

• 1x ESP32 Дисплейный 4.3-дюймовый модуль
• 1x кабель USB-A - Type-C
• 1х кабель Crowtail/Grove - 4-контактный кабель DuPont
• 1x резистивная сенсорная ручка

Ссылки:

• Wiki
• User Manual
• Schematic Diagram
• Specification of LCD
• ESP32-S3-WROOM-1-N4R2 Datasheet
• Outline Dimensions
• LVGL Reference
• CE and MIC Certificate
