Конструктор "Игра рулетка на светодиодах K148"

код: ASC272

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

76 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

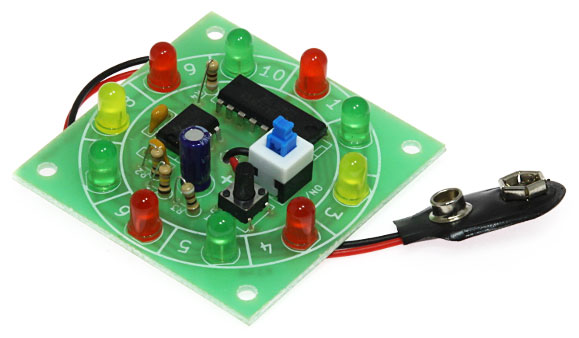

Данный конструктор позволит собрать увлекательное устройство, имитирующее работу игровой рулетки. При нажатии на кнопку START светодиоды, подписанные цифрами от 1 до 10, начнут поочерёдно загораться. После отпускания кнопки, скорость их перебора будет уменьшаться пока не остановится на случайном. Устройство может запитываться как от двух пальчиковых батареек типа AA, так и от кроны. Будет интересно в играх или для изучающих электронику.

Принцип работы

Микросхема U1 генерирует прямоугольный сигнал, который поступает на тактовый вход U2. U2 — декадный счётчик — на каждый импульс тактового сигнала активирует следующий свой выход, таким образом поочерёдно зажигая светодиоды. Цепочка R1-R2-C2 задаёт частоту тактовых импульсов. C1 заряжается во время нажатия кнопки SW2 и разряжается после отжатия, обеспечивая таким образом "вращение" рулетки после отпускания кнопки.

Кнопка SW1 служит для включения/выключения устройства. Источник питания следует подключить к BT1 соблюдая полярность как обозначено на плате.

Принципиальная электрическая схема:

Схема расположения элементов:
