Шилд управления двигателем на L298P с выключателем питания от Keyestudio

код: APC169

Шилд управления двигателем на L298P с выключателем питания от Keyestudio

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

487 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

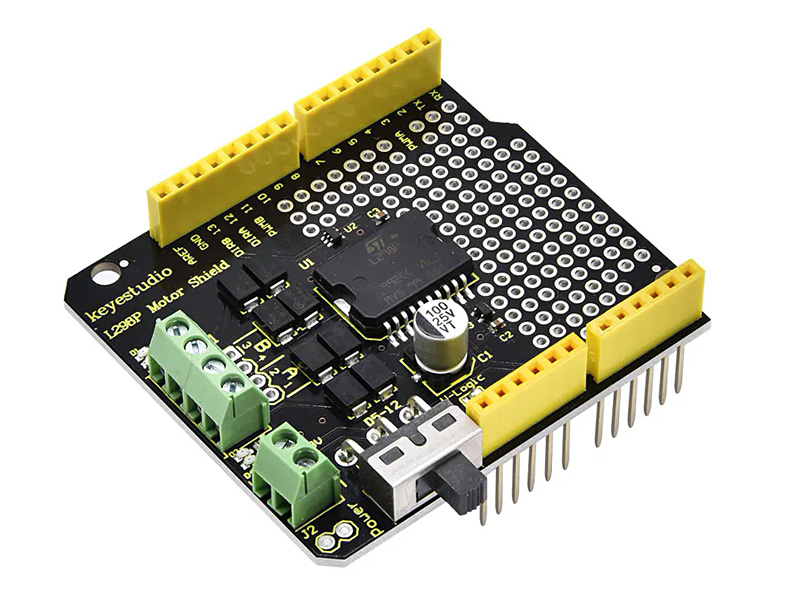

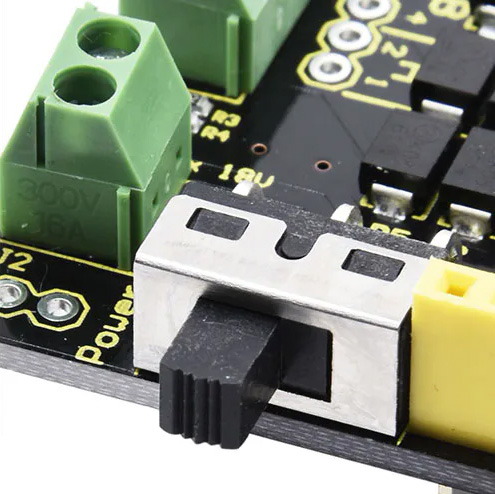

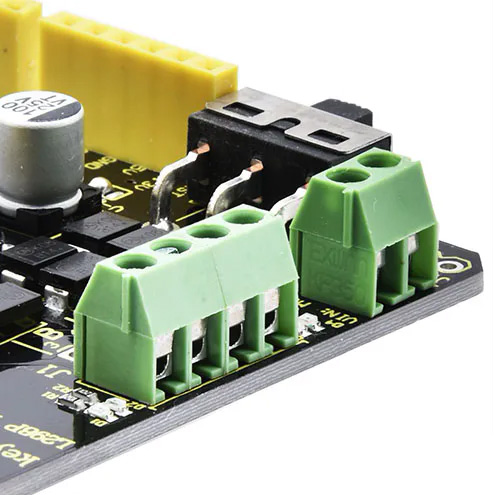

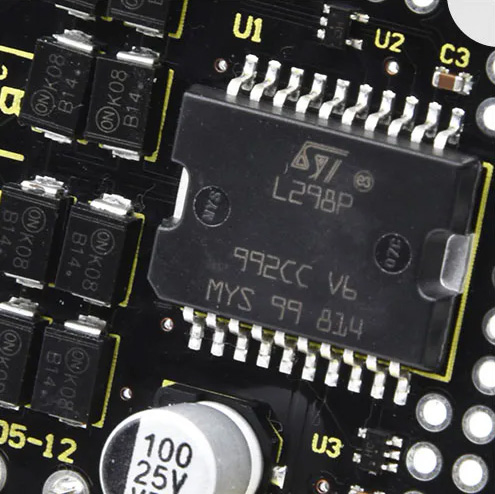

Keyestudio L298P Shield - это двусторонний шилд привода двигателя постоянного тока на микросхеме L298P. Зеленые клеммники на шилде подключаются к VIN GND UNO R3. Просто включите плату через клеммные колодки или разъем постоянного тока на UNO R3. Максимальное напряжение питания должно составлять 18 В постоянного тока. В комплект поставки входит паяльная площадка. Вы можете паять собственные электронные компоненты и разрабатывать различные прототипы схем. Шилд, также, оснащен DIP-переключателем для простого и удобного управления питанием.

Код производителя: KS0412

Все подключения подписаны на плате шилда:

Характеристики:

Входное напряжение логической части: 5 В постоянного тока.
Входное напряжение ведущей части: макс. 18 В постоянного тока (рекомендуется 7-12 В постоянного тока).
Рабочий ток логической части: ≤ 36 мА.
Рабочий ток ведущей части: ≤ 2 А.
Максимальная рассеиваемая мощность: 25 Вт (T = 75 ℃).
Уровень входного сигнала управления. : Высокий уровень: 2.3 В ≤ Vin ≤ 5 В; Низкий уровень: 0 В ≤ Vin ≤ 1.5 В.
Рабочая температура: от -25 ℃ до +130 ℃.
Форма привода: привод с двойным питанием по мосту H.

Ссылки:

Wiki
