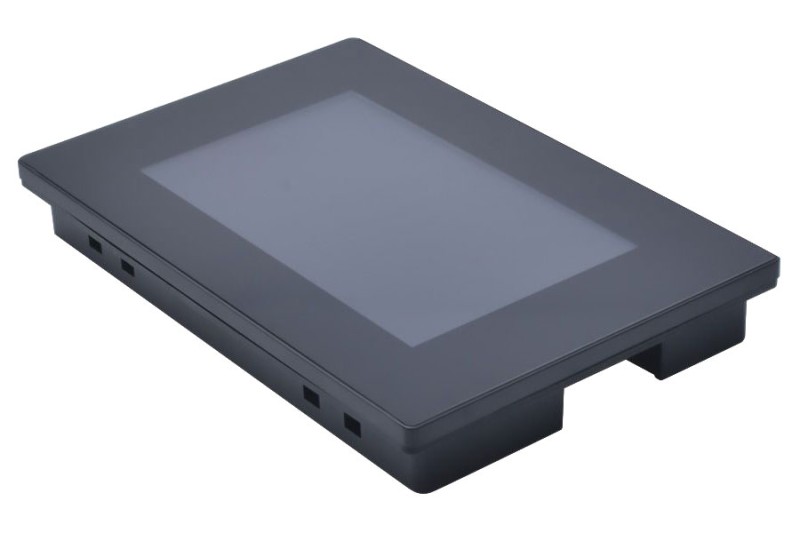

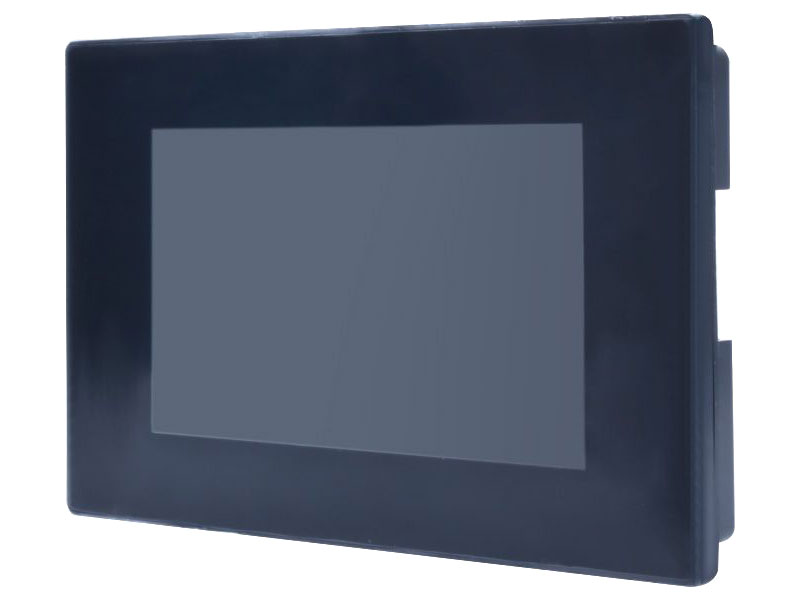

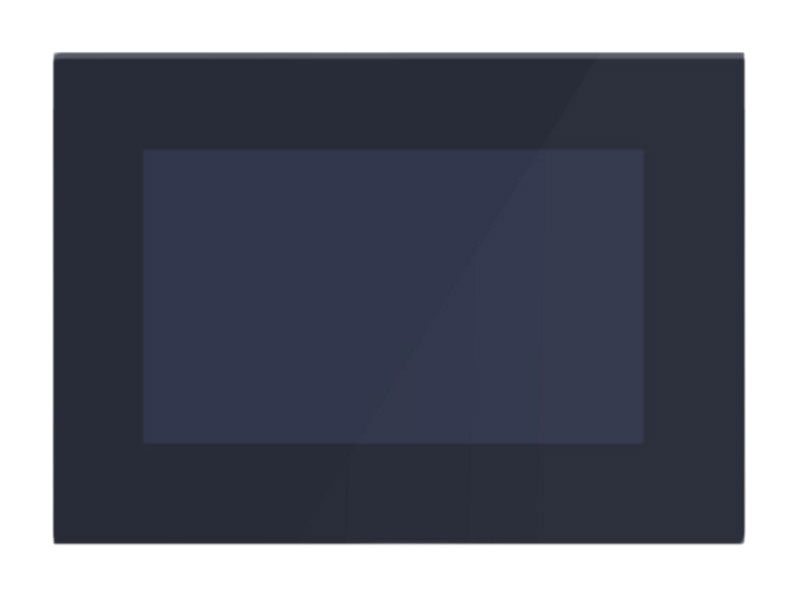

5.0'' NEXTION NX8048P050-011C-Y Nextion Intelligent Series 800x480 (в корпусе)

NEXTION NX8048P050-011C – 5" емкостная сенсорная панель HMI серии Nextion Intelligent в корпусе. В отличии от серии Basic и Enhanced серия Intelligent является самой продвинутой в линейке среди всех панелей NEXTION. Данные панели оснащены более мощным MCU, увеличеным объемом флэш-памяти и SRAM. Данная серия поддерживает расширенные программные функции, прозрачность компонентов, эффект загрузки страницы, перемещение и перетаскивание компонентов и т. д.

Код производителя: 6920075776553, NX8048P050-011C-Y

Дисплей имеет разрешение 800 x 480, MCU с чатотой в 200 МГц, объем SRAM составляет 512 КБ, объем флэш-памяти 128 МБ, а объем EEPROM 1024 байт. Панель оснащена аудио разъемом для подключения внешнего динамика, модулем RTC и слотом для карт памяти Micro SD (Формат FAT32. Максимальный объем 32ГБ. Разъем для карты microSD используется исключительно для обновления прошивки Nextion или проекта HMI).

Характеристики:

• 5.0-дюймовый дисплейный модуль LCD-TFT HMI
• Разрешение экрана: 800 x 480
• Цвет: 65K (65536) цветов
• Емкостная сенсорная панель (CTP)
• Яркость: 300 nit
• MCU: 200 МГц
• SRAM: 512 КБ
• Флэш-память: 128 МБ
• EEPROM: 1024 байт

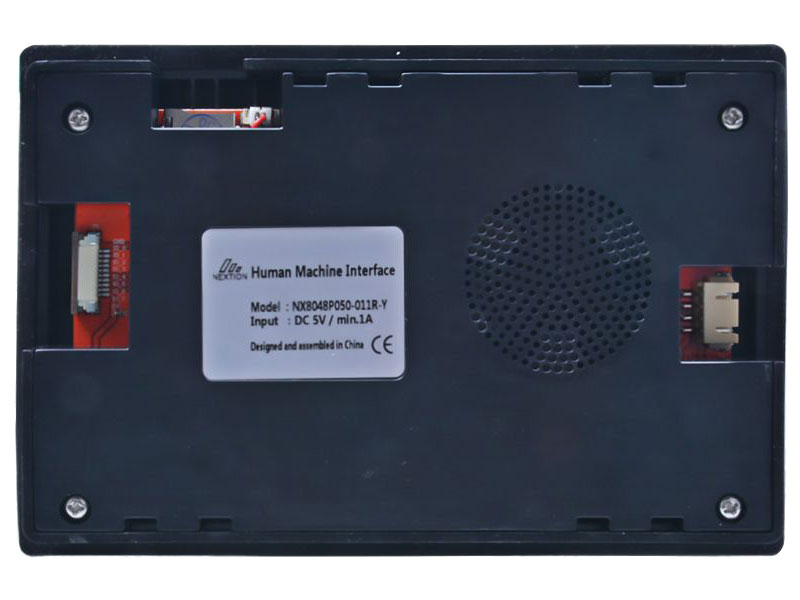

• Последовательный интерфейс TTL: XH 2.54 4 контакта (+ 5V, TX, RX, GND)
• Аудио разъем для подключения внешнего динамика: 1.25T-2-2A
• GPIO х 8
• Встроенный RTC

Разработка графического интерфейса под панели NEXTION осуществляется в программе Nextion Editor. Данное программное обеспечение предоставляет простой способ создания интуитивно понятного и превосходного сенсорного пользовательского интерфейса даже для новичков. С помощью него пользователь может добавлять статическое изображение в качестве фона, определить функции по компонентам, создать простой графический интерфейс за считанные минуты. Простые компоненты с перетаскиванием и простые текстовые инструкции в формате ASCII значительно сократят рабочие нагрузки на разработку проекта HMI и помогут разрабатывать проекты быстро и с минимальными затратами.

Nextion Editor предоставляет различную кодировку символов и различные варианты мультимедиа.

25+ компонентов WYSIWYG

Возможность отладки проекта HMI, даже без дисплея Nextion. Область ввода инструкций позволяет отправлять любые команды Nextion для проверки обратной связи и взаимодействия.

Возможность создания шрифтов и стилей текста

Возможность воспроизведение мультимедийного контента в вашем проекте HMI

Простые текстовые инструкции в формате ASCII значительно уменьшат рабочую нагрузку на разработку вашего проекта HMI

Операционные команды позволяют пользователям программировать взаимодействия HMI путем кодирования в окнах событий

Поддержка простых операторов присваивания

Возможность настройки атрибута компонента
