Модуль SPARKFUN SPECTRAL UV SENSOR - AS7331

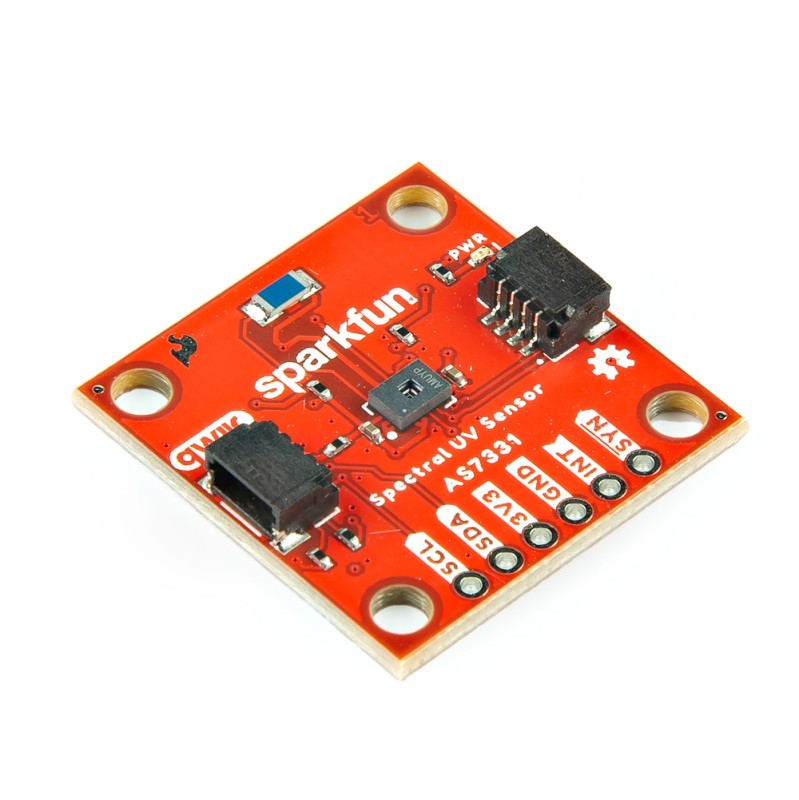

Спектральный УФ-датчик SparkFun Qwiic оснащен УФ-датчиком AS7331 от ams OSRAM © . Он измеряет УФ-излучение по трем каналам: UVA (320–400 нм), UVB (280–320 нм) и UVC (200–280 нм) с высокой чувствительностью и точностью. Каждый из трех каналов AS7331 имеет отдельные фотодиоды со встроенными интерференционными фильтрами. Датчик имеет четыре режима работы: однократное измерение (CMD), непрерывное измерение (CONT), синхронизированный запуск (SYNS) и синхронизированный запуск и завершение (SYND) с автоматической последовательностью отключения питания между измерениями для снижения потребления тока во всех трех режимах. режимы.

Код производителя: SEN-23517

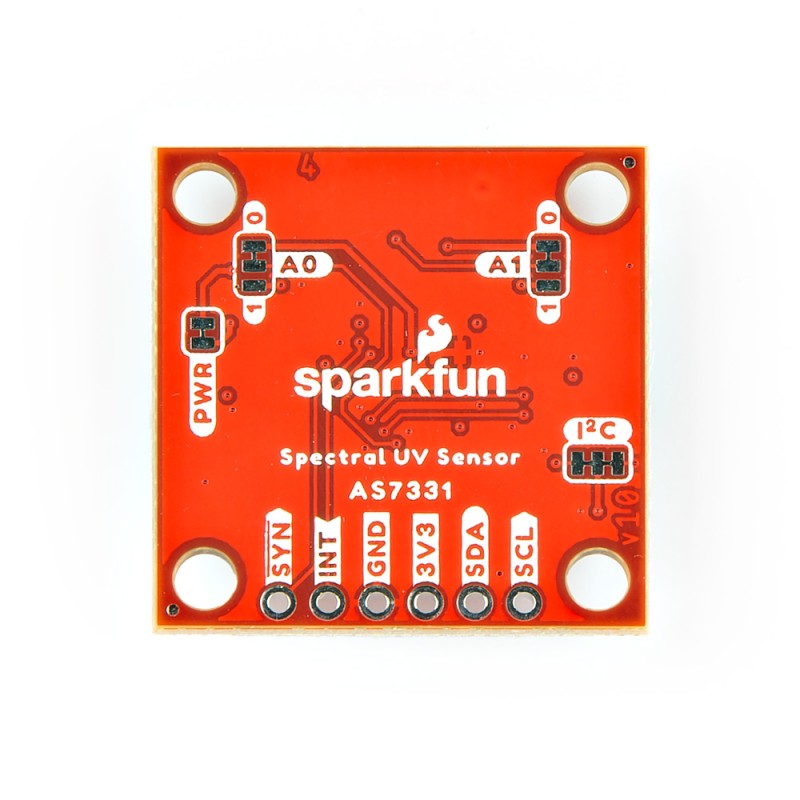

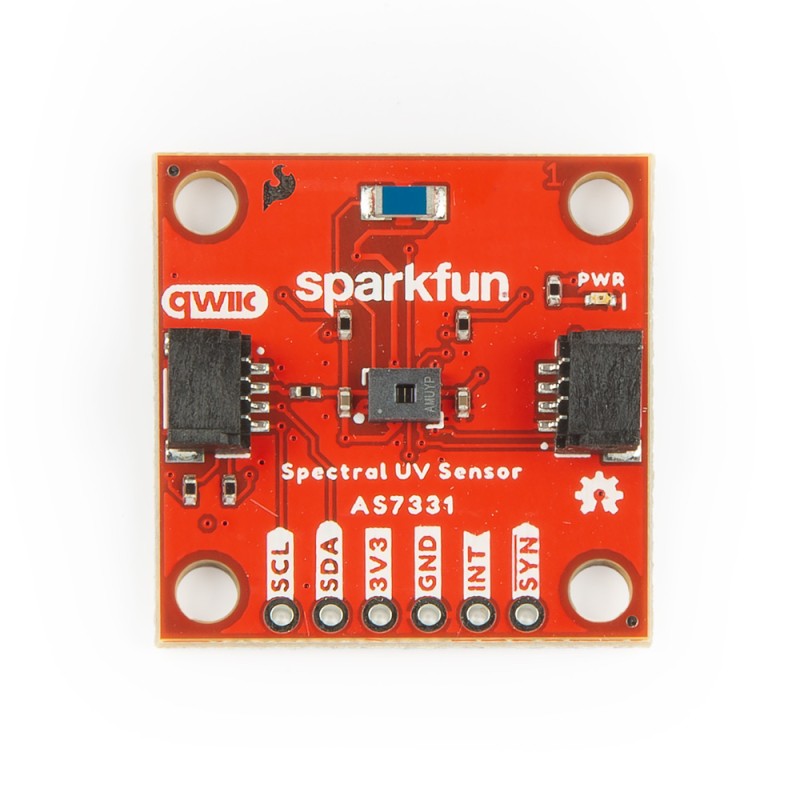

AS7331 обменивается данными через I2C интерфейс, поэтому, естественно, этот разъем направляет контакты шины I2C (3.3 В, GND, SDA и SCL) к паре разъемов Qwiic на каждой стороне платы для сборки без пайки, а также прокладывает их к разъему со сквозным отверстием на расстоянии 2.54 мм в нижней части платы для пользователей, предпочитающих паяное соединение. Этот разъём также включает в себя контакты прерывания и синхронизации датчика. AS7331 имеет четыре адреса I2C (по умолчанию: 0x74 ), которые устанавливаются путем регулировки перемычек A1 и A0 на обратной стороне платы.

Написана библиотека Arduino, чтобы упростить и быстро приступить к настройке AS7331 и получению данных об УФ-излучении от датчика. Загрузите его с помощью инструмента Arduino Library Manager, выполнив поиск по запросу «SparkFun AS7331», или загрузите его из репозитория GitHub.

Характеристики:

• Рабочее напряжение: от 2.7 В до 3.6 В
• Потребление тока:
  • Активное измерение: 1.42 мА (тип.)
  • Режим ожидания: 970 мкА
  • Режим пониженного энергопотребления: 1 мкА
• Три УФ-канала: UVA, UVB и UVC. Каждый со своим фотодиодом
• Четыре режима работы:
  • Однократное измерение
  • Непрерывное измерение
  • Синхронизированное начало измерения
  • Синхронизированное измерение пуска/останова
• Широкий динамический диапазон: до 3.43E+10 (разрешение, умноженное на диапазон усиления)
• 2 разъема Qwiic
• Четыре регулируемых адреса I2C
  • Устанавливается через контакты A0 и A1.
  • 0x74 (по умолчанию), 0x75, 0x76 и 0x77.

Ссылки:

• Начало работы
• Принципиальная схема
• Eagle файлы
• Размеры платы
• Руководство по подключению
• Технический паспорт (AS7731)
• Информационная страница Qwiic
• Библиотека Arduino SparkFun AS7331
• Репозиторий оборудования GitHub
