Конструктор "Световой эффект мультивибратор-мигалка, 2 зеленых светодиода K122G"

У начинающих радиолюбителей особым интересом пользуются устройства, имеющие простую электрическую схему, содержащую небольшое количество деталей, обладают простотой сборки и как правило отсутствием наладки. Простая мигалка состоящая из двух светодиодов и двух транзисторов, не вызовет затруднений при сборке, и является отличным, наглядным пособием для радиолюбителя изучающего основы электроники

Принципиальная схема мигалки показана на рисунке, представляет собой симметричный мультивибратор:

Рассмотрим принцип работы данной схемы подробнее.

Пусть транзистор Q1 открыт и светодиод D1 светится, а Q2 закрыт и D2 погас. Левая обкладка конденсатора С1 подключена к общему проводу питания, он начинает заряжаться до напряжения питания через резисторы R2 и R3, с постоянной времени R2R3C1. Но как только напряжение на конденсаторе достигает +0,6В, транзистор Q2 откроется и светодиод D2 зажжется, напряжение на левой обкладке С2 поменяется с +0,6В до -Uпитания, что приведет к закрытию транзистора Q1, светодиод D2 погаснет. Конденсатор С2 заряжается через резистор R4 и процесс повторяется.

Симметричным мультивибратор называется потому, что длительность импульса равна длительности паузы. В этом случае R1=R5, R2=R4, C1= C3. Частоту переключения можно рассчитать по формуле:

где величина R2 и R3 в омах, а C2 в фарадах.

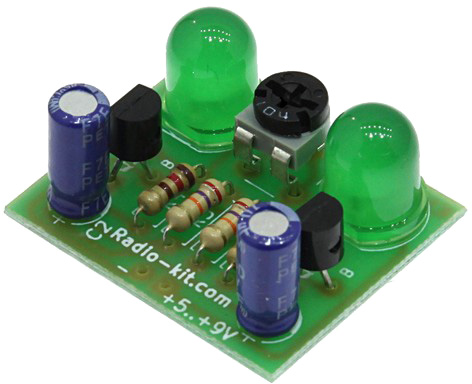

Конструктивно мультивибратор выполнен на печатной плате размером 35 мм на 35 мм. При сборке необходимо обратить внимание на полярность конденсаторов, светодиодов и цоколевку транзисторов. Правильно собранная схема наладки не требует, резистором R3 устанавливаем период моргания светодиодов.
