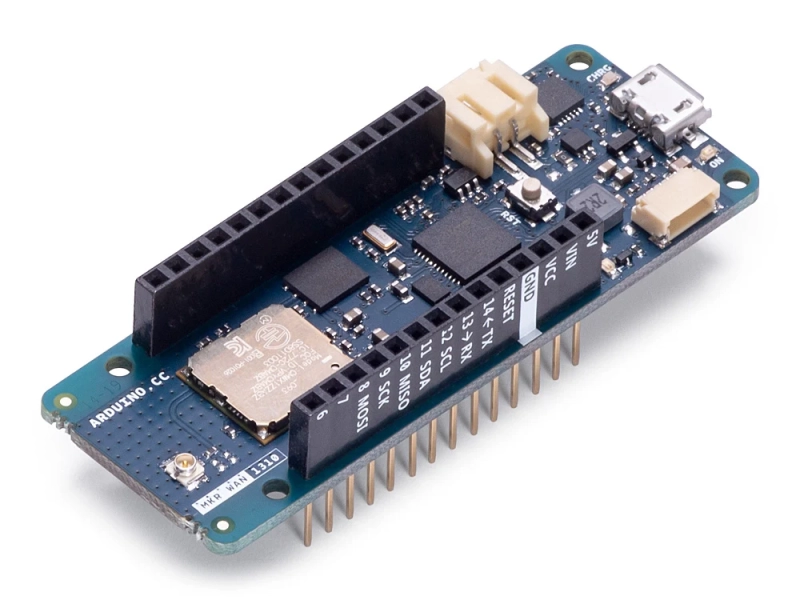

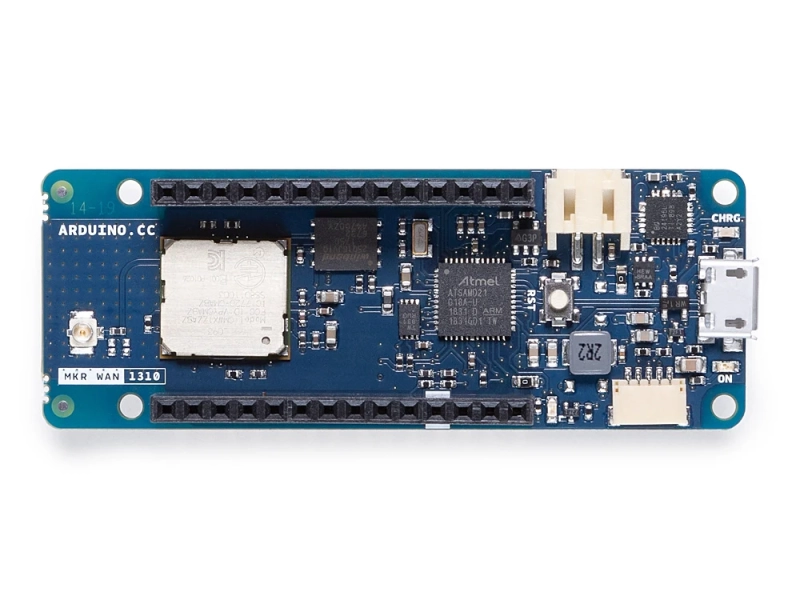

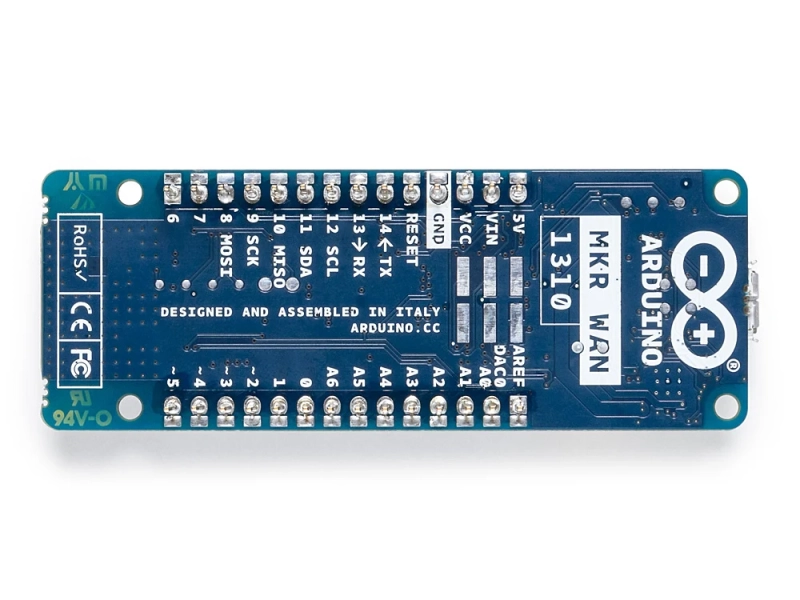

Arduino MKR WAN 1310 (ABX00029)

Контроллер MKR WAN 1310 предлагает ряд усовершенствований по сравнению со своим предшественником MKR WAN 1300. Несмотря на то, что MKR WAN 1310 по-прежнему базируется на маломощном процессоре Microchip® SAMD21 , модуле Murata CMWX1ZZABZ LoRa® и крипточипе семейства MKR (ECC508), он включает в себя новое зарядное устройство для аккумулятора, 2-мегабайтную SPI-флеш-память и улучшенный контроль энергопотребления платы. Последние модификации значительно увеличили срок службы батареи MKR WAN 1310. При правильной настройке потребление энергии теперь составляет всего 104uA! Также можно использовать порт USB для подачи питания (5V) на плату; запускать плату с батареями или без них - выбор за вами. Регистрация данных и другие функции OTA (Over The Air) теперь возможны с включением встроенной 2-мегабайтной флэш-памяти. Эта новая захватывающая функция позволит вам переносить файлы конфигурации из инфраструктуры на плату, создавать собственные команды сценариев или просто хранить данные локально, чтобы отправлять их, когда соединение будет наилучшим. В то время как крипточип MKR WAN 1310 обеспечивает дополнительную безопасность, сохраняя учетные данные и сертификаты во встроенном защищенном элементе. Эти особенности делают его идеальным узлом Интернета вещей и строительным блоком для маломощных широкополосных устройств Интернета вещей.

Код производителя: ABX00029, MKRWAN1310WANT

Дополнительный порт I2C:

MKR WAN 1310 имеет дополнительный разъем, предназначенный для расширения шины I2C. Это небольшой 5-контактный разъем с шагом 1.0 мм. Механические детали разъема можно найти в техническом описании разъема. Порт I2C, также называемый портом самоидентификации Eslov в Arduino, поставляется с: SDA, SCL, GND, +5 В и дополнительным цифровым выводом, предназначенным для отправки сигнала тревоги на обычные устройства I2C, подключенные к нему. Распиновка показана на следующем изображении:

Характеристики:

• Микроконтроллер: SAMD21 Cortex®-M0+ 32-битный маломощный ARM MCU
• Радиомодуль: CMWX1ZZABZ
• Источник питания платы: (USB/VIN): 5В
• Криптопроцессор: ATECC508
• Поддерживаемые батареи: перезаряжаемый Li-Ion или Li-Po, минимальная емкость 1024 мАч
• Рабочее напряжениепроцессоров: 3.3В
• Цифровые контакты ввода/вывода: 8
• Контакты ШИМ: 13 (0 .. 8, 10, 12, 18/А3, 19/А4)
• UART 1
• SPI 1
• I2C 1
• Аналоговые входные контакты: 7 (АЦП 8/10/12 бит)
• Аналоговые выходные контакты: 1 (ЦАП 10 бит)
• Внешние прерывания: 8 (0, 1, 4, 5, 6, 7, 8, 16/А1, 17/А2)
• Постоянный ток на контакт ввода/вывода: 7 мА
• Флэш-память: ЦП 256 КБ (внутренний)
• Флэш-память: QSPI 2 Мбайт (внешний)
• SRAM: 32 КБ
• EEPROM: нет
• Тактовая частота: 32,768 кГц (RTC), 48 МГц
• Встроенных светодиодов: 6
• USB: Полноскоростное USB-устройство и встроенный хост
• Коэффициент усиления антенны: 2 дБ (связанная пятиполосная антенна)
• Несущая частота: 433/868/915 МГц
• Длина 67.64 мм
• Ширина 25 мм
• Масса 32 гр.

Ссылки:

• Расположение и назначение выводов
• Принципиальная схема
• Fritzing файлы
