Плата разработчика Pimoroni Tiny 2350 (4МБ)

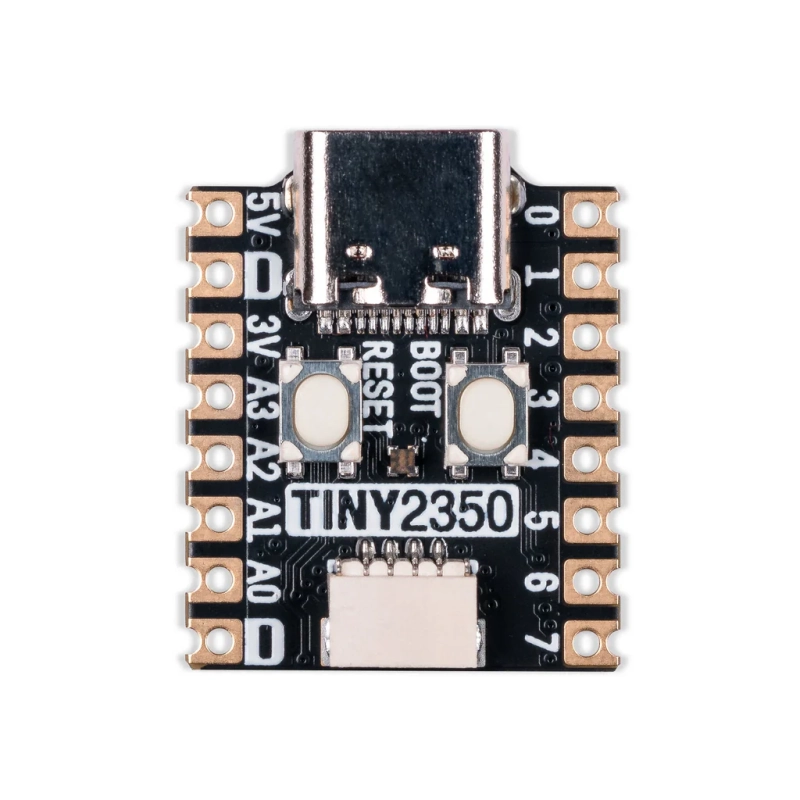

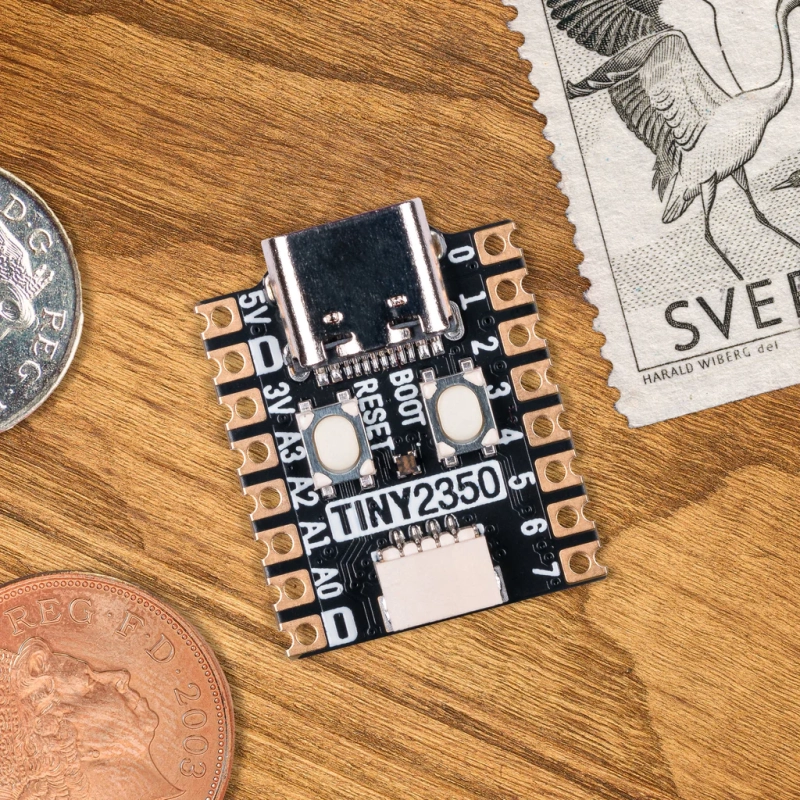

Плата разработки RP2350 размером с почтовую марку с подключением USB-C, идеально подходящая для портативных проектов, носимых устройств и встраивания в устройства. Программируемый через USB-C, Tiny 2350 поставляется с 4 МБ флэш-памяти на борту. Плата разработана с зубчатыми контактами, что позволяет напрямую припаивать ее к печатной плате (или вы можете прикрепить штыревые разъемы , чтобы подключить ее к макетной плате или напрямую подключить к ней что-то проводами). Также удалось вместить программируемый светодиод RGB , кнопку сброса, разъем Qw/ST для подключения устройств I2C и некоторые умные схемы, которые позволяют использовать кнопку загрузки в качестве управляемого пользователем переключателя. Он совместим с прошивкой, созданной для Raspberry Pi Pico 2, но предлагает уменьшенное количество пинов из-за своего размера. Вы даже можете запустить на нем MicroPython!

Характеристики:

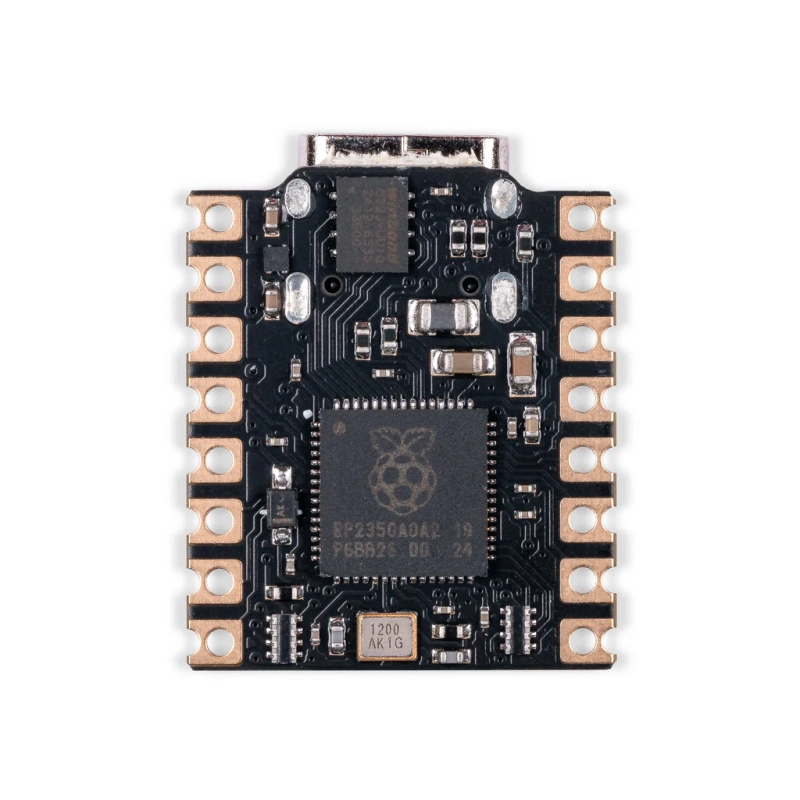

• Работает на базе RP2350A ( Dual Arm Cortex M33 с тактовой частотой до 150 МГц и 520 КБ SRAM)
• 4 МБ флэш-памяти QSPI с поддержкой XiP
• Разъем USB-C для питания, программирования и передачи данных
• Управляемый пользователем RGB-светодиод
• Разъем Qw/ST (Qwiic/STEMMA QT) для присоединения отводов
• Двенадцать контактов ввода-вывода (включая четыре 12-битных канала АЦП)
• Кнопки сброса и загрузки (кнопка загрузки также может использоваться как пользовательская кнопка)
• Встроенный регулятор 3V3 (максимальный выходной ток регулятора 300 мА)
• Диапазон входного напряжения 3 В - 5.5 В
• Программируется на C/C++ или MicroPython
• Размеры: приблизительно 22,9 x 18 x 5,8 мм (Д x Ш x В, включая порт USB-C)

Распиновка и схема:

Примечание:

Помимо того, что кнопка BOOT полезна для перевода Tiny 2350 в режим загрузчика, вы также можете использовать ее в качестве кнопки пользователя. Она подключена к GP23 и активна при низком уровне.

Светодиод RGB подключен к GP18-GP20 и имеет активный низкий уровень (поэтому состояние включения/выключения будет работать противоположно светодиоду на Raspberry Pi Pico). Вы можете использовать ШИМ для регулировки яркости светодиода.

Кратко о RP2350:

Микроконтроллер RP2350 - это Double Quarter Pounder & Fries по сравнению с Double Cheeseburger от RP2040, и, если говорить шире, он может иметь один или несколько RISC-V вместо любого из M33 ARM.

В дополнение к современным ядрам M33 ARM, имеются следующие преимущества: расширенные возможности PIO, множество состояний с низким энергопотреблением, целая система безопасности и несколько специализированных цифровых видеосхем для разгрузки выхода DVI/HDMI.

Вы можете ожидать вкусного прироста производительности - тесты MicroPython выполняются в 2 раза быстрее по сравнению с RP2040, а обработка чисел с плавающей точкой в ​​C/C++ выполняется в 20 раз быстрее. Дополнительная встроенная оперативная память будет иметь большое значение при выполнении операций с интенсивным использованием памяти (например, работа с дисплеями с более высоким разрешением) и ее можно добавить еще больше благодаря поддержке внешней PSRAM.

Ссылки:

• Принципиальная схема
• Габаритные размеры
• Сборки и примеры RP2350 MicroPython
• Загрузить CircuitPython для Tiny 2350
