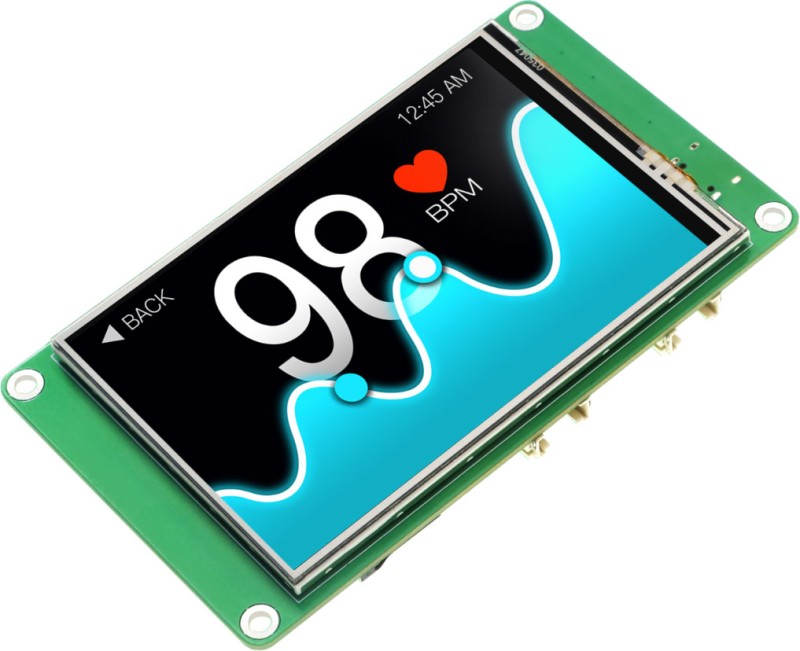

CrowPanel Pico Display-3.5" 480*320 TFT LCD резистивный сенсор на RP2040 в корпусе

CrowPanel Pico Display - это серия HMI модулей , использующих мощный Raspberry Pi RP2040 (ARM Cortex-M0+) в качестве основного контроллера. Он оснащен 32-битным двухъядерным чипом, работающим на тактовой частоте до 133 МГц. С 264 КБ встроенной SRAM и чипом флэш-памяти 2 МБ он объединяет функции питания, регулирования напряжения и счетчика в одном микроконтроллере.

Код производителя: DIS01135P

Эта серия сенсорных экранов сочетает в себе высокую производительность, низкую стоимость и удобные для пользователя функции. Дисплей Pico 3.5" предлагает гибкие периферийные интерфейсы ввода-вывода и уникальную подсистему программируемого ввода-вывода (PIO). Он включает в себя практичные интерфейсы связи, такие как I2C, UART, порты ввода-вывода общего назначения и USB. Он также оснащен интерфейсом литиевой батареи и зуммером, что позволяет осуществлять связь практически с любым внешним устройством. Это обеспечивает профессиональным пользователям гибкость и мощные возможности расширения, позволяя бесперебойно подключаться к физическому миру и управлять различными аспектами умных домов.

Модуль поставляется с ресурсами разработки, включая SDK для разработки и документацию. Он имеет очень низкий порог входа, что делает его подходящим для новичков и любителей. Он поддерживает языки программирования C/C++ и Micro Python, совместим со средой разработки Arduino и экосистемой Raspberry Pi, а также подходит для платформы машинного обучения с открытым исходным кодом TensorFlow Lite. Он также поддерживает графическую библиотеку LVGL и студию SquareLine и может настраивать желаемый интерфейс UI.

Дисплей служит превосходной платформой для приложений машинного обучения и является предпочтительным решением для терминалов взаимодействия HMI типа Pico.

Особенности конструкции:

• 3.5-дюймовый дисплей Pico: разрешение 480*320, резистивный сенсорный экран, в комплекте идет стилус
• Микроконтроллер RP2040: оснащен 32-битным двухъядерным чипом и достигает максимальной тактовой частоты 133 МГц.
• Панель TN: обеспечивает широкую цветовую гамму и исключительную яркость для оптимальной производительности дисплея.
• Энергоэффективность: поддерживает энергосберегающие режимы сна и гибернации, способствуя экономии энергии и заботе об окружающей среде.

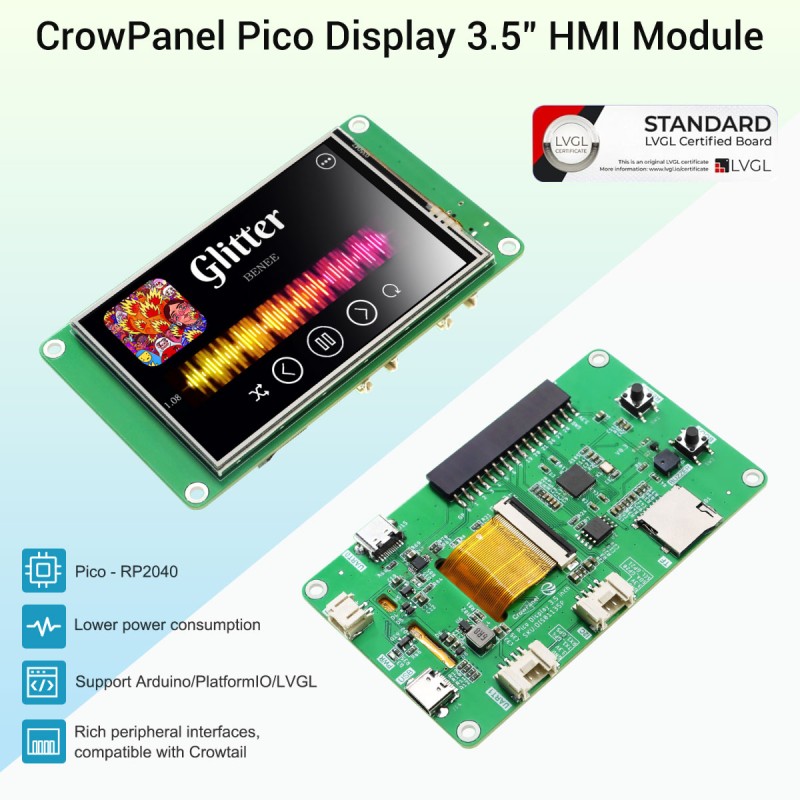

• Исключительная расширяемость: множество интерфейсов, включая I2C, UART, порты ввода-вывода, USB, интерфейс литиевой батареи и звуковой сигнал, обеспечивают замечательную расширяемость.

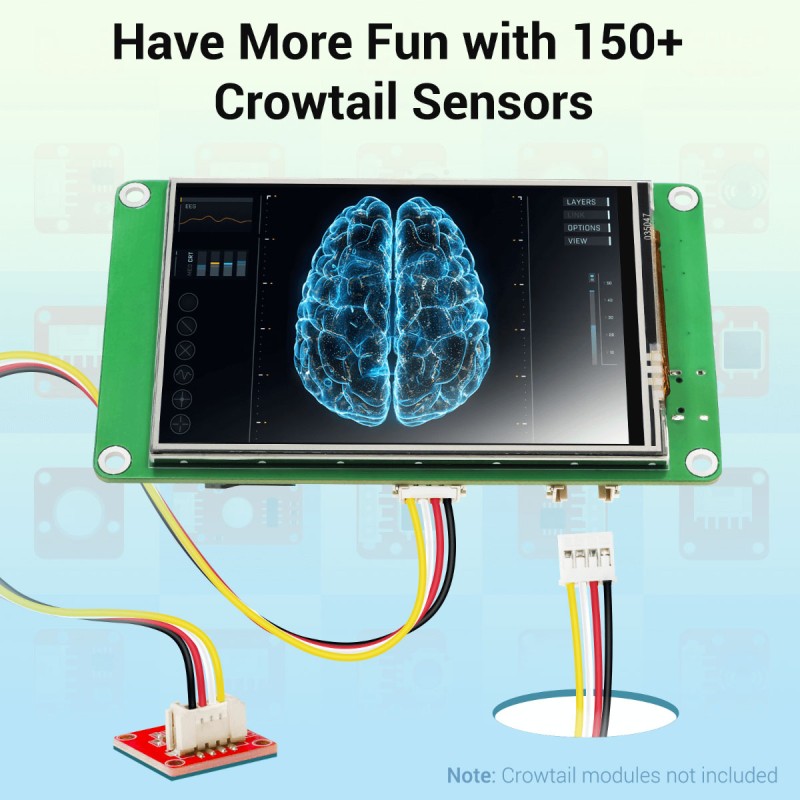

• Оснащен интерфейсом Crowtail (интерфейс GPIO и I2C), может быть интегрирован с датчиком Crowtail.
• Простота использования: Удобный пользовательский интерфейс гарантируется предоставлением подробного пакета разработки SDK и полной документации, что обеспечивает плавное обучение.
• Широкая совместимость: поддержка Arduino IDE, поддержка языков программирования C/C++, MicroPython, а также совместимость с экосистемой Raspberry Pi. Также хорошо подходит для платформы машинного обучения с открытым исходным кодом TensorFlow Lite.

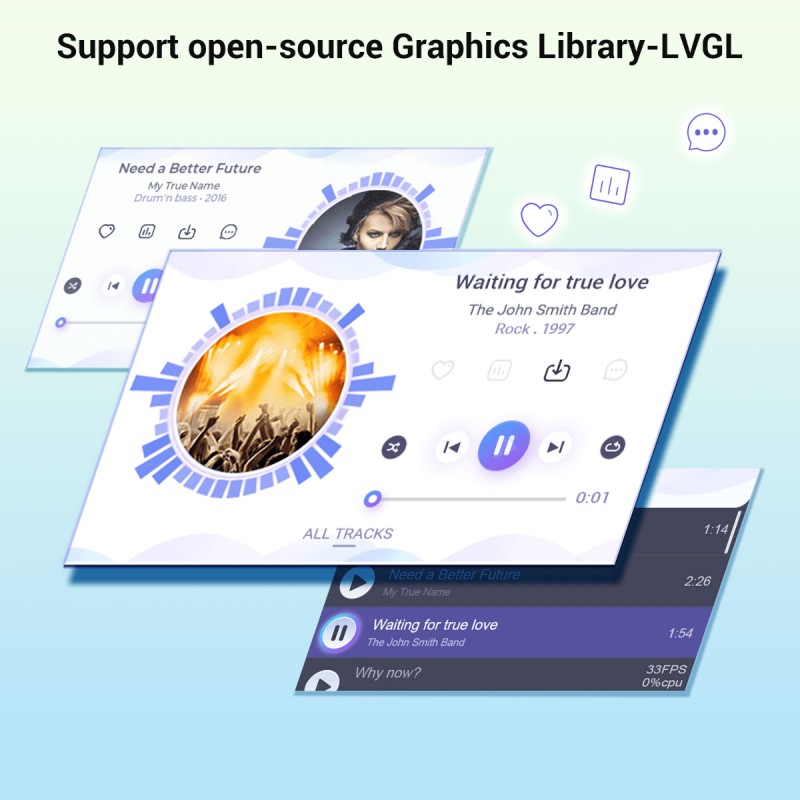

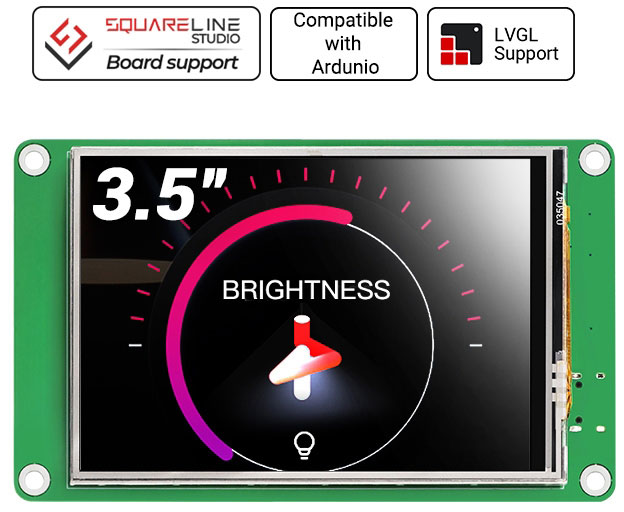

• Настройте свой собственный пользовательский интерфейс: поддерживает графическую библиотеку LVGL и студию SquareLine, а также позволяет настраивать желаемый интерфейс пользовательского интерфейса.
• Универсальные приложения: идеально подходит для широкого спектра приложений в сфере Интернета вещей (IoT), интеллектуального управления домом, интеллектуальных фабрик, интеллектуального сельского хозяйства, а также в качестве интерактивного терминала HMI.

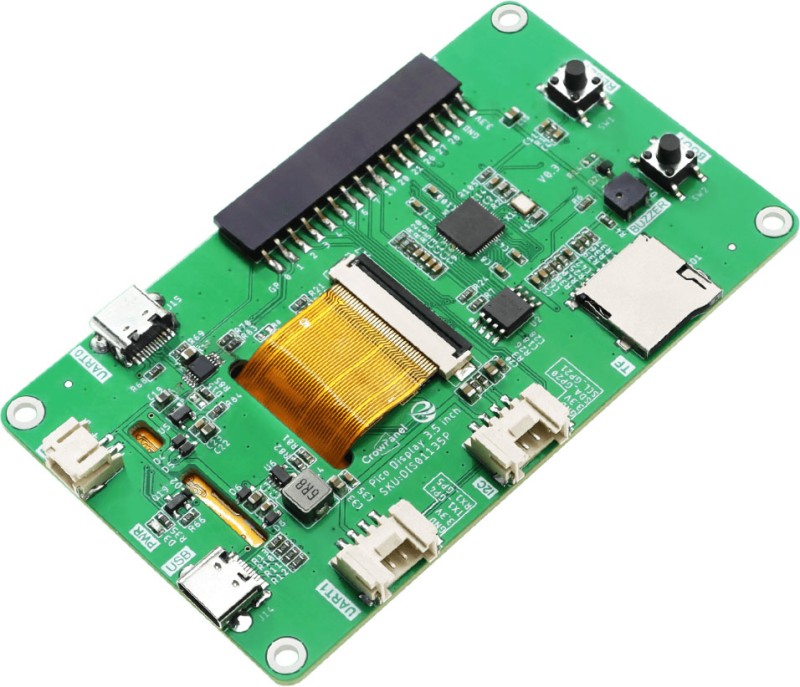

Назначение и функции портов ввода/вывода:

Характеристики:

• Основной чип: RP2040
• Процессор: Двухъядерный 32-битный ARM Cortex-M0+ @ 133 МГц
• Память: 264 КБ встроенной SRAM (поддерживает до 16 МБ внешней флэш-памяти)
• Язык разработки: МикроПитон, C/C++
• Среда разработки: CircuitPython, Arduino IDE, PlatformIO
• Размер: 3.5 дюйма
• Разрешение: 480*320
• Интерфейс SPI
• Тип сенсорного экрана: Резистивный сенсорный экран
• Тип панели: TFT-ЖК-дисплей
• Яркость: 250~350 кд/м²
• Угол обзора: 70/70/70/70（Л/П/В/Н）
• Интерфейс: USB, I2C, UART, IO, слот для карты SD и интерфейс батареи
• Потребляемая мощность: 5В - 2А
• Размеры: 62.5 * 104.5 * 13.5 мм (Ш*В*Г)
• Активная область: 53.64 * 71.52 мм (Ш*В)

Комплектация:

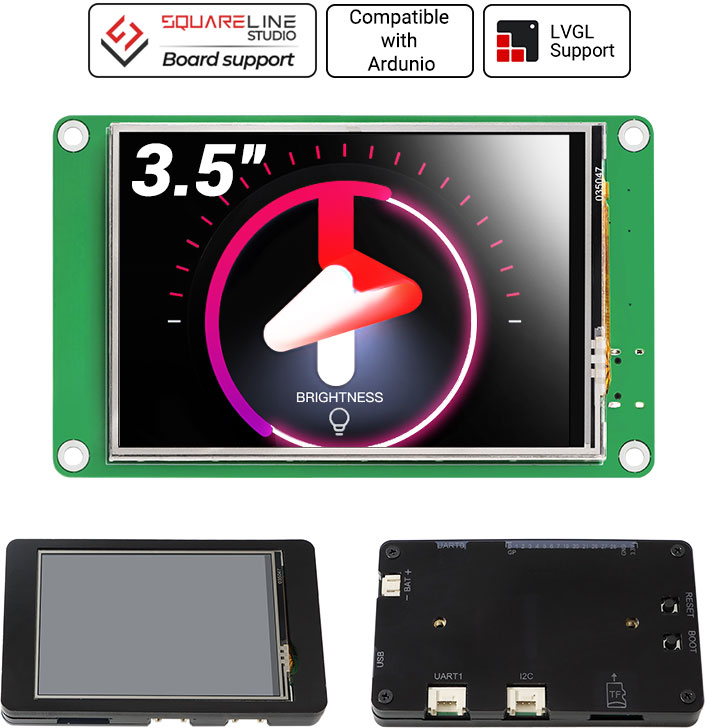

• 1x дисплей CrowPanel Pico-3.5" в корпусе
• 1x стилус
• 1x 4-контактный кабель
• 1x USB-кабель

Ссылки:

• Wiki
• Принципиальная схема
• Учебники
