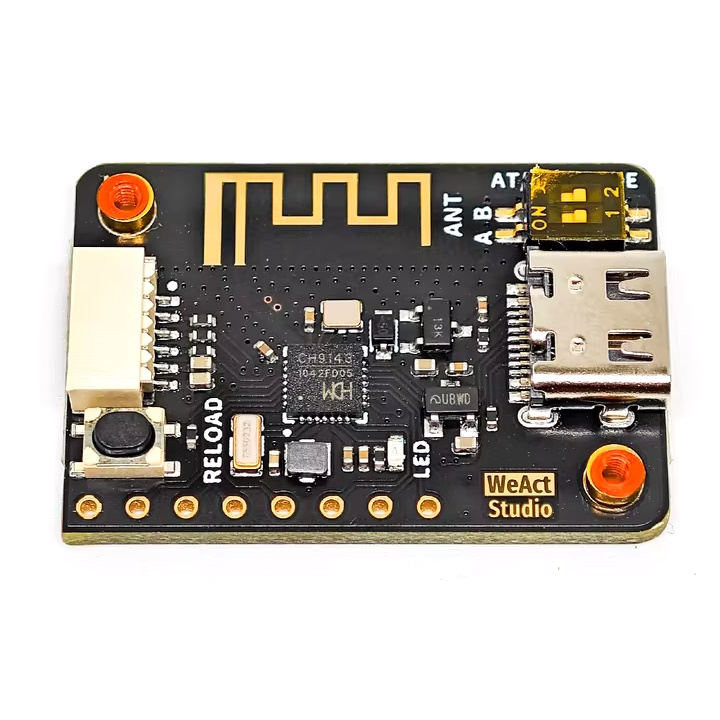

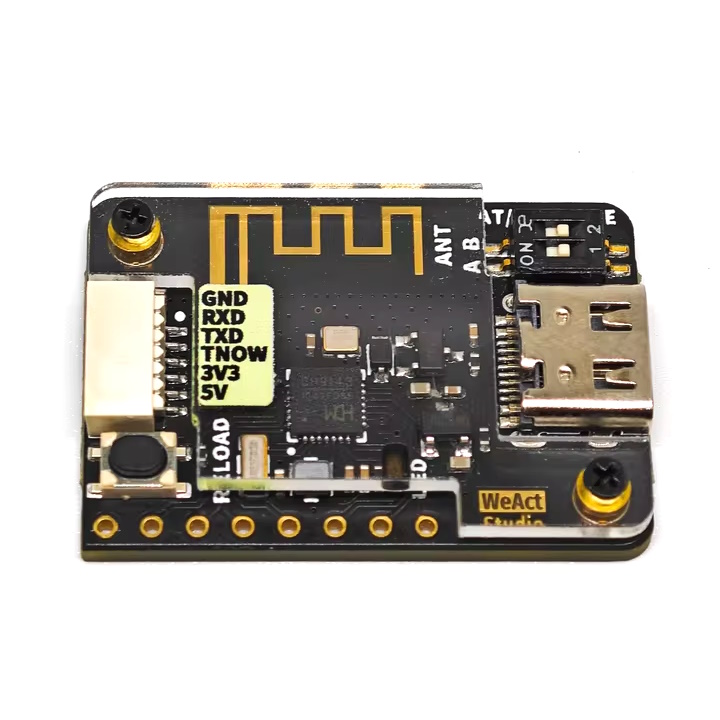

Мини-конвертер WeAct CH9143 BLE/UART/USB

код: ASC279

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

189 грн

в наличии

Купить в один клик

	8
	голосовать

Нашли дешевле?

Описание
Отзывы (3)
Задать вопрос

Модуль WeAct CH9143 - это трехканальный преобразователь BLE/UART/USB, который обеспечивает передачу данных между Bluetooth, USB и последовательным портом. Bluetooth поддерживает режим хоста, режим подчиненного устройства и интегрированный режим «ведущий-ведомый», а связь и параметры Bluetooth можно настроить в режиме подчиненного устройства и интегрированном режиме «ведущий-ведомый», поддерживая BLE4.2. Последовательный порт поддерживает конфигурацию командами AT, поддерживает сигнал контакта MODEM и имеет максимальную скорость передачи данных 1 Мбит/с. В то же время он может реализовать онлайн-отладку или мониторинг данных между интерфейсом USB компьютера, последовательным портом и Bluetooth. Технология виртуального последовательного порта USB и BLE, сторона компьютера обеспечивает драйвер виртуального последовательного порта, экранируя технические детали Bluetooth и USB, не требуя вторичной разработки, то есть совместим с обычными приложениями последовательного порта и инструментами последовательной отладки, быстро достигает передачи трех «последовательных портов» друг другу.

Структурная схема взаимодействия:

Основные функции:

Передача данных между BLE, USB и UART.
BLE поддерживает подчиненный режим, главный режим и режим главный-подчиненный.
Предоставляется драйвер виртуального последовательного порта USB и BLE на стороне ПК.
Совместим с существующим программным обеспечением и инструментами последовательного порта, не
требуется вторичная разработка.
Поддерживает подключение хоста Bluetooth в Windows/Linux/Android/iOS и других системах.
2 режима драйвера последовательного порта: режим драйвера поставщика и режим драйвера USB-CDC без установки.
Расстояние передачи BLE 100 м.
Регулируемые 8 положений мощности BLE TX.
Поддерживает конфигурацию передачи BLE и конфигурацию последовательных AT-команд.
Максимальная скорость передачи последовательного порта составляет 1 Мбит/с.

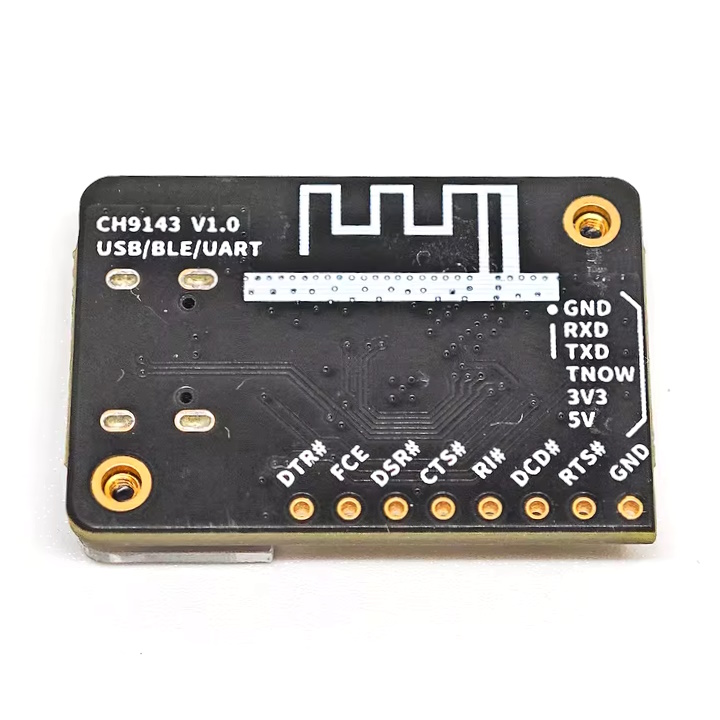

Последовательный порт поддерживает сигналы MODEM: RTS, DTR, DCD, RI, DSR и CTS.
Последовательный порт поддерживает 5/6/7/8 бит данных и 1/2 стоповых бита.
Последовательный порт поддерживает нечетные, четные, без контроля четности, пробел 0 и метку 1.
Полноскоростной интерфейс USB-устройства, совместимый с USB V2.0.

Ссылки:

Даташит

Отзывы покупателей про Мини-конвертер WeAct CH9143 BLE/UART/USB

Андрiй (27.05.2025)

У мене їх два.
Зв''язав їх BT між собою.
один підключений до ноута, другий до девайсу.
той який до девайсу не можна живити від USB, інакше його швидкість по UART встановлюється випадковим чином.
Якщо ж другий живити від 5V, то швидкість визначається внутрішніми налаштуваннями AT команд.
АТ працюють з боку UART, а не з боку USB, що було б логічно.
Якщо дивитися те що на USB, весь обмін видно на TX. І те, що відсилаємо, і відповідь.
Для телефону знайшов програму BLE Terminal FREE. Можна налаштувати UUID але 23 байта.
Є примарна надія, що через BT4.2 можна змінити цю довжину, але це .... треба перевіряти.
А для цього потрібна підтримка, якої немає.
Писав у тих підтримку виробника, тиша.
Бібліотеки на сайті неробочі. При виклику функції ініціалізації кладуть на додаток.
Китайські програми типу під цей чіп так само не працюють. Відповідно перевірити через них - не варіант.
Висновки:
Якщо потрібні короткі пакети IoT - можна як то використовувати, Якщо хочемо чогось більш рівного, потрібен свій шлях, наприклад ESP32 зі своїм кодом внутрішнім буфером.

Запитання до arduino.ua.
Якщо у вас є офф постачальники, прошу зв''язатися з ними на предмет нормальних бібліотек.

На виправдання китайських CH чіпів, драйвер VCP у них рівніший ніж той же FTDI, затримка між пакетами 3-4ms замість 15ms у FTDI. Мінус – складність реалізації сумісності 3V. Як правило, в адаптерах CH перемикання не буде. або. Сильно по-різному треба підключати. підтримка 3v3/5V з''явилася на CH343 але ціна сильно більша, типу 6MBit ... від китайських DLL які .... ага, так.

Ответить

Андрiй (25.05.2025)

Працює тільки як VCP.
Бібліотеки на сайті виробника непрацюючi.
По блутуз бачиться, але з''єднання з ним не відбувається.
не підтримується жодним додатком.
єдиний плюс це 3V3.
черговая китайская поділка без підтримки.

Ответить

admin (26.05.2025)

Доброго дня. Якщо модуль не перепаяний, ви його можете повернути.

Ответить
