Модуль разработчика RP2350 с 1.28" круглым IPS дисплеем 240×240, 65K Color от Waveshare

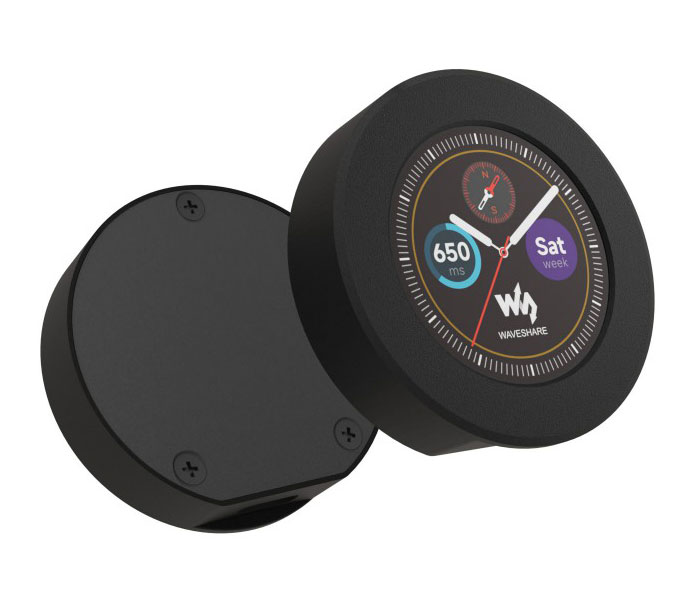

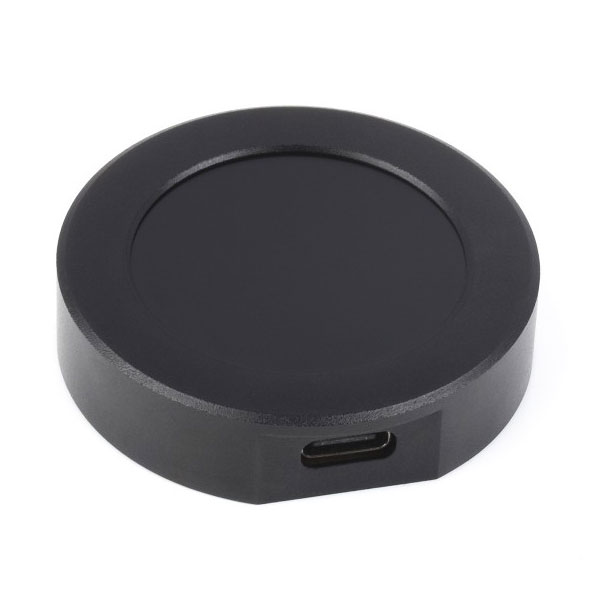

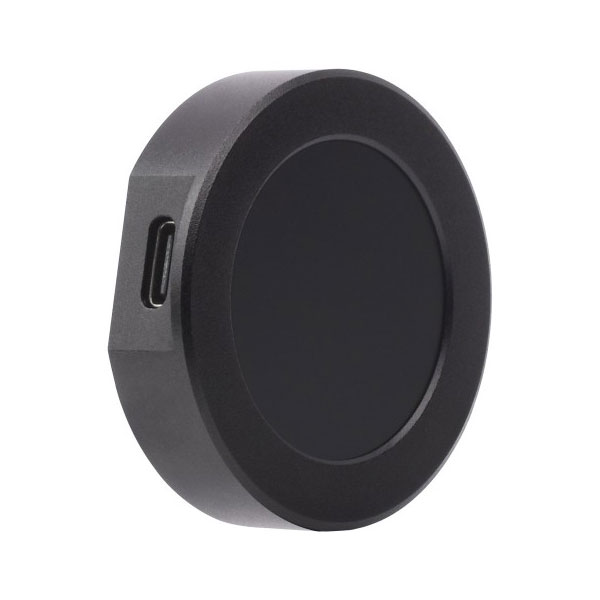

RP2350-LCD-1.28 - это недорогая, высокопроизводительная плата MCU, разработанная Waveshare. Миниатюрный размер со встроенным круглым ЖК-дисплеем 1.28 дюйма, контроллером заряда литий-ионной батареи, 6-осевым датчиком (3-осевой акселерометр и 3-осевой гироскоп) и т. д., адаптирующим все GPIO и отладочные контакты, что упрощает разработку и быструю интеграцию в продукты. Модуль поставляется в металлическом корпусе.

Код производителя: 28987, RP2350-LCD-1.28-B

Ключевые особенности:

• Микроконтроллер RP2350, разработанный Raspberry Pi в Великобритании
• Применяет уникальную двухъядерную и двухархитектурную конструкцию: двухъядерный процессор Arm Cortex-M33 и двухъядерный процессор Hazard3 RISC-V, гибкая тактовая частота до 150 МГц
• 520 КБ SRAM и 4 МБ встроенной флэш-памяти
• Разъем Type-C, поддерживает актуальность, прост в использовании

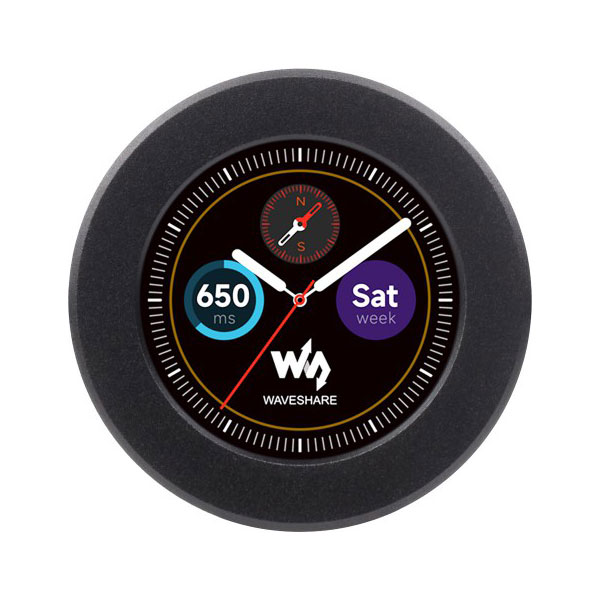

• Встроенный 1.28-дюймовый 240×240 пикселей 65K цветной IPS LCD дисплей для четких цветных изображений
• Разъем для зарядки/разрядки литиевых аккумуляторов, подходит для мобильных устройств
• Все контакты GPIO адаптированы через гнездовые разъемы с шагом 1.27 (всего имеется 30 контактов, но некоторые контакты подключены к внутренней схеме, подробности по мультиплексированию см. в вики)
• USB 1.1 с поддержкой роли устройства и хоста
• Режимы сна и бездействия с низким энергопотреблением
• Программирование методом перетаскивания с использованием запоминающего устройства через USB
• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-битных АЦП, 24 × управляемых канала ШИМ
• Датчик температуры
• 12 × Программируемых конечных автоматов ввода-вывода (PIO) для поддержки пользовательских периферийных устройств

Расположение и назначение контактов

Расположение и назначение компонентов платы:

1. Разъем USB Type-C - для записи программ, USB 1.1 с поддержкой роли устройства и хоста
2. ETA6096 - высокоэффективный менеджер заряда литиевых аккумуляторов
3. Разъем для подключения аккумулятора - MX1.25 для литиевой батареи 3.7 В, позволяет одновременно заряжать аккумулятор и питать плату.
4. QMI8658 - IMU, включает в себя 3-осевой гироскоп и 3-осевой акселерометр
5. Разъемы с шагом 1.27 мм - все контакты GPIO и отладочные контакты
6. P25Q32SH-UXH-IR - 4 МБ NOR-Flash
7. Двухъядерный процессор Arm Cortex-M33 RP2350 и двухъядерный процессор Hazard3 RISC-V, рабочая частота до 150 МГц
8. Кнопка СБРОСА
9. Кнопка BOOT - Нажмите ее во время сброса, чтобы войти в режим загрузки.

Габаритные размеры:

Ссылки:

• Wiki
