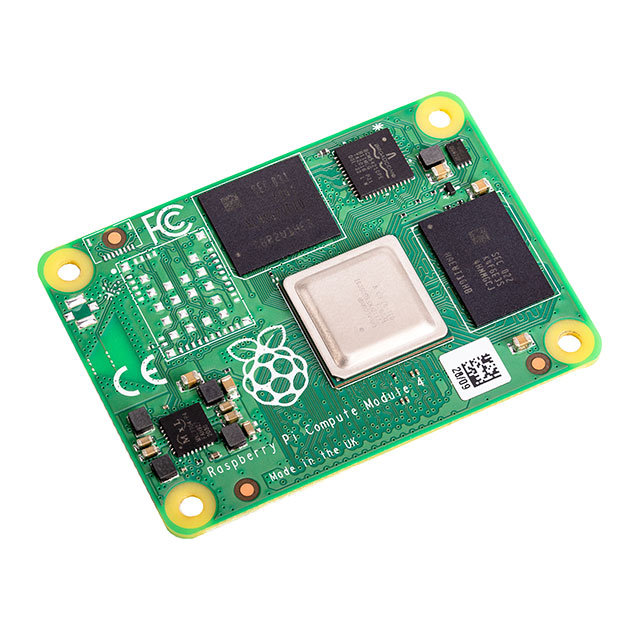

Raspberry Pi Compute Module 4 (CM4) 4ГБ RAM (CM4004000)

Представляем обновленный формфактор модуля Raspberry Pi Compute Module 4 4ГБ. Главным изменением является переход от форм-фактора разъема DDR2 SODIMM к разъему высокой плотности в нижней части платы. Модуль Compute Module 4 все так же имеет все лучшие функции Raspberry Pi Model B 4 в более удобном форм-факторе для встроенных или OEM-приложений. Плата включает в себя тот же 1,5 ГГц четырехъядерный 64-битный процессор ARM Cortex-A72 и способный воспроизводить 4k видео через двойные HDMI интерфейсы. Модуль обладает одноканальным экспресс-интерфейсом PCI 2.0 с двойным дисплеем MIPI DSI и интерфейсами камер CSI-2. Плата поддерживает Gigabit Ethernet PHY с поддержкой IEEE 1588 и имеет 28 контактов GPIO, 6×UART, 6×I2C и 5×SPI. На плате размещено 4 Гб оперативной памяти.

Raspberry Pi Compute Module 4 (CM4) 4ГБ RAM, 0ГБ eMMC (Lite)

Код производителя: SC0683, CM4004000

Эта модель имеет 4 ГБ LPDDR4-3200 SDRAM.

Как и в случае с вычислительным модулем 3, вычислительный модуль 4 доступен с выбором плотности хранения eMMC: 0 ​​ГБ (Lite); 8 ГБ; 16 ГБ; и 32 ГБ вместе с выбором плотности DRAM: 1 ГБ; 2 ГБ; 4 ГБ; и 8 ГБ. В результате есть 32 различных вариантов продукта.

Характеристики:

• 1,5 ГГц четырехъядерный 64-битный процессор ARM Cortex-A72
• Графика VideoCore VI, поддерживающая OpenGL ES 3.x
• 4Kp60 аппаратного декодирования H.265 (HEVC) видео
• 1080p60 аппаратное декодирование и видео 1080p30 аппаратного кодирования H.264 (AVC)
• Интерфейсы Dual HDMI с разрешением до 4K
• Одноканальный интерфейс PCI Express 2.0
• Два интерфейса дисплея MIPI DSI и двойные интерфейсы камер MIPI CSI-2
• 4 ГБ LPDDR4-3200 SDRAM оперативной памяти
• Gigabit Ethernet PHY с поддержкой IEEE 1588
• 28 выводов GPIO, с до 6×UART, 6×I2C и 5×SPI

Посилання:

• Даташит Raspberry Pi Compute Module 4
• Compute Module 4 Lite (без eMMC) STEP File
• Страница ресурсов Raspberry Pi
