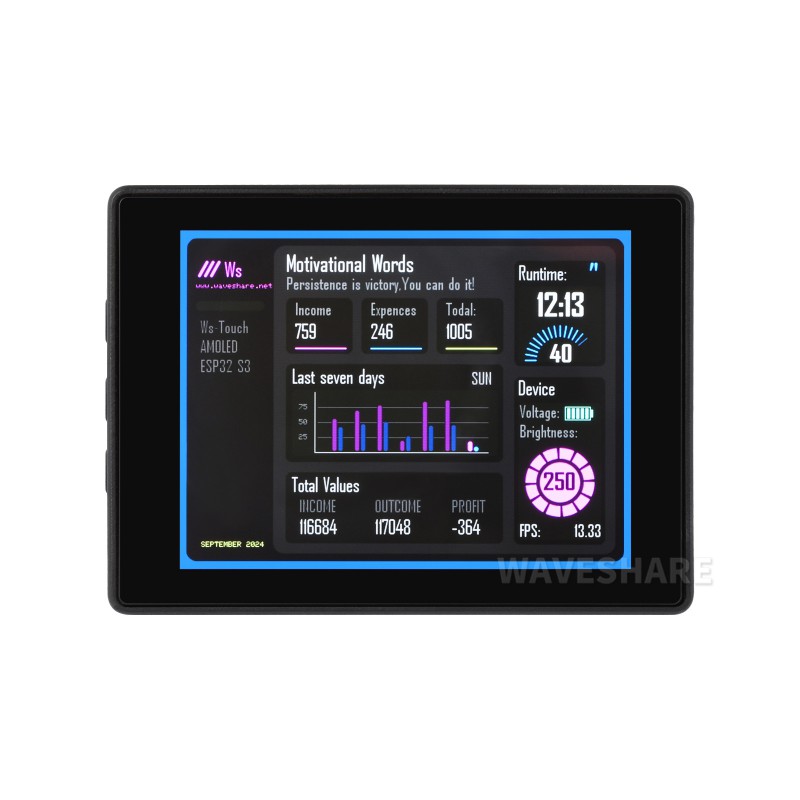

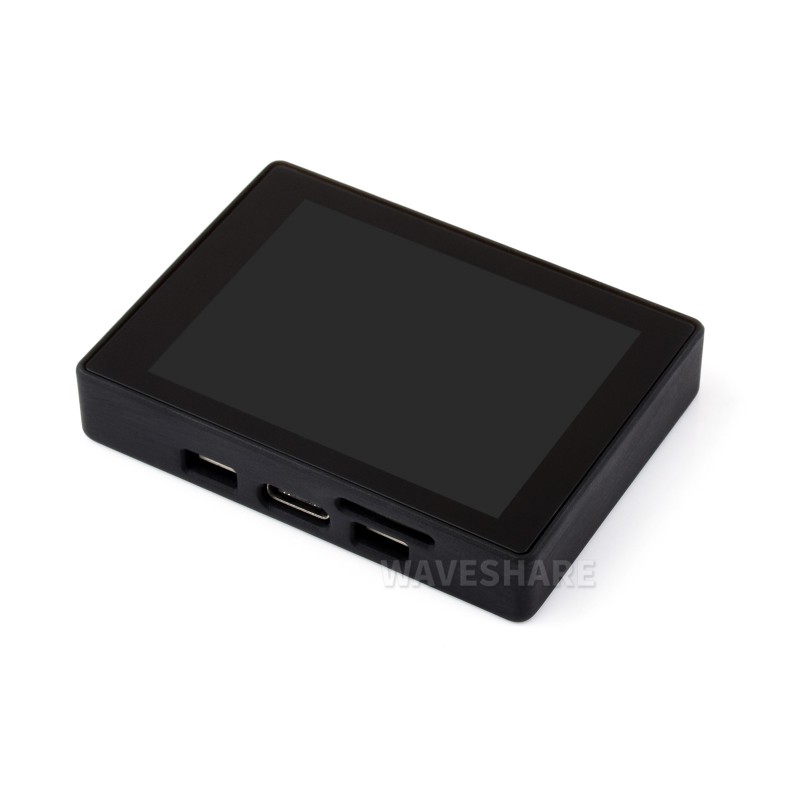

Плата разработки Waveshare ESP32-S3R8 с сенсорным 2.41" AMOLED дисплеем

Плата разработки с сенсорным AMOLED дисплеем (диагональ составляет 2.41"). В качестве основного вычислительного ядра используется микроконтроллер ESP32-S3R8. ESP32-S3R8 построен на 32-битном двухъядерном процессоре Xtensa LX7, тактовая частота которого может составлять 240 МГц.

Код производителя: 30589, ESP32-S3-Touch-AMOLED-2.41-B

ESP32-S3R8 имеет поддержку WiFi 2.4 ГГц (802.11 b/g/n) и Bluetooth BLE 5.

Встроенная память SRAM объемом 512 КБ и ROM объемом 384 КБ, а также встроенная флэш-память объемом 16 МБ и PSRAM объемом 8 МБ

Важно: для того что бы переключиться на внешнюю антенну, требуется перепайка встроенного резистора!!!

Дисплей:

• разрешение 600×450
• количество цветов 16.7 млн.
• яркость 800 cd/㎡
• контраст 100000:1
• интерфейс подключения QSPI
• драйвер дисплея RM690B0
• драйвер сенсора FT6336

Данное устройство идеально подходит для быстрой разработки HMI с использованием LVGL (Light and Versatile Graphics Library).

На плате установлены:

• RTC PCF85063
• 6-осевой IMU QMI8658 (3-осевой акселерометр и 3-осевой гироскоп)
• чип Flash памяти объемом 16 Мб
• разъем GPIO (34 PIN, шаг 2.54 мм)
• разъем SH1.0 UART
• разъем SH1.0 I2C
• порт USB Type-C (питание, загрузка программ и отладка)
• разъем MX1.25 литиевой батареи 3.7 В
• разъем SH1.0 батареи RTC с поддержкой заряда
• слот для карты памяти TF
• керамическая антенна
• разъем IPEX1 для подключения внешней антенны

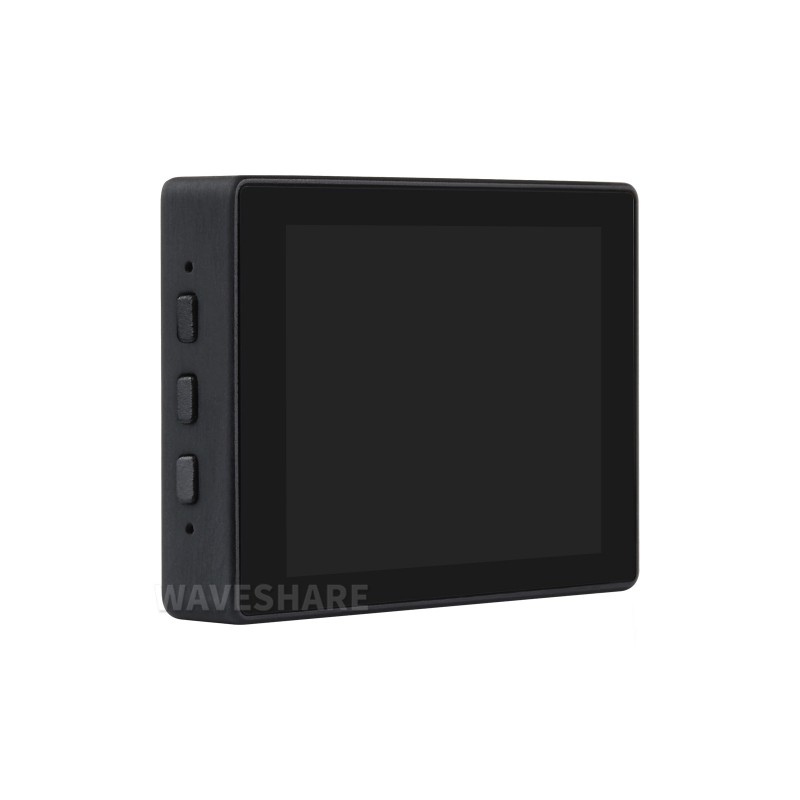

• кнопки:
  • POWER (программируемая)
  • RESET
  • BOOT (программируемая)
• светодиоды индикации:
  • Charge
  • Power

GPIO:

Контакты подключения дисплея:

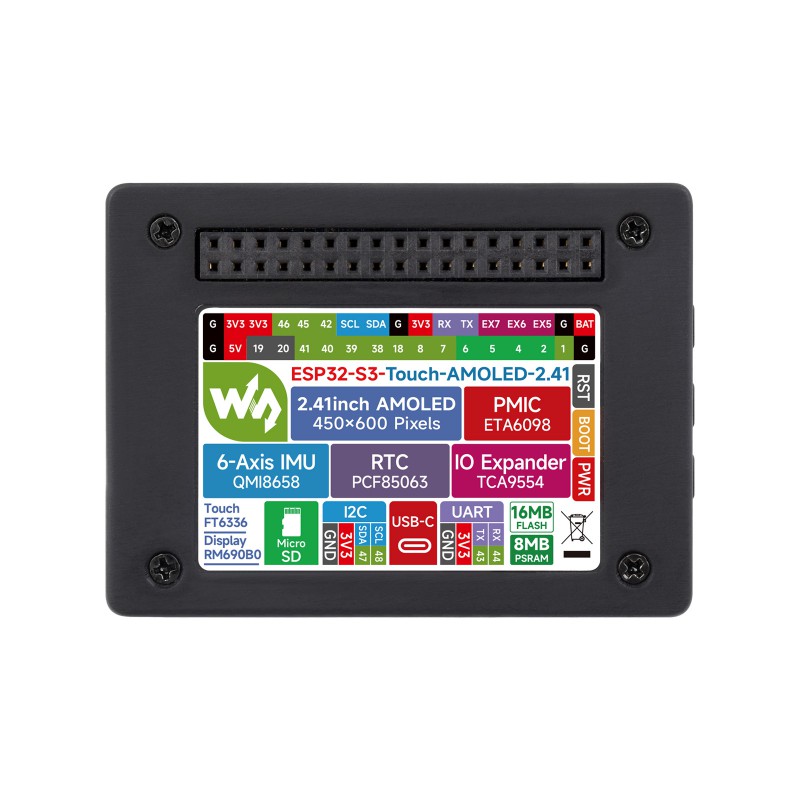

Компоненты платы:

Размеры:

Ссылки:

• WiKi
