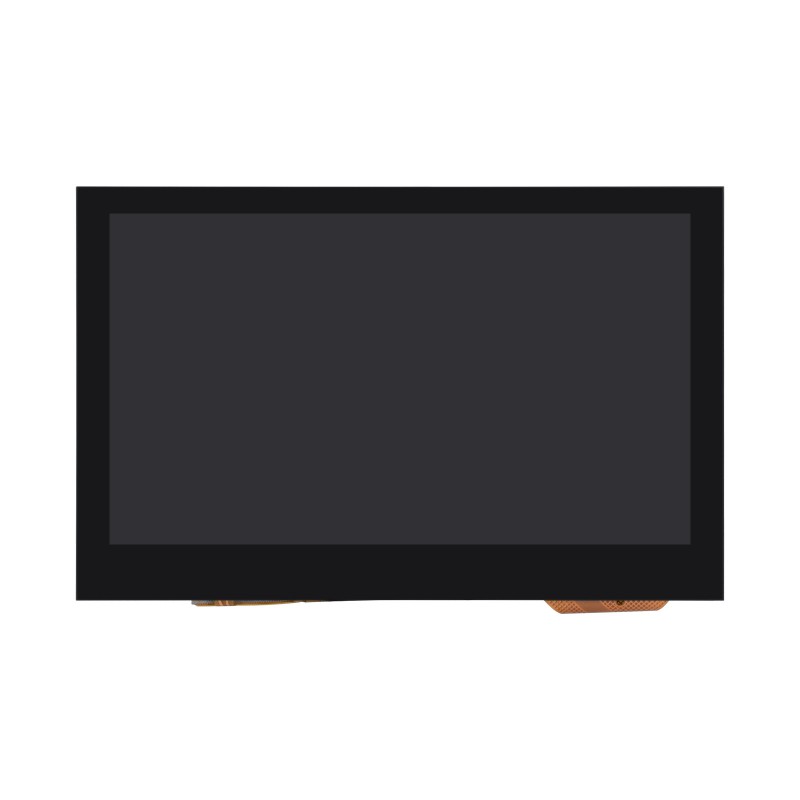

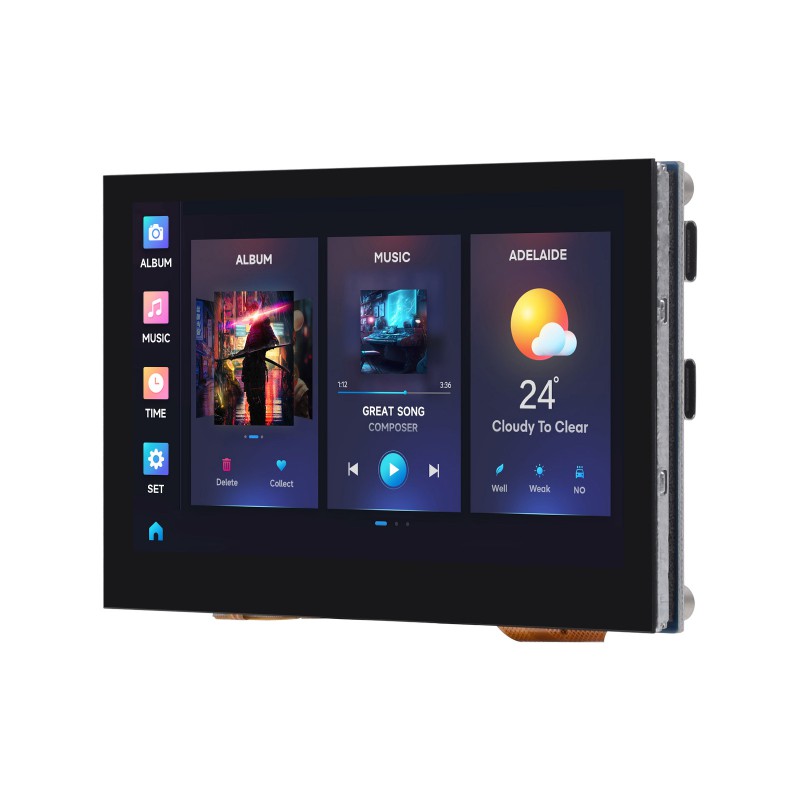

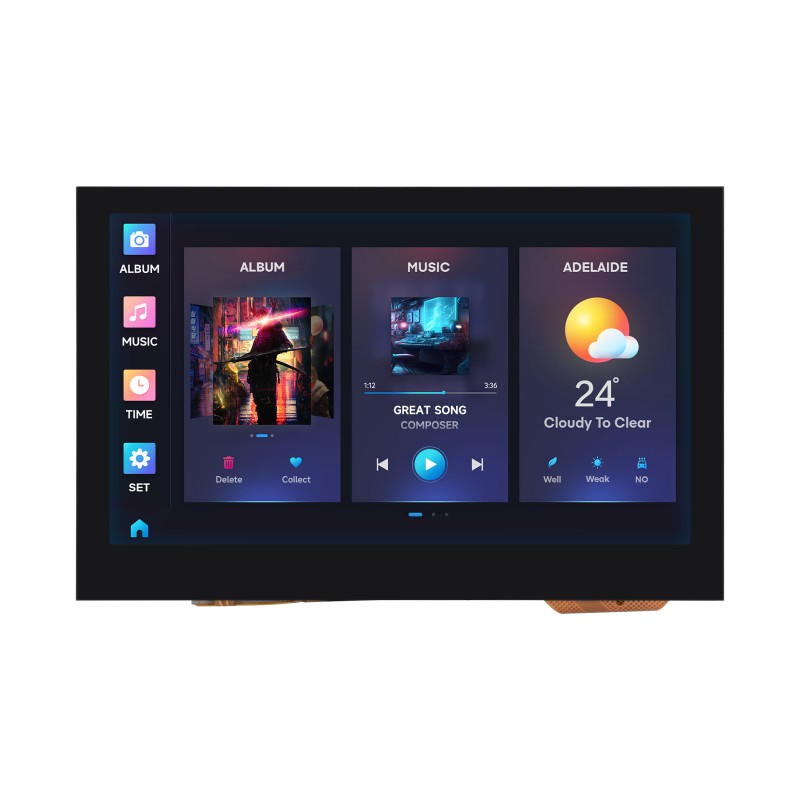

Плата разработки Waveshare ESP32-S3 с сенсорным дисплеем 4.3" IPS LCD 800×480, Wi-Fi, Bluetooth

код: DPC651

Плата разработки Waveshare ESP32-S3 с сенсорным дисплеем 4.3" IPS LCD 800×480, Wi-Fi, Bluetooth

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

1952 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

Плата разработки с сенсорным IPS LCD дисплеем (диагональ составляет 4.3"). В качестве основного вычислительного ядра используется микроконтроллер ESP32-S3N8R8. ESP32-S3N8R8 построен на 32-битном двухъядерном процессоре Xtensa LX7, тактовая частота которого может составлять 240 МГц.

Код производителя: 25948, ESP32-S3-Touch-LCD-4.3

ESP32-S3N8R8 имеет поддержку WiFi 2.4 ГГц (802.11 b/g/n) и Bluetooth BLE 5.

Дисплей:

разрешение 800×480
количество цветов 65К

Данное устройство идеально подходит для быстрой разработки HMI с использованием LVGL (Light and Versatile Graphics Library) и поддерживает различные периферийные устройства через интерфейсы Sensor, CAN, RS485 и I2C:

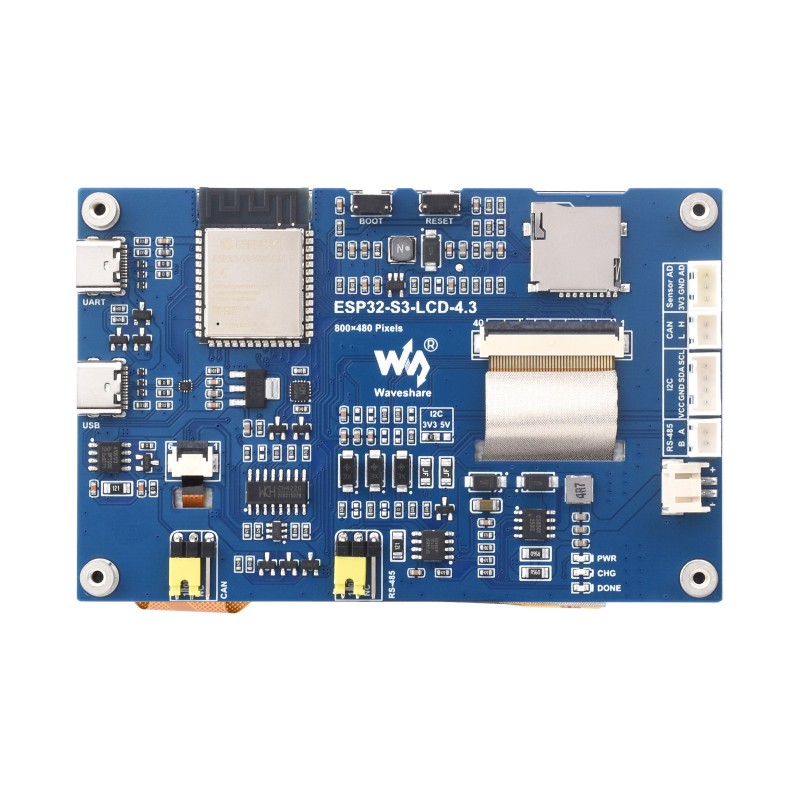

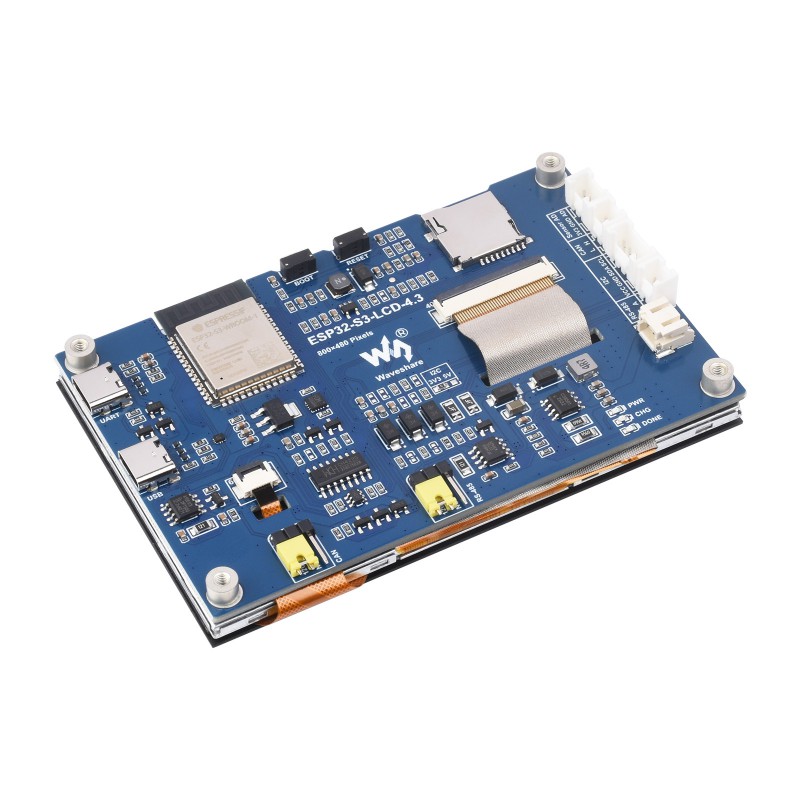

Компоненты платы:

ESP32-S3N8R8 - 32-битный двухъядерный процессор Xtensa LX7 с тактовой частотой до 240 МГц (поддержка WiFi 2.4 ГГц (802.11 b/g/n) и Bluetooth BLE 5)
1. 512 КБ SRAM и 384 КБ ROM, с 8 МБ PSRAM и 8 МБ Flash-памяти на борту
LDO SGM2212-3.3 (800 мА)
мультиплексор USB FSUSB42UMX
разъем сенсорной панели
порт Type-C (USB - UART)
порт Type-C
микросхема CAN интерфейса TJA1051T/3/1J
микросхема расширения ввода-вывода CH422G
кнопка BOOT (нажмите и удерживайте при включении питания для записи программы)
кнопка RESET
микросхема подсветки экрана MP3302DJ-LF-Z
разъем пподключения дисплея
слот для карты TF
разъем датчика AD
разъем CAN
разъем I2C
разъем RS485
разъем PH2.0 для литиевой батареи 3.7 В
выбор резистора терминала CAN
выбор резистора терминала RS485
микросхема CH343P (USB - UART)
микросхема SP3485 (RS485)
микросхема заряда литиевой батареи CS8501
светодиодные индикаторы
1. PWR: индикатор питания
2. CHG: индикатор зарядки литиевой батареи
3. DONE: индикатор завершения зарядки литиевой батареи

Комплектация:

ESP32-S3-LCD-4.3 x1
Кабель HY2.0 2P - 2PIN male 10 см ×2
Кабель HY2.0 3P - 3PIN male 10 см ×1
Кабель HY2.0 4P - 4PIN male 10 см ×1
Пакет Standoff ×1

Размеры:

Ссылки:

WiKi
