Миниатюрная базовая плата Nano Base Board (A) для Raspberry Pi CM5 от Waveshare

Плата Nano Base (A) для вычислительного модуля Raspberry Pi 5, такого же размера, как CM5. Позволяет при минимальніх размерах подключиться к СМ5 модулю с минимально-достаточным набором интерфейсов.

Код производителя: 29307, CM5-NANO-A

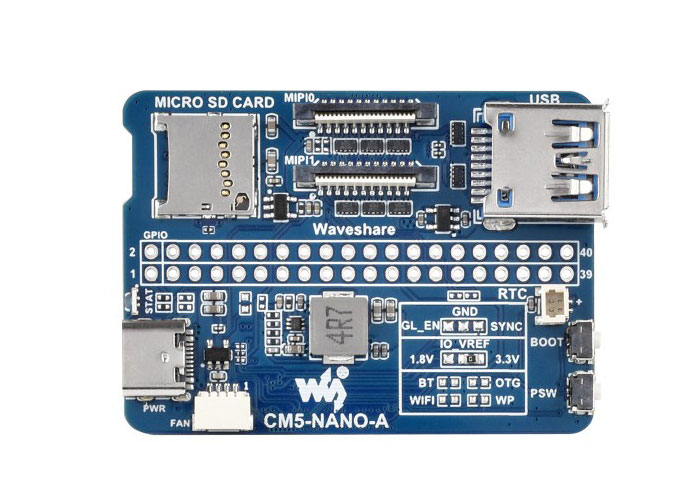

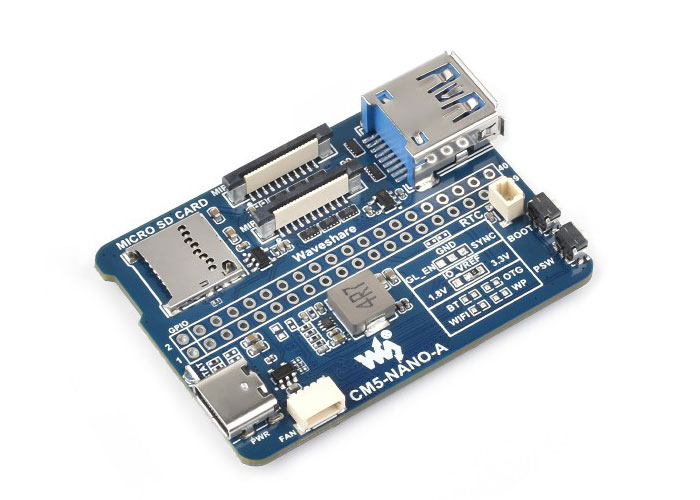

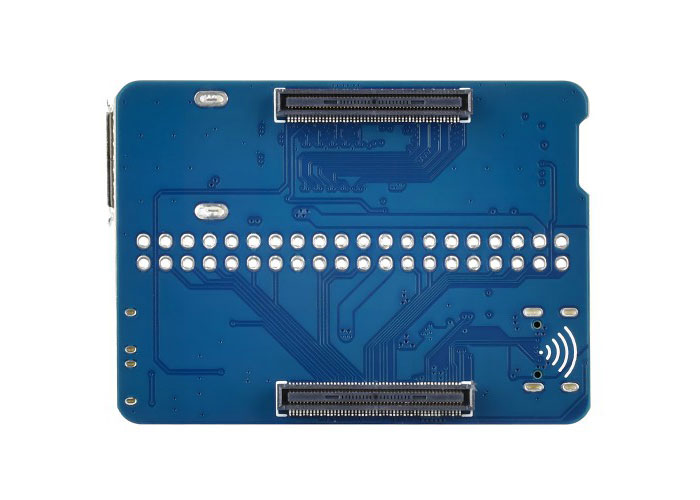

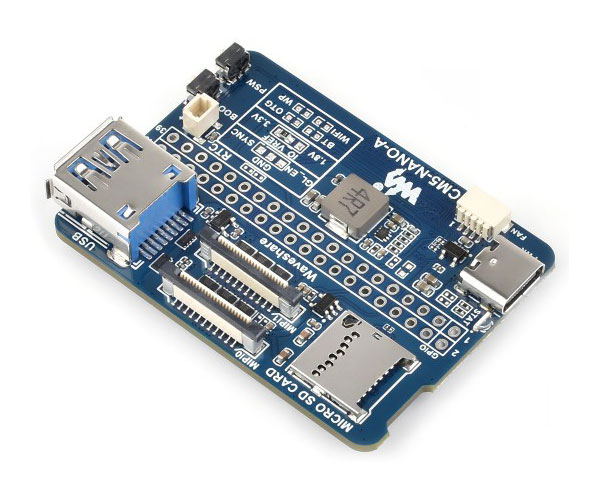

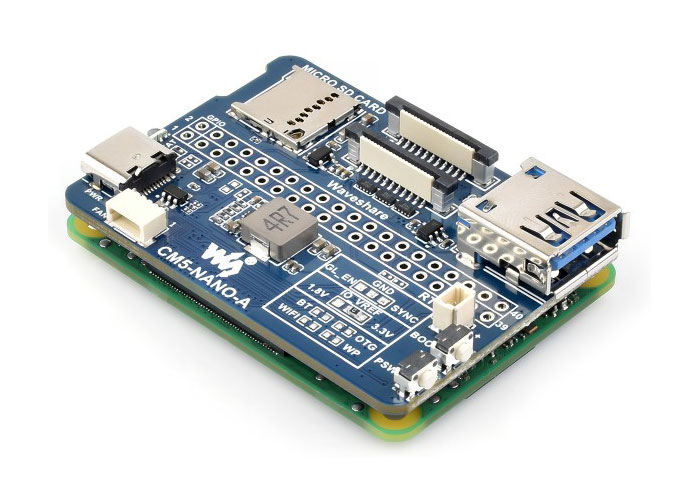

Расположение и назначение компонентов платы:

1. Разъем CM5 - подходит для всех вариантов вычислительного модуля 5
2. USB-порт - Высокоскоростной интерфейс USB 3.2 Gen1 для подключения различных USB-устройств.
3. Слот для карты TF - для подключения карты TF с предварительно записанным изображением (ТОЛЬКО для версии Lite)
4. Источник питания / Программирование - 5 В источника питания или использование для записи eMMC
5. Разъем FAN - 4PIN JST-SH PWM для подключения вентилятора охлаждения
6. Кнопка PSW - кнопка питания
7. Кнопка BOOT - Нажмите перед включением питания и отпустите после включения, чтобы войти в режим записи.
8. 2-контактный разъем для батареи RTC JST-SH
9. Интерфейс 40PIN GPIO - подходящий для подключения к различным модулям HAT
10. Двойные интерфейсы MIPI - для подключения к дисплеям DSI или камерам CSI
11. Специальные функциональные контакты - CM5, включение питания ядра и сигнал ETH SYNC
12. Выбор IO-VREF - CM5 Уровень логики IO: 3.3 В или 1.8 В
13. Контакты включения функции - Включены по умолчанию, могут быть отключены путем замыкания соответствующих контактов
14. Двухцветный светодиодный индикатор:
    • Красный свет: индикатор питания Raspberry Pi
    • Зеленый свет: индикатор рабочего состояния Raspberry Pi

Характеристики:

• Разъем CM5: подходит для всех вариантов CM5
• Соединитель интерфейса Raspberry Pi: 40PIN GPIO × 1
• USB Порт: USB 3.2 Gen1 Type A × 1
• MIPI интерфейс: MIPI 4-Lane × 2 (22-контактный 0.5-мм FPC-разъем)
• Хранилище: Разъем для карты TF для вариантов Compute Module 5 Lite (без eMMC)
• Напряжение питания: 5В
• Размеры 55 × 40 мм

Габаритные размеры:

Комплектация:

• CM5-NANO-A x1
• 2*20-пин коннектор с цветовой маркировкой x1
