Плата разработчика Waveshare RP2350A USB Mini на Raspberry Pi RP2350A 150MHz

Плата разработки Waveshare RP2350A USB Mini на базе двухъядерного микроконтроллера Raspberry Pi RP2350A с двойной архитектурой и рабочей частотой 150 МГц.

Код производителя: 30274, RP2350-USB-A

Расположение и назначение выводов:

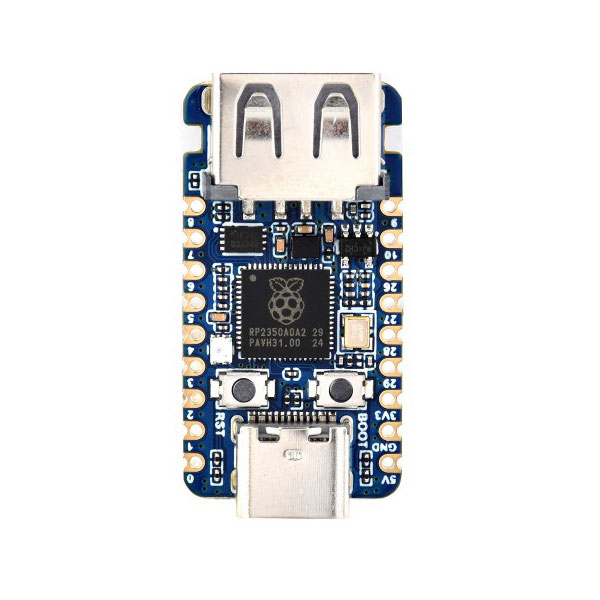

Расположение и назначение компонентов платы:

1. Разъем USB 2.0 типа A - Поддерживает USB-хост или устройство через PIO
2. Кнопка BOOT - Нажмите ее при сбросе настроек, чтобы войти в режим загрузки.
3. Кнопка СБРОСА
4. RP2350A - Двухъядерный и двухархитектурный дизайн, рабочая частота до 150 МГц
5. WS2812 - крутой RGB светодиод
6. RT9013-33GB - 500мА LDO-регулятор, низкий уровень шума, сверхбыстрый отклик
7. W25Q16JVUXIQ - 2 МБ NOR-Flash
8. Разъем USB Type-C - для программирования, USB 1.1 с поддержкой устройств и хостов

Характеристики:

• Микроконтроллер RP2350A, разработанный Raspberry Pi в Великобритании
• Использует уникальную двухъядерную и двухархитектурную конструкцию: двухъядерный процессор Arm Cortex-M33 и двухъядерный процессор Hazard3 RISC-V, гибкая тактовая частота до 150 МГц
• 520 КБ SRAM и 2 МБ встроенной флэш-памяти
• Разъем Type-C, поддерживает актуальность, прост в использовании
• Модуль с зубчатым соединением позволяет производить пайку непосредственно на несущие платы
• USB 1.1 с поддержкой устройств и хостов
• Встроенный порт расширения USB Type A через PIO, совместимый с передачей данных USB 2.0/1.1
• Режимы сна и бездействия с низким энергопотреблением
• Программирование методом перетаскивания с использованием запоминающего устройства через USB
• Адаптация 15 × многофункциональных выводов GPIO
• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-битных АЦП, 14 × управляемых каналов ШИМ
• Точные часы и таймер на чипе
• Датчик температуры
• Ускоренные библиотеки с плавающей точкой на чипе
• 12 × Программируемых конечных автоматов ввода-вывода (PIO) для поддержки пользовательских периферийных устройств

Габаритные размеры:

Комплектация:

1. RP2350-USB-A x1

Ссылки:

• Wiki
