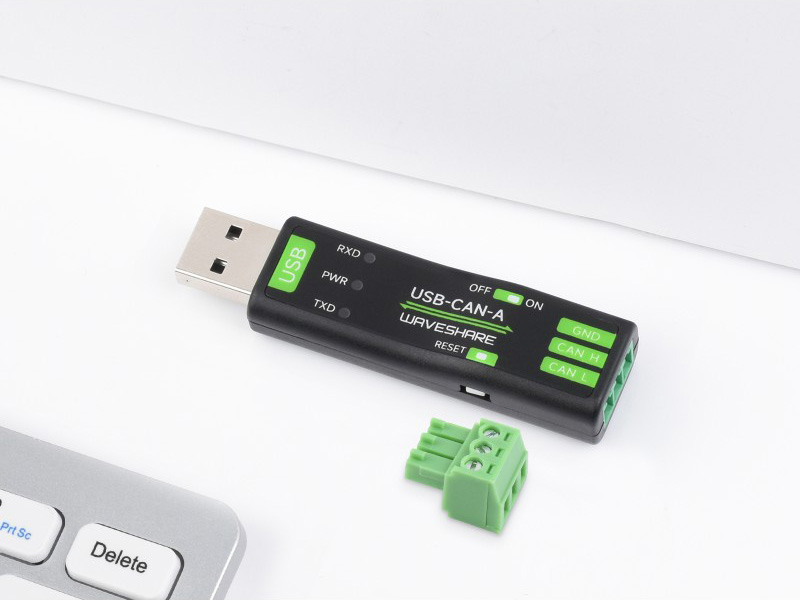

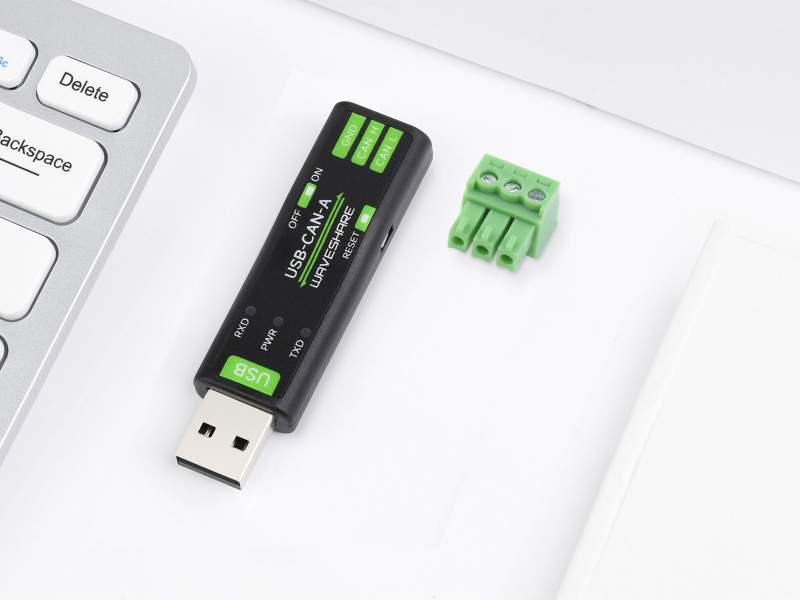

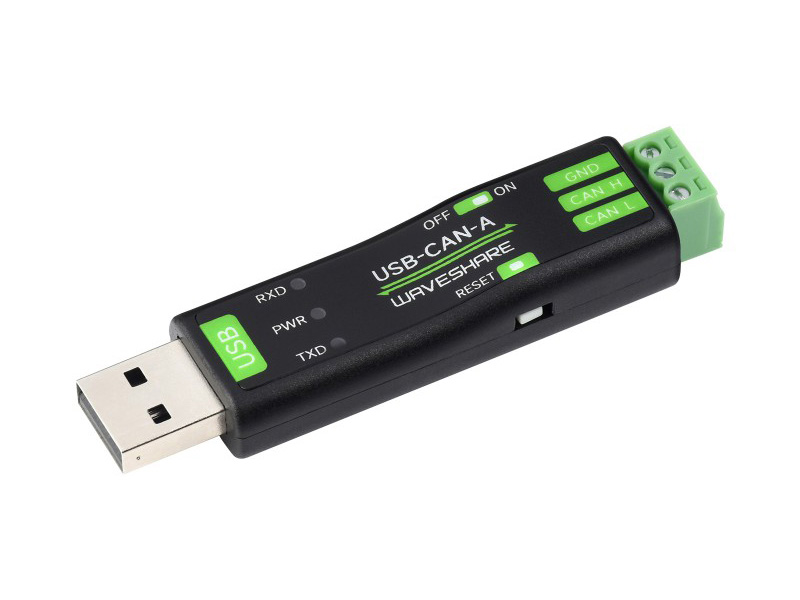

Адаптер мультисистемный USB в CAN Model A на STM32 от Waveshare

Адаптер USB-CAN Модель A - универсальное решение на базе микросхемы STM32F103, имеющее несколько режимов работы, совместимое с несколькими системами передачи данных по CAN интерфейсу. Предназначен как для взаимодействия с системами, имеющими CAN интерфейс так и для мониторинга интерфейсного трафика.

Код производителя: 23635, USB-CAN-A

Особенности конструкции:

• Поддерживает CAN2.0A (стандартный фрейм) и CAN2.0B (расширенный фрейм)
• Скорость передачи данных CAN настраивается в диапазоне от 5 Кбит/с до 1 Мбит/с.

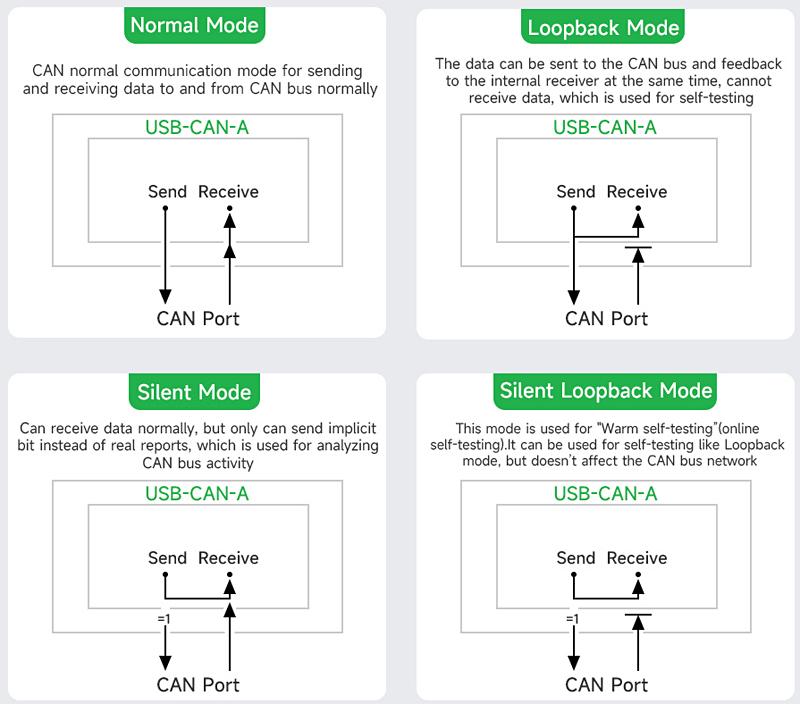

• Поддерживает 4 режима работы: нормальный режим, режим замыкания на себя, тихий режим, тихий режим замыкания на себя
• Поддерживает несколько режимов отправки данных CAN: один кадр, несколько кадров, вручную, регулярно и циклически.
• Поддерживает несколько режимов приема данных CAN: можно настроить на прием данных только с определенного идентификатора или указать идентификатор для автоматического ответа на настроенные данные
• Данные можно сохранить в формате TXT или Excel.
• Поддерживает обнаружение шины CAN для проверки состояния интерфейса
• Отправка/прием данных CAN с временной шкалой, позволяет последовательно отображать данные
• Скорость передачи данных виртуального COM-порта USB настраивается в диапазоне от 9600 до 2000000 бит/с (по умолчанию 2000000 бит/с)
• Поддерживает настройку рабочих параметров с помощью конфигурационного программного обеспечения или последовательной команды, может быть сохранена после выключения питания.
• Использует чип STM32 для стабильной и надежной связи
• Встроенный TVS (подавитель переходного напряжения) эффективно подавляет перенапряжение и переходные скачки напряжения в цепи
• Поставляется с простым в использовании программным обеспечением для компьютера под управлением Windows.
• Простая вторичная разработка, нужно только изменить команды отправки и получения данный и команд

Основные режимы подключения и работы:

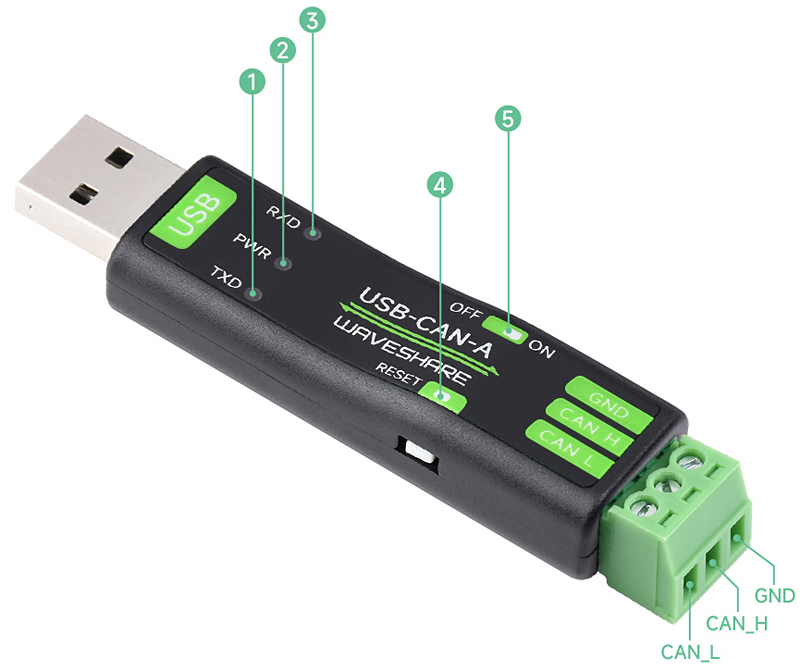

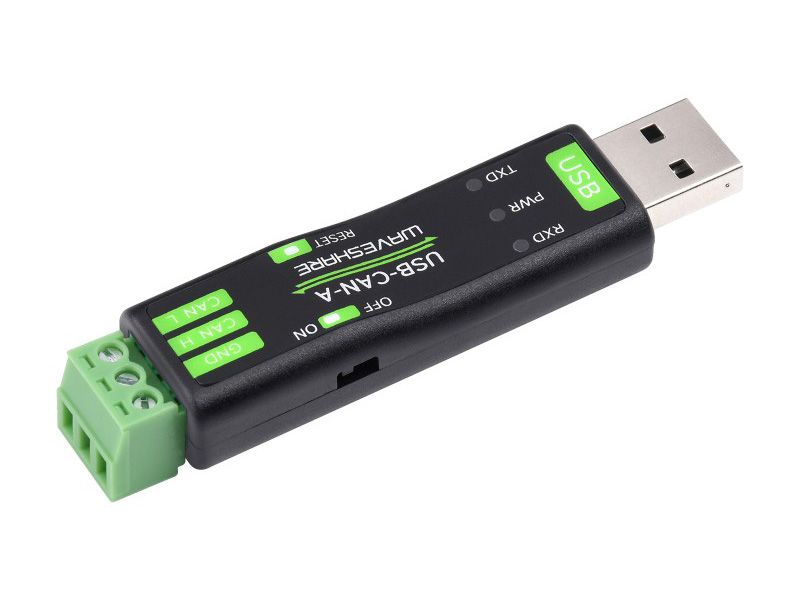

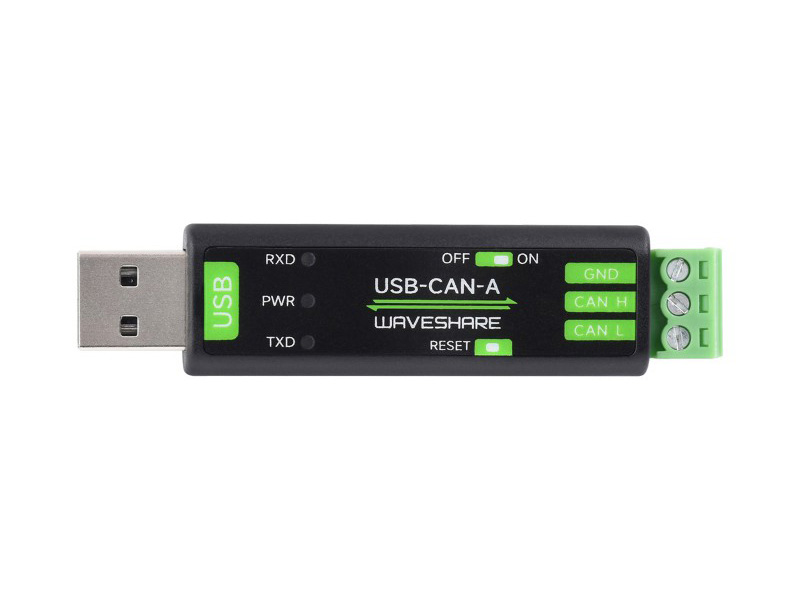

Назначение компонентов адаптера:

1. Индикатор активности передачи данных
2. Индикатор питания
3. Индикатор активности приема данных
4. Кнопка сброса микроконтроллера и установки параметров по умолчанию (включение при нажатой кнопке)
5. Переключатель терминального 120 Ом резистора

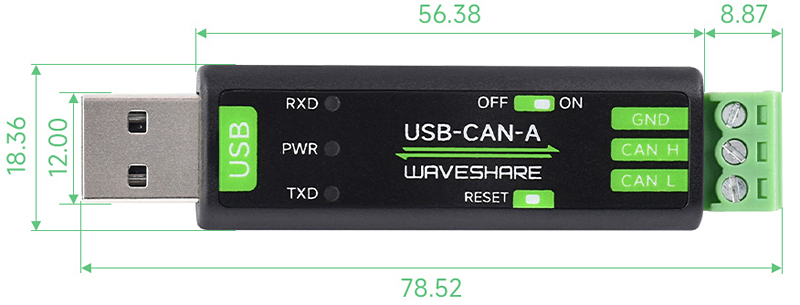

Габаритные размеры:

Комплектация:

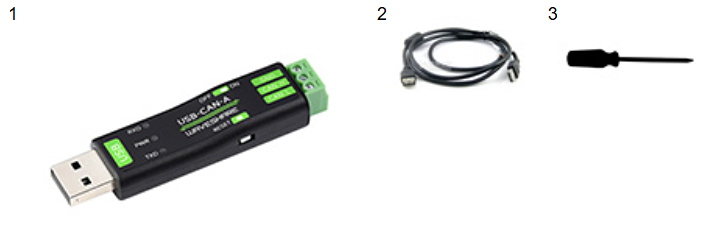

1. USB-CAN-A адаптер x1
2. USB кабель ~1.5 м x1
3. Отвертка x1

Ссылки:

• Wiki
