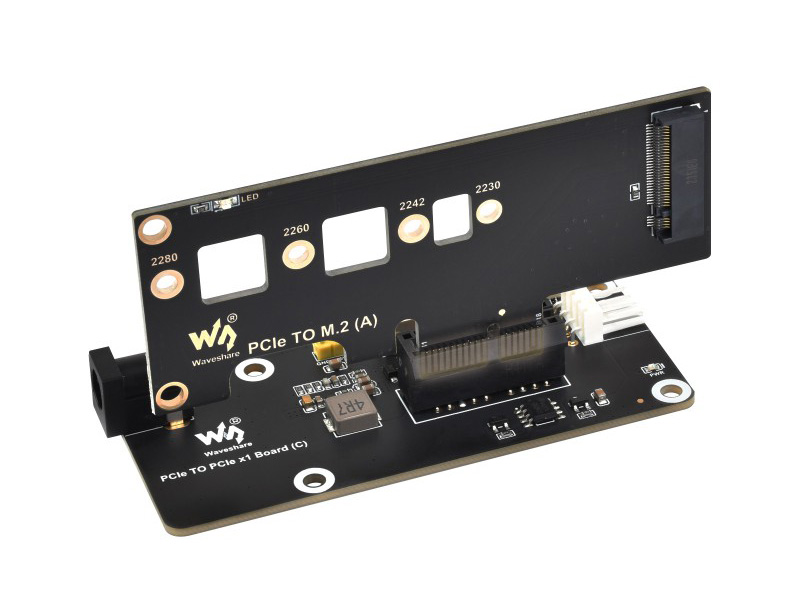

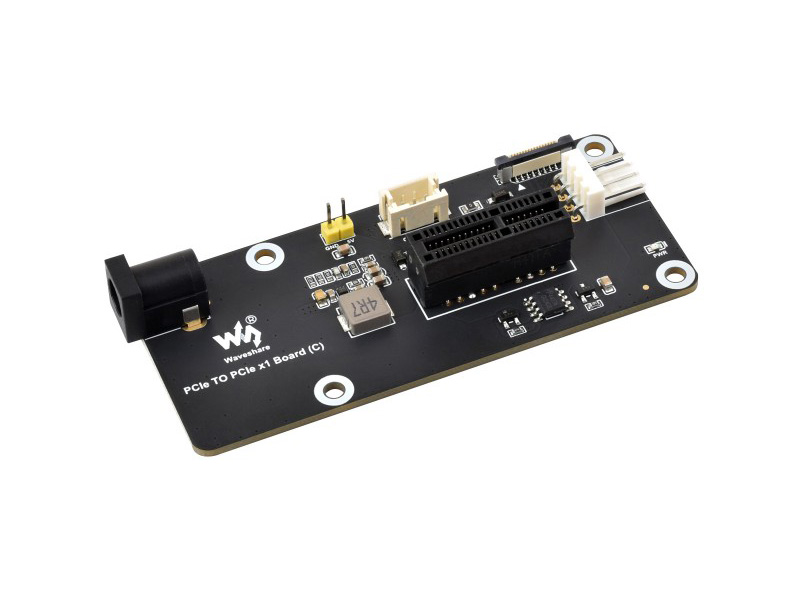

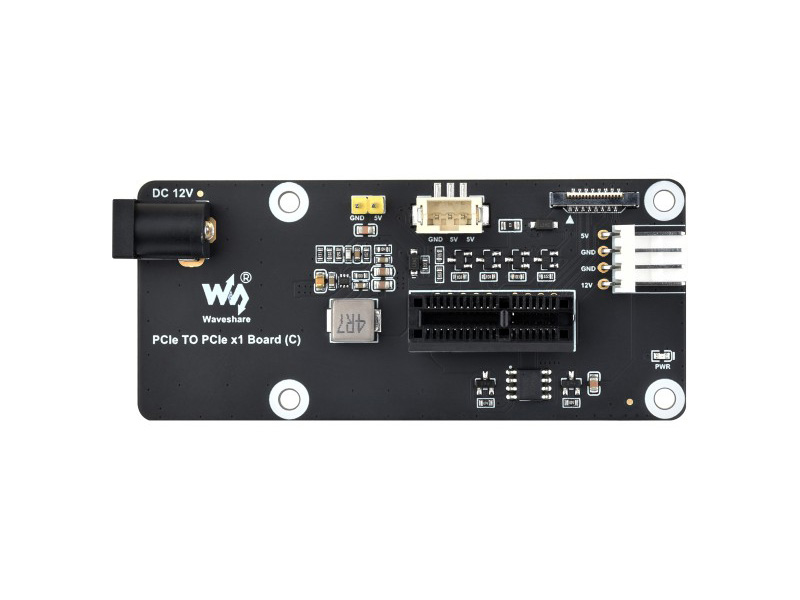

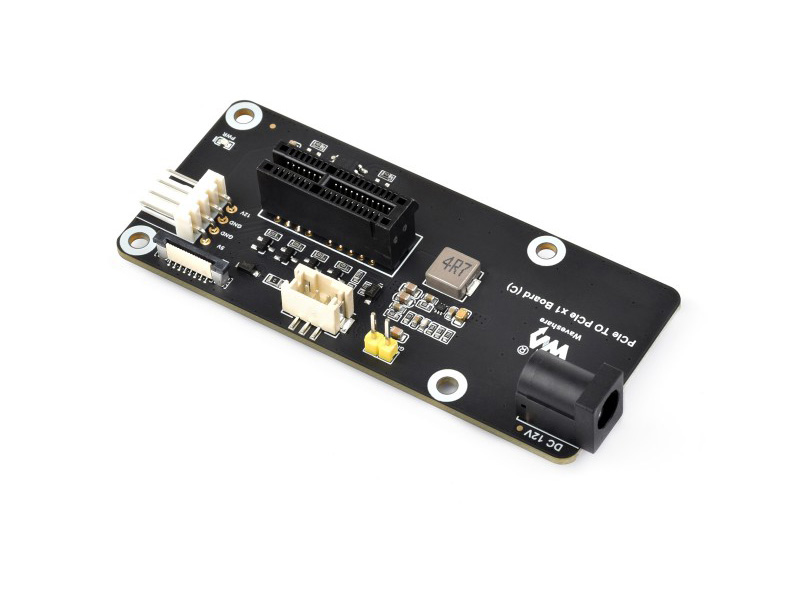

PCIe FFC адаптер Standard PCIe x1 для Raspberry Pi 5, совместимый с PCIe x1, x4, x8 и x16 устройствами

Плата расширения для Raspberry Pi 5 с разъемом PCIe FFC для подключения стандартной платы адаптера слота PCIe x1 (C). Адаптер совместим с устройствами интерфейса PCIe x1, x4, x8 и x16.

Код производителя: 30564, PCIe TO PCIe x1 Board (C) (EU)

Перед использованием адаптера необходимо внести изменения в файл конфигурации /boot/firmware/config.txt:

dtparam=pciex1

dtparam=pciex1_gen=3

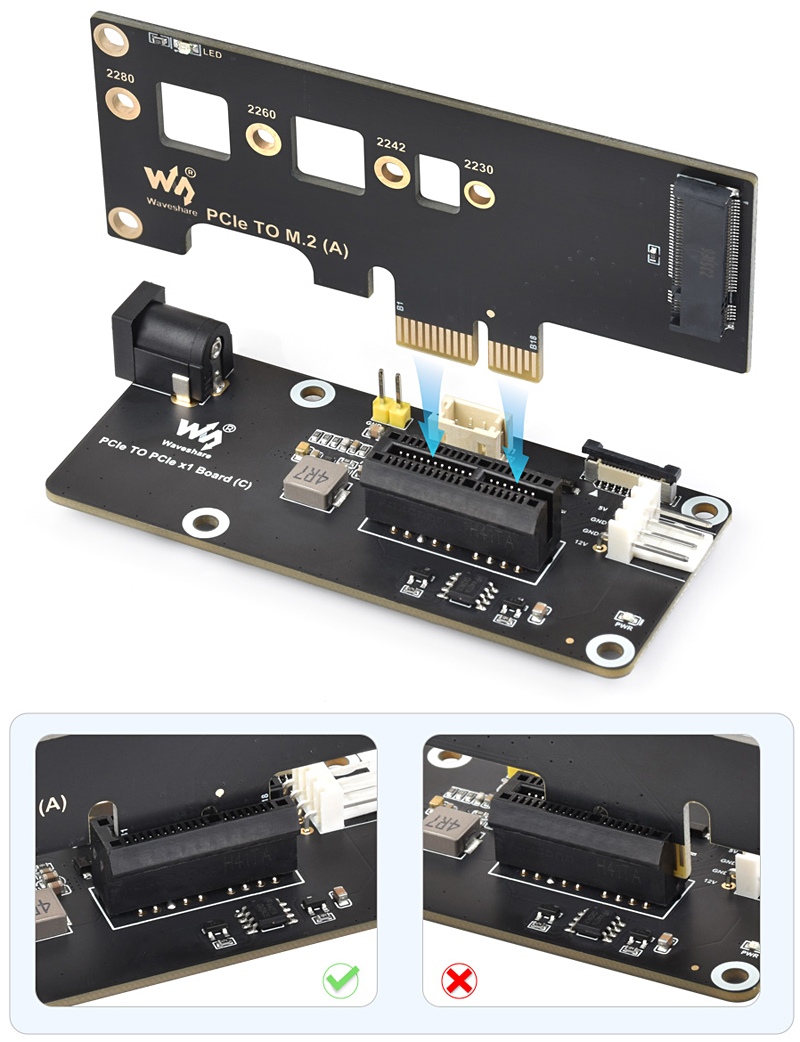

Пример установки платы расширения:

* Примечание: слот PCIe можно подключить только в одном направлении, как показано на рисунке выше.

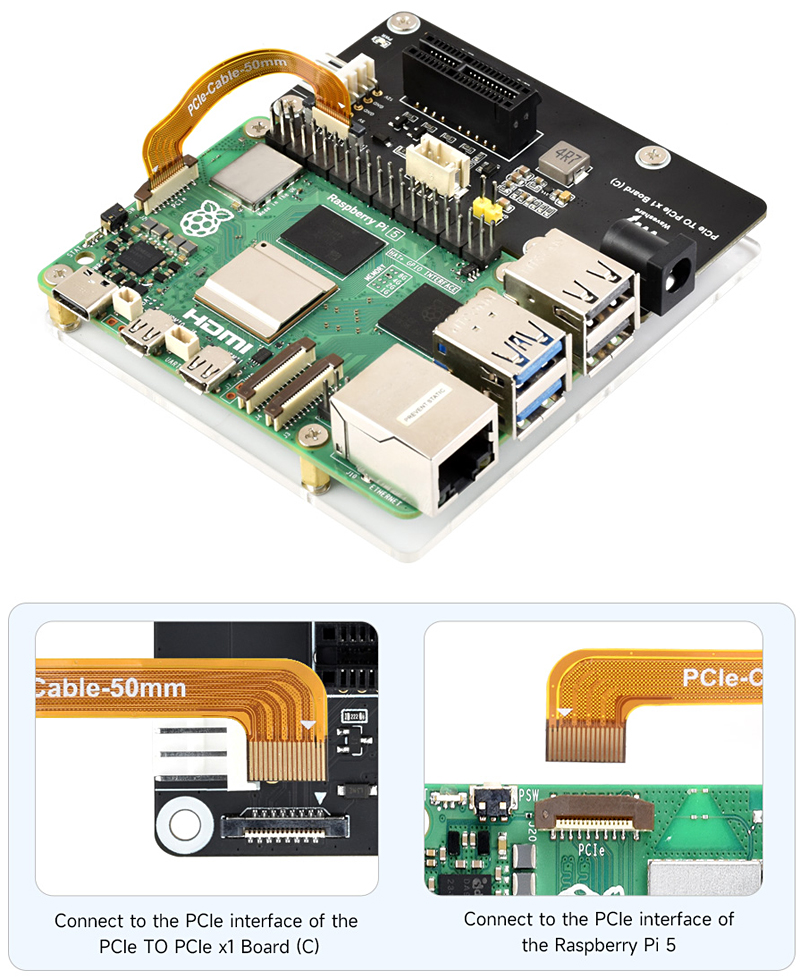

Подключение платы адартера к Raspberry Pi 5:

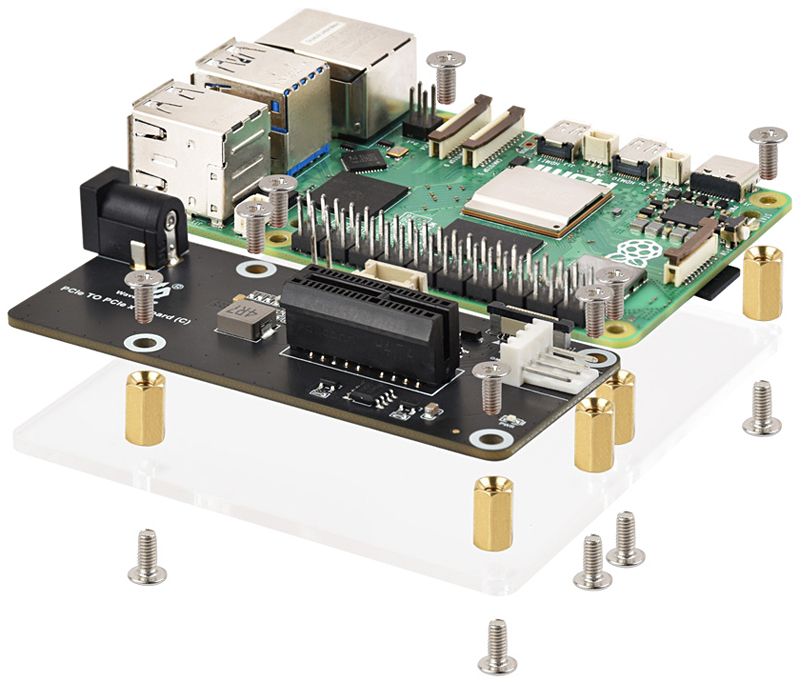

Пример установки адаптера:

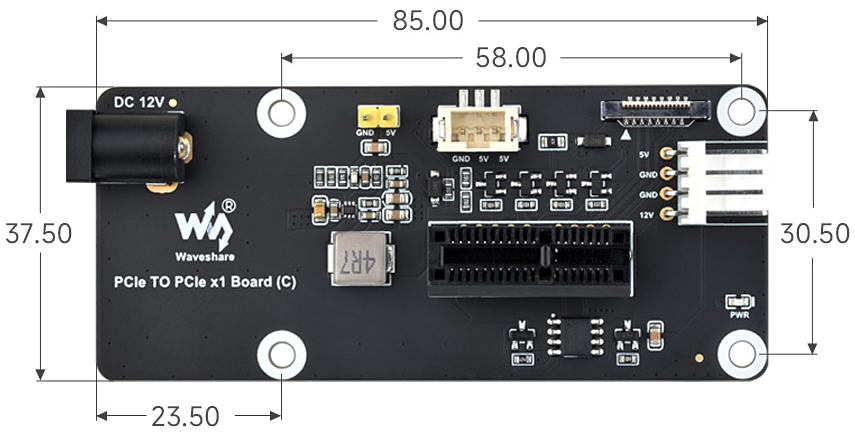

Габаритные размеры:

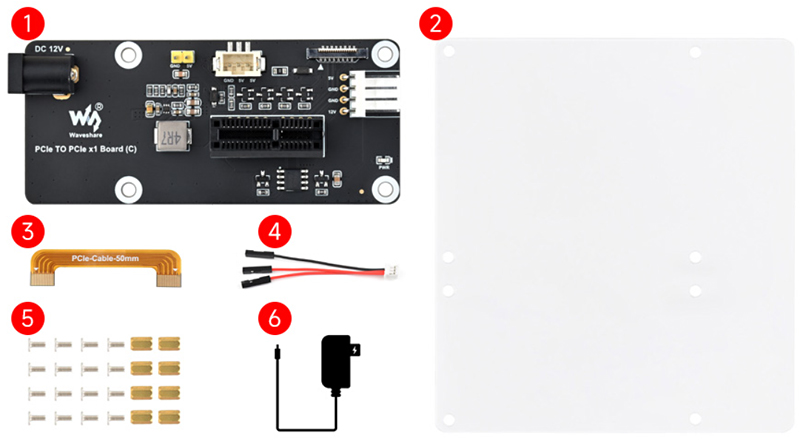

Комплектация:

1. Плата PCIe TO PCIe x1 (C) x1
2. Прозрачная акриловая монтажная пластина x1
3. PCIe-кабель-50мм x1
4. Кабель PH2.0 3PIN x1
5. Упаковка винтов x1
6. Блок питания 12 В 2 А x1

Ссылки:

• Wiki
