Плата разработчика ESP32-C6 с 1.47" дисплеем 172×320, 262K WiFi 6 & Bluetooth

SP32-C6-LCD-1.47 - это плата разработки микроконтроллера с поддержкой 2.4 ГГц Wi-Fi 6 и Bluetooth BLE 5, интегрированной 4 МБ Flash памятью. Встроенный 1.47-дюймовый ЖК-экран может плавно запускать программы GUI, такие как LVGL. В сочетании с различными периферийными интерфейсами подходит для быстрой разработки HMI и других приложений ESP32-C6.

Код производителя: 30381, ESP32-C6-LCD-1.47-M

Особенности:

• Оснащен высокопроизводительным 32-разрядным процессором RISC-V с тактовой частотой до 160 МГц и маломощным 32-разрядным процессором RISC-V с тактовой частотой до 20 МГц
• Поддерживает Wi-Fi 6 (802.11 b/g/n) 2.4 ГГц и Bluetooth 5 (LE) со встроенной антенной
• Встроенная память 320 КБ ROM, 512 КБ HP SRAM, 16 КБ LP SRAM и 4 МБ флэш-памяти

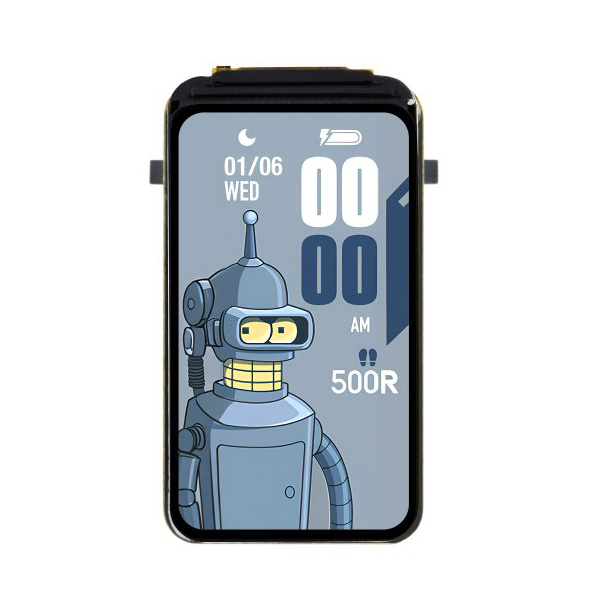

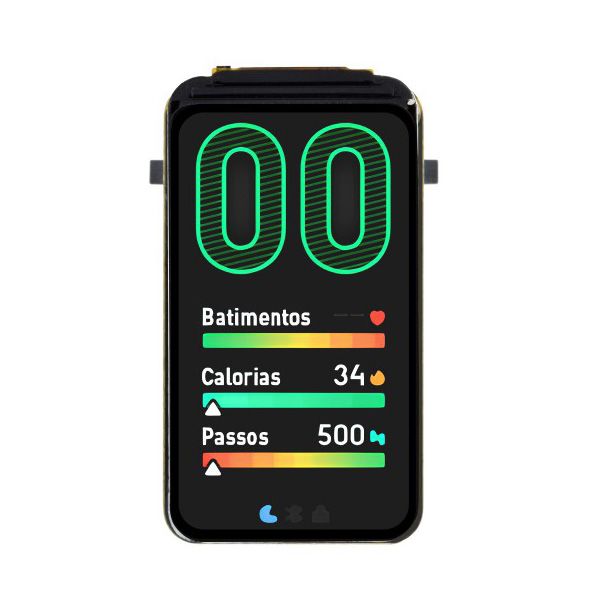

• Встроенный 1.47-дюймовый ЖК-дисплей, разрешение 172×320, 262 тыс. цветов
• Адаптация нескольких интерфейсов ввода-вывода, интеграция полноскоростного порта USB
• Встроенный слот для карт TF для внешнего хранения фотографий или файлов на карте TF
• Поддерживает точное управление, например, гибкую тактовую частоту и несколько режимов питания, что позволяет реализовать низкое энергопотребление в различных сценариях.
• Встроенный светодиод RGB с прозрачной акриловой сэндвич-панелью для создания крутого светового эффекта

ESP32-C6 подходит для приложений AIoT:

Работает на высокопроизводительном 32-разрядном процессоре RISC-V и маломощном 32-разрядном процессоре RISC-V, основная частота составляет до 160 МГц, мощные возможности вычислений на основе искусственного интеллекта и надежные функции безопасности.

Поддерживает несколько периферийных устройств:

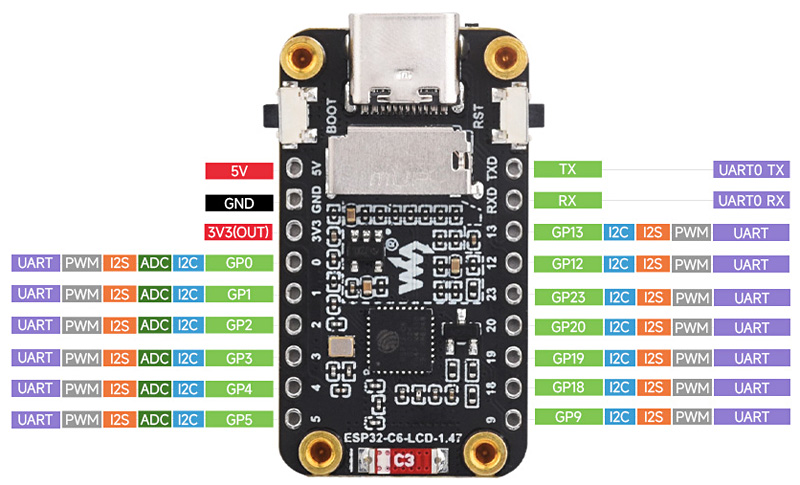

Поддерживает расширение нескольких периферийных устройств через разъем GPIO

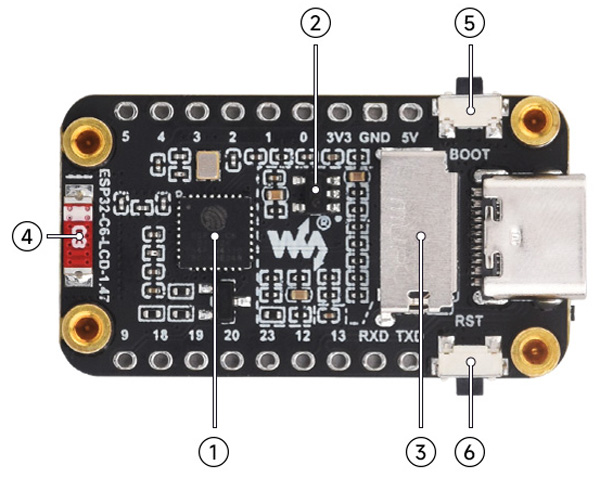

Расположение и назначение компонентов платы:

1. ESP32-C6FH4
2. ME6217C33M5G - Стабилизатор с малым падением напряжения, выходной ток 800 мА (макс.)
3. Слот для TF-карты
4. Бортовая керамическая антенна
5. Кнопка загрузки
6. Кнопка СБРОСА

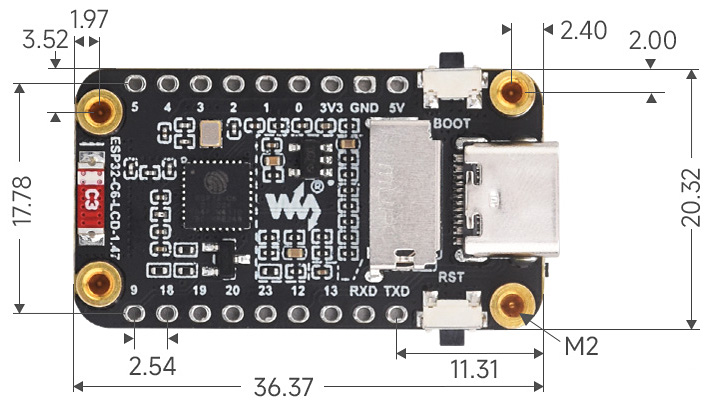

Габаритные размеры:

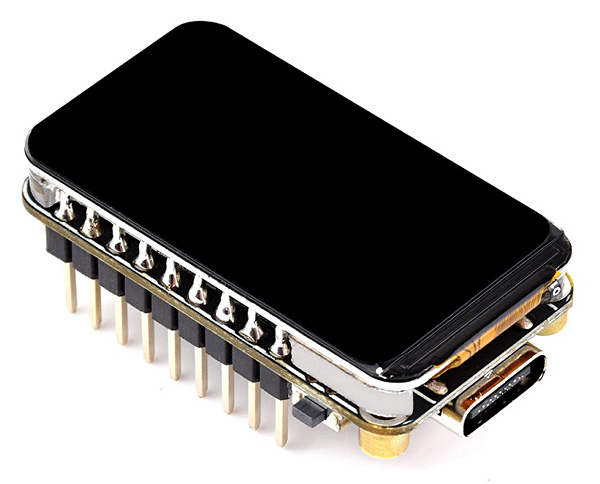

Комплектация:

1. ESP32-C6-LCD-1.47 с предварительно припаянным разъемом x1

Ссылки:

• Wiki
