Плата расширения GPIO для Raspberry Pi Pico, 1x Raspberry Pi стандарт 40-пин, 1x Pico 2×20-пин

код: ASC335

Waveshare
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
308 грн

в наличии



Купить в один клик

1
голосовать
Нашли дешевле?
  • Плата расширения GPIO для Raspberry Pi Pico, 1x Raspberry Pi стандарт 40-пин, 1x Pico 2×20-пин
  • Плата расширения GPIO для Raspberry Pi Pico, 1x Raspberry Pi стандарт 40-пин, 1x Pico 2×20-пин
  • Плата расширения GPIO для Raspberry Pi Pico, 1x Raspberry Pi стандарт 40-пин, 1x Pico 2×20-пин
  • Описание
  • Отзывы
  • Задать вопрос

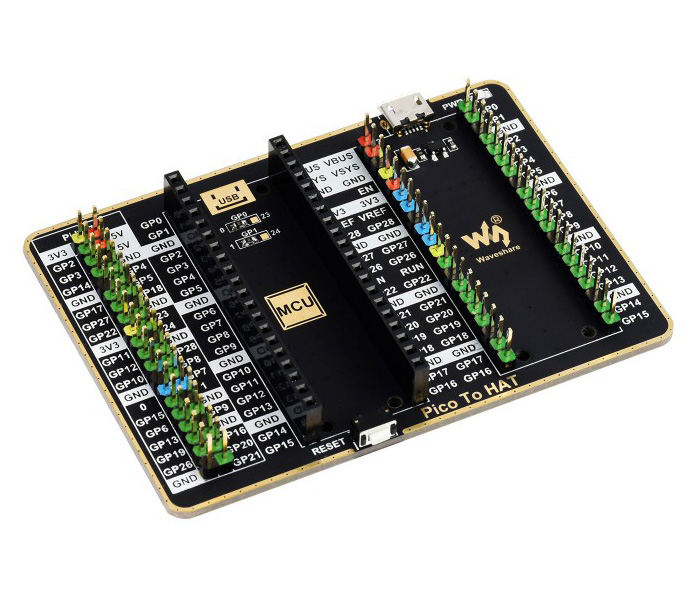

Расширитель GPIO для Raspberry Pi Pico с разъёмами 1x Raspberry Pi стандарт 40-пин, 1x Pico 2×20-пин.

Код производителя: 20477, Pico-To-HAT

Основный интерфейсы платы расширения:

Краткий обзор характеристики:

  • Стандартный разъем Raspberry Pi Pico «мама» для прямого подключения Raspberry Pi Pico (если разъем «папа» припаян к плате контроллера) или просто через перемычки
  • 1 стандартный разъем Raspberry Pi 40PIN и 1 разъем Pico 2×20PIN, позволяет подключать как платы расширения Raspberry Pi HAT, так и платы расширения Pico
  • Разъем питания USB, обеспечивает достаточное питание для нескольких модулей расширения
  • Кнопка сброса Breakout, удобная для отладки

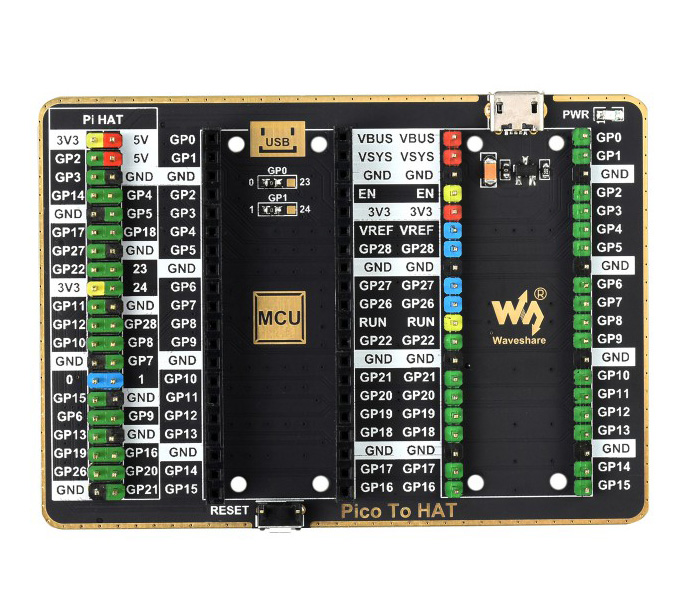

  • Понятные этикетки с распиновкой на передней стороне, простота использования
  • Покрытие иммерсионным золотом. Красивый и практичный дизайн с потрясающим внешним видом

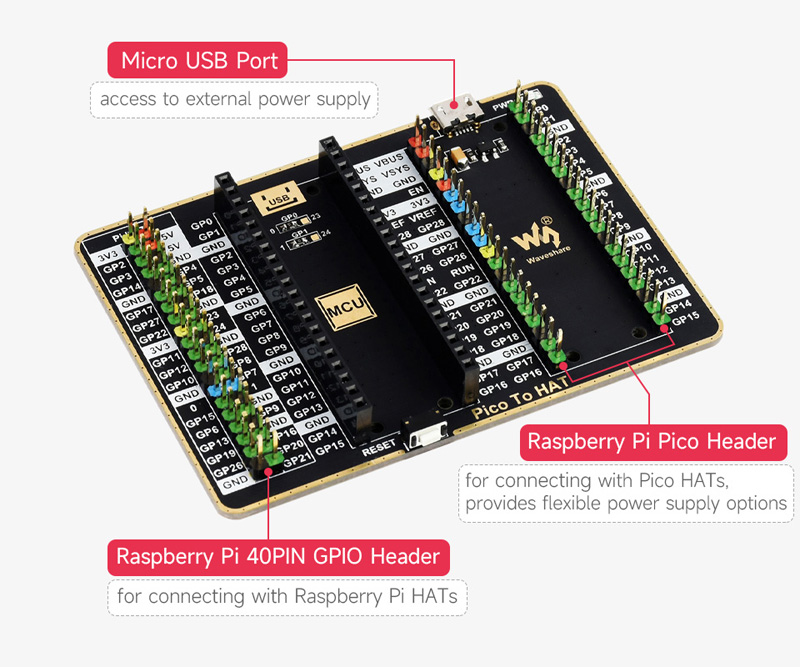

Совместимость с разъемом Raspberry Pi Pico:

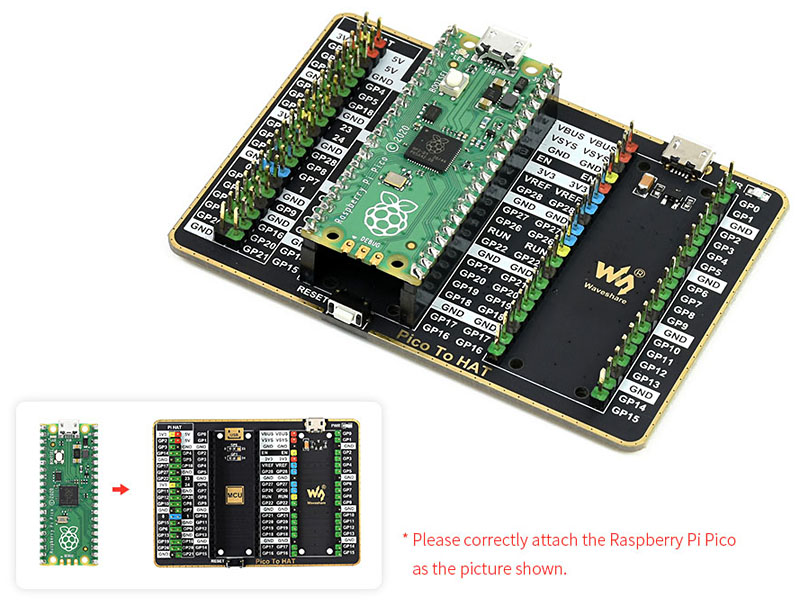

Центральный разъем для прямого подключения Raspberry Pi Pico

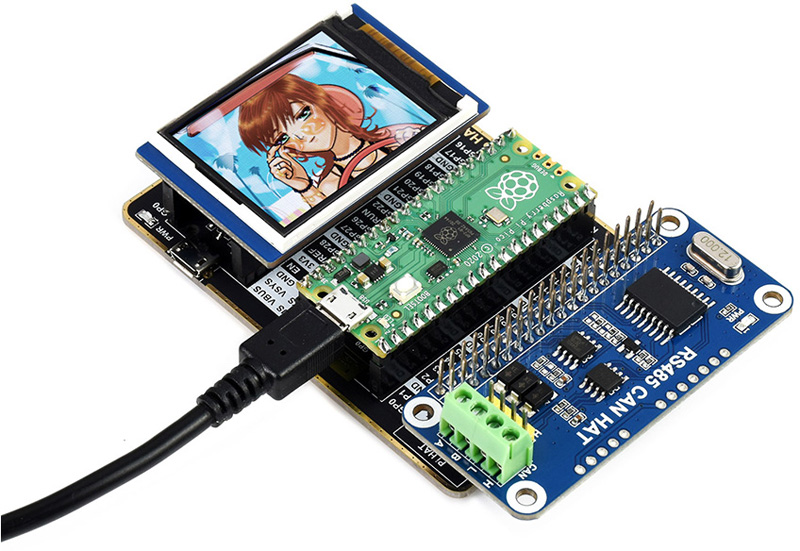

Плата позволяет подключать различные модули расширения Raspberry Pi:

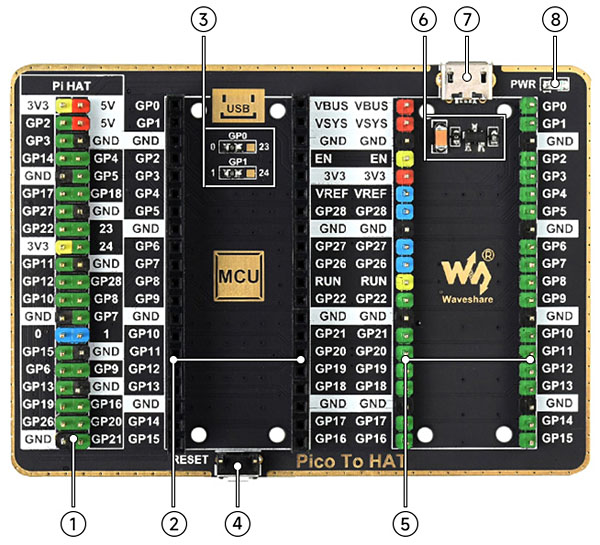

Расположение и назначение элементов платы:

  1. Разъем Raspberry Pi 40PIN GPIO - для подключения к Raspberry Pi HAT
  2. Разъем Raspberry Pi Pico - для подключения к Raspberry Pi Pico
  3. Выбор пина - Подключите GP0 и GP1 к GPIO0 и GPIO1 или GPIO23 и GPIO24 разъема Raspberry Pi 40PIN через резисторы.
  4. Кнопка сброса Пико
  5. Разъем Raspberry Pi Pico - для подключения к Pico HAT
  6. Внешняя схема входного питания - Питание по умолчанию через VBUS, поддерживает максимальный ток 1.5 А. Удалите резистор 0R, подайте питание на VSYS через МОП-транзистор, тогда, когда на VBUS есть напряжение, схема может поддерживать максимальный ток 2.5 А (транзистор должен быть рассчитан на больший ток)
  7. Порт Micro USB - для подключения внешнего источника питания
  8. Индикатор питания

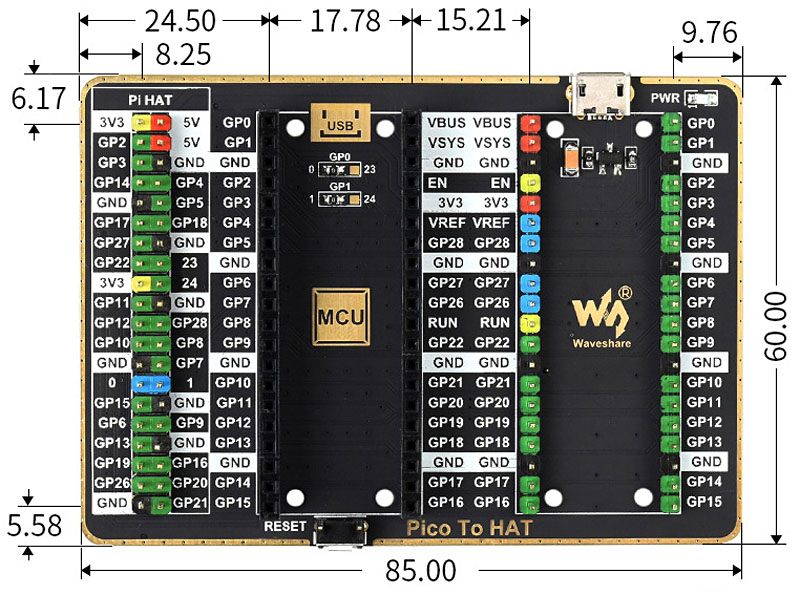

Габаритные размеры:

Комплектация:

  1. Pico-To-HAT x1
