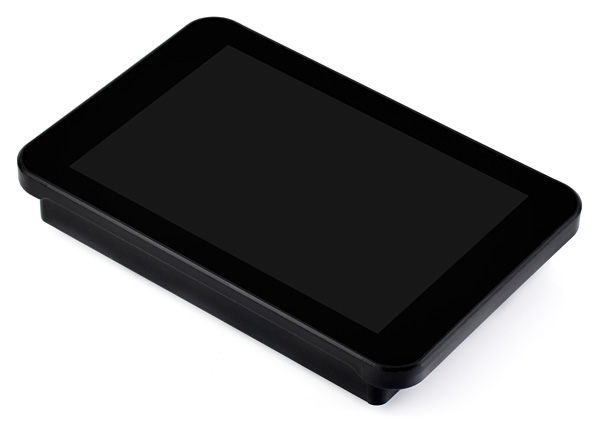

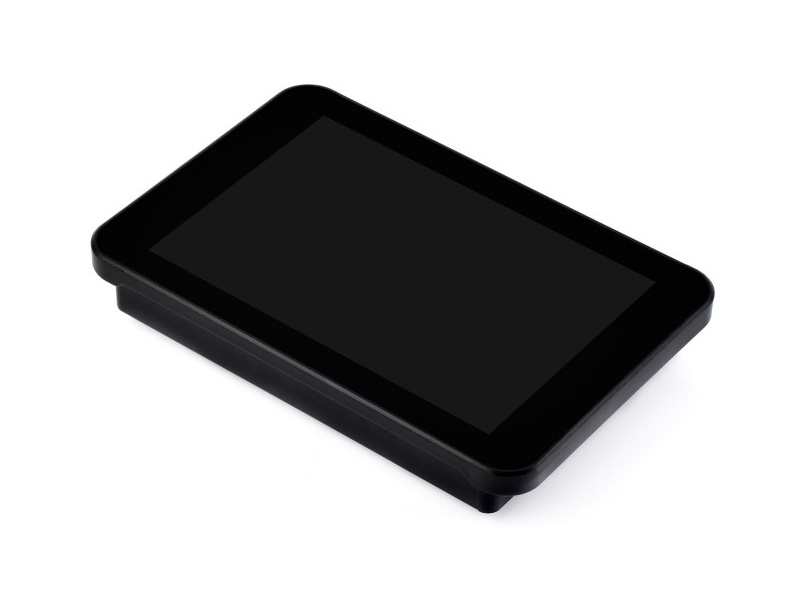

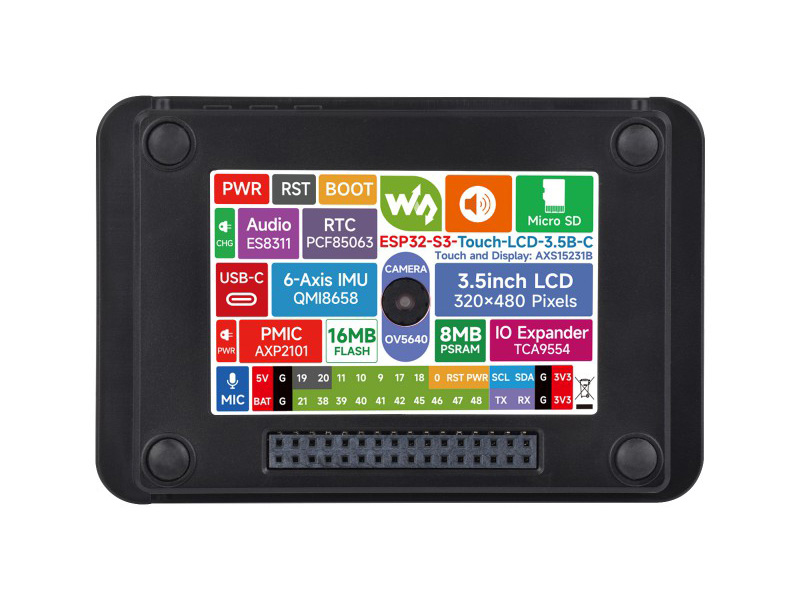

Умный IPS дисплей 3.5" 320×480 262K цветов на ESP32-S3 с тачскрином, камерой и корпусом

Умный дисплей с сенсорным экраном построен на микроконтроллере ESP32-S3 с 3.5-дюймовым дисплеем с емкостной сенсорной панелью. Применен дисплей с параметрами: разрешением 320×480 пикселей, IPS-панель, 262 тыс. цветов. На плате контроллера имеется встроенный интерфейс камеры, поддержка Wi-Fi и Bluetooth 5. Вся конструкция размещена в практичном пластиковом корпусе. В дисплее имеется интегрированный аудиовход и выход, обеспечивающие взаимодействие с искусственным интеллектом и автономное голосовое управление.

Код производителя: 30934, ESP32-S3-Touch-LCD-3.5-C

ESP32-S3-Touch-LCD-3.5 - это высокопроизводительная, высокоинтегрированная плата MCU, разработанная Waveshare. Встроенный 3.5-дюймовый емкостный сенсорный IPS-дисплей, ИС управления питанием, 6-осевой датчик (3-осевой акселерометр и 3-осевой гироскоп), RTC, маломощный аудиокодек и т. д., всё необходимое,что упрощает разработку и быструю интеграцию в продукты.

Ключевые особенности:

• Оснащен двухъядерным процессором ESP32-S3R8 Xtensa 32-бит LX7, основная частота до 240 МГц
• Поддерживает Wi-Fi 2.4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE) со встроенной антенной
• Встроенная память SRAM объемом 512 КБ и ROM объемом 384 КБ, а также встроенная память PSRAM объемом 8 МБ и внешняя флэш-память объемом 16 МБ.
• Разъем Type-C, улучшающий совместимость устройств, более простой в использовании
• Встроенный 3.5-дюймовый емкостный сенсорный дисплей для четкого цветного отображения изображения, разрешение 320 × 480, 262 тыс. цветов
• Встроенный драйвер дисплея ST7796 и емкостный сенсорный чип FT6336, использующие интерфейсы SPI и I2C соответственно, эффективно экономят ресурсы ввода-вывода
• Встроенный 6-осевой IMU QMI8658 (3-осевой акселерометр и 3-осевой гироскоп) для обнаружения жестов движения, подсчета шагов и т. д.
• Встроенный чип RTC PCF85063, питаемый от основной литиевой батареи через чип AXP2101, с зарезервированным разъемом батареи RTC для подключения резервной батареи, что обеспечивает функционирование RTC во время замены основной батареи.
• Встроенные программируемые кнопки PWR и BOOT для легкой разработки пользовательских функций
• Встроенный разъем для зарядки/разрядки литиевой батареи 3.7 В с разъёмом MX1.25
• Адаптация I2C, UART, USB и нескольких контактов GPIO для подключения периферийных устройств и отладки
• Встроенный слот для карт TF для расширенного хранения и быстрой передачи данных, подходит для таких приложений, как запись данных и воспроизведение мультимедиа, что упрощает проектирование схемы.
• Встроенный интерфейс камеры, совместимый с основными камерами, такими как OV2640 и OV5640
• Использует микросхему AXP2101 для эффективного управления питанием, поддерживает несколько выходов напряжения, зарядку аккумулятора, управление аккумулятором, оптимизацию срока службы аккумулятора и т. д.

Поддерживает речевое взаимодействие с искусственным интеллектом:

Обеспечивает доступ к крупным онлайн-платформам моделирования, таким как DeepSeek, Doubao и т. д.

Емкостный сенсор:

Подходит для разработки различных интеллектуальных устройств, обеспечивая взаимодействие человека и машины.

Встроенный аудиокодек:

Поддерживает высококачественную обработку звука, обеспечивая чистый и качественный аудиовход и выход.

Поддерживает OV2640 / 0V5640 и другие популярные камеры:

Опционально для модуля камеры OV5640 5MP, подходит для захвата изображений, видеонаблюдения и других применений.

Поддерживает ESP-IDF, Arduino IDE:

Комплексный SDK, ресурсы для разработчиков, учебные пособия, которые помогут вам легко начать работу

Поддержка Wi-Fi и BLE 5:

ESP32-S3 поддерживает 2.4 ГГц Wi-Fi (802.11 ax/b/g/n) с поддержкой полосы пропускания 40 МГц, его подсистема Bluetooth Low Energy поддерживает Bluetooth 5 (LE) и Bluetooth Mesh.

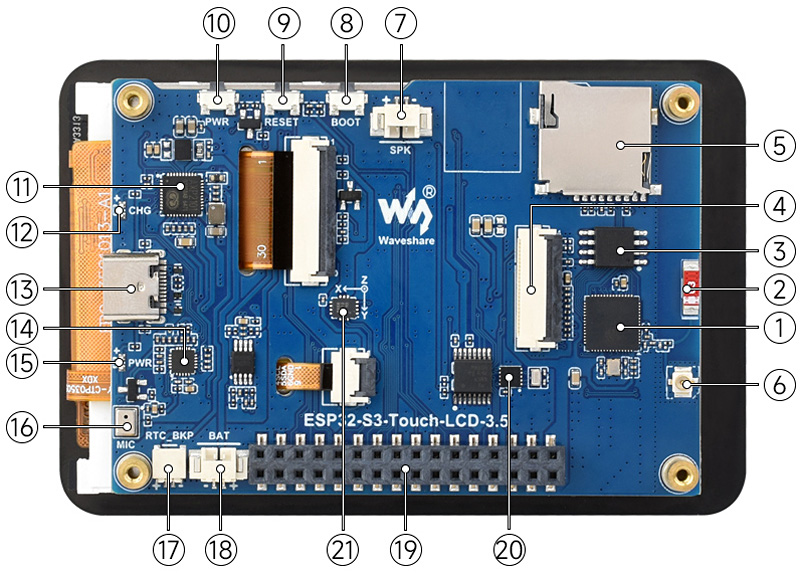

Размещение и назначение компонентов платы:

1. ESP32-S3R8 - SoC с WiFi и Bluetooth, рабочей частотой до 240 МГц, с встроенной памятью PSRAM 8 МБ
2. Бортовая антенна
3. W25Q128JVSIQ - 16 МБ NOR-Flash
4. Интерфейс камеры - Поддерживает основные камеры, такие как OV5640 / OV2640
5. Слот для TF-карты
6. Разъем антенны IPEX 1 - Зарезервированный разъем, включается путем перепайки встроенного резистора
7. Разъем динамика MX1.25
8. Кнопка загрузки
9. Кнопка СБРОСА
10. Кнопка ПИТАНИЯ
11. AXP2101 - Высокоинтегрированная ИС управления питанием
12. Индикатор заряда
13. Порт USB Type-C
14. Микросхема аудиокодека с низким энергопотреблением ES8311
15. Индикатор питания
16. Микрофон
17. Разъем SH1.0 - для подключения перезаряжаемой батареи RTC
18. Разъем для литиевой батареи MX1.25 - Разъем MX1.25 2P для литиевой батареи 3.7 В, поддерживает зарядку и разрядку
19. Разъем GPIO с шагом 2.54 мм. - Адаптация доступных контактов функции ввода-вывода для простого расширения.
20. PCF85063 - чип RTC
21. 6-осевой IMU QMI8658 - включает в себя 3-осевой гироскоп и 3-осевой акселерометр

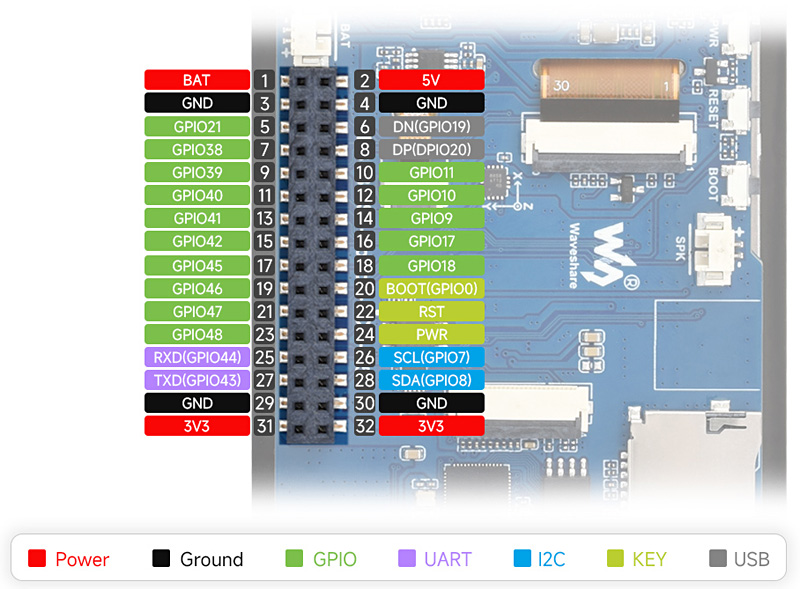

Назначение контактов GPIO разъёма:

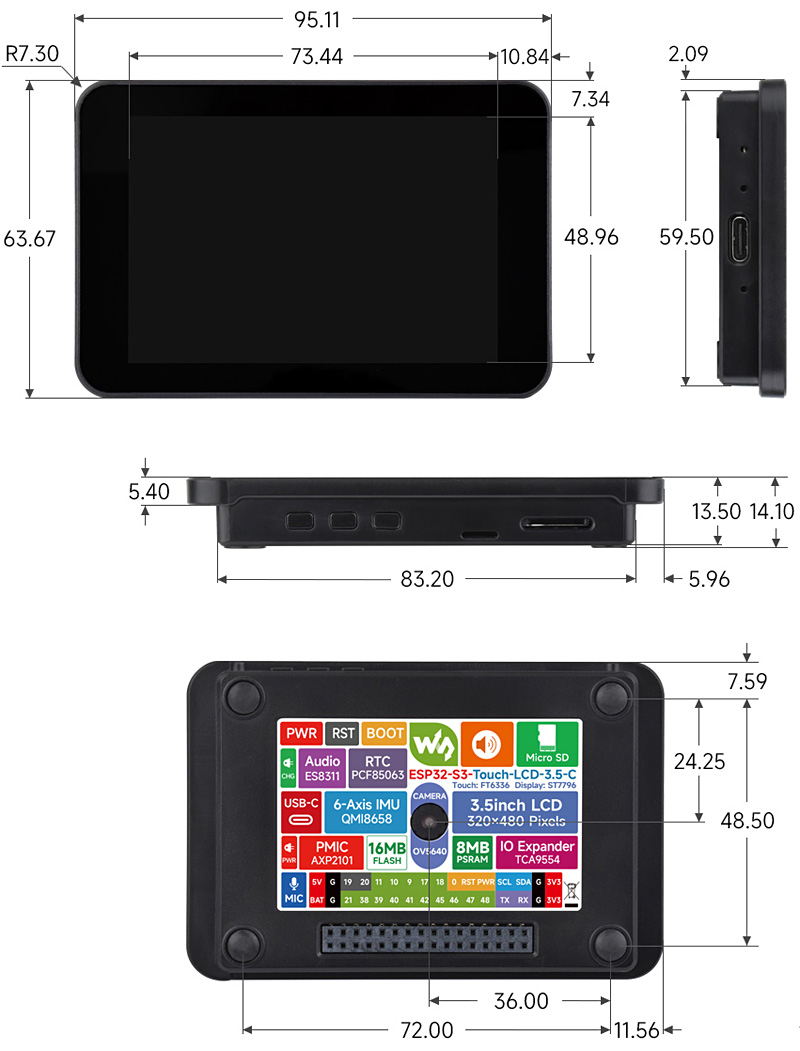

Габаритные размеры:

Комплектация:

1. ESP32-S3-Touch-LCD-3.5 с чехлом и камерой OV5640 x1

Ссылки:

• Wiki
