LattePanda Mu Micro x86 Compute Module Evaluation Kit (N100, 8ГБ/64ГБ)

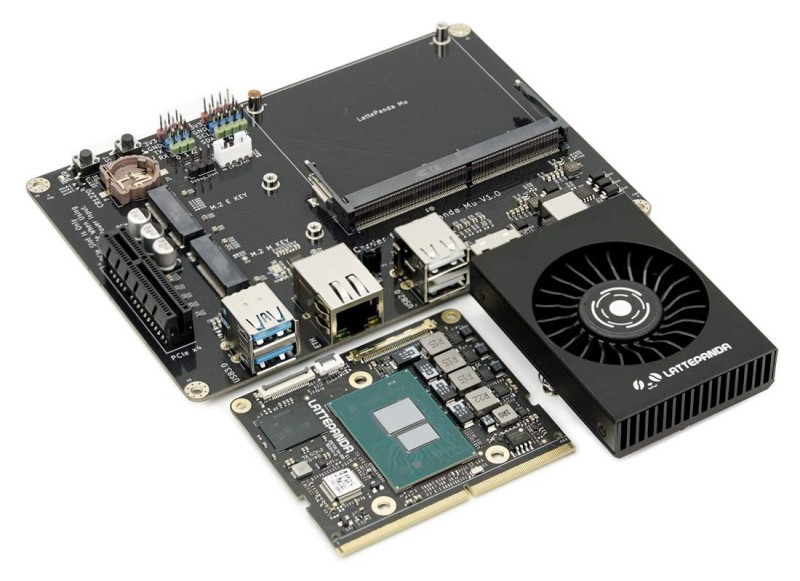

LattePanda Mu x86 Compute Module Evaluation Kit - это комплексный комплект для разработки, предназначенный для разработчиков оборудования. Он включает в себя LattePanda Mu - A Micro x86 Compute Module (N100 CPU,8 ГБ RAM,64 ГБ eMMC) , Lite Carrier Board и Active Cooler . Этот комплект подходит для оценки распространенных интерфейсов, таких как USB, HDMI, PCIe, UART, и может использоваться для оценки решений, проектирования прототипов и многого другого. Он предоставляет обильные материалы для проектирования с открытым исходным кодом, чтобы ускорить процесс разработки и сделать разработку оборудования более эффективной и удобной.

Маленький, но мощный:

Вычислительный модуль LattePanda Mu x86 оснащен четырехъядерным процессором Intel N100 с турбочастотой 3.4 ГГц, что обеспечивает достаточную производительность и возможности многозадачности для большинства приложений. Оснащенный процессором Intel N100, вычислительный модуль LattePanda Mu обеспечивает многоядерный результат 3115 и одноядерный результат 1217 на Geekbench 6, превосходя Raspberry Pi 5, Intel Celeron N5105 и Atom x5-Z8350. Производительность его процессора вдвое превышает производительность Raspberry Pi 5.

Размером с карточку:

Несмотря на небольшие размеры (69.6 x 60 мм), карманный размер компьютера-на-модуле LattePanda Mu позволяет интегрировать его в устройства с ограниченным пространством, обеспечивая мощные вычисления, не занимая много места.

Гибкость в производительности и энергии:

TDP процессора можно регулировать от 6 Вт до 35 Вт, что обеспечивает гибкость в использовании мощности и тепловыделении. Настройка 6 Вт обеспечивает эффективную работу с минимальным нагревом и бесшумным пассивным охлаждением, в то время как настройка 35 Вт обеспечивает надежную производительность, но требует активного охлаждения.

Гибкость портов и расширений:

Вычислительный модуль LattePanda Mu предоставляет обширные интерфейсы, такие как 3 HDMI/DisplayPort, 8 USB 2.0, до 4 USB 3.2, 9 линий PCIe 3.0, 2 SATA 3.0 и 64 расширяемых GPIO. Это обеспечивает непревзойденную гибкость и расширяемость, позволяя вам создавать конкретное решение.

Поддержка нескольких систем:

Компьютер-на-модуле LattePanda Mu x86 поддерживает несколько операционных систем, включая Windows 10, Windows 11, Ubuntu, гарантируя, что всегда найдется та, которая соответствует вашим потребностям.

Интерфейсы Интегрированные общие интерфейсы:

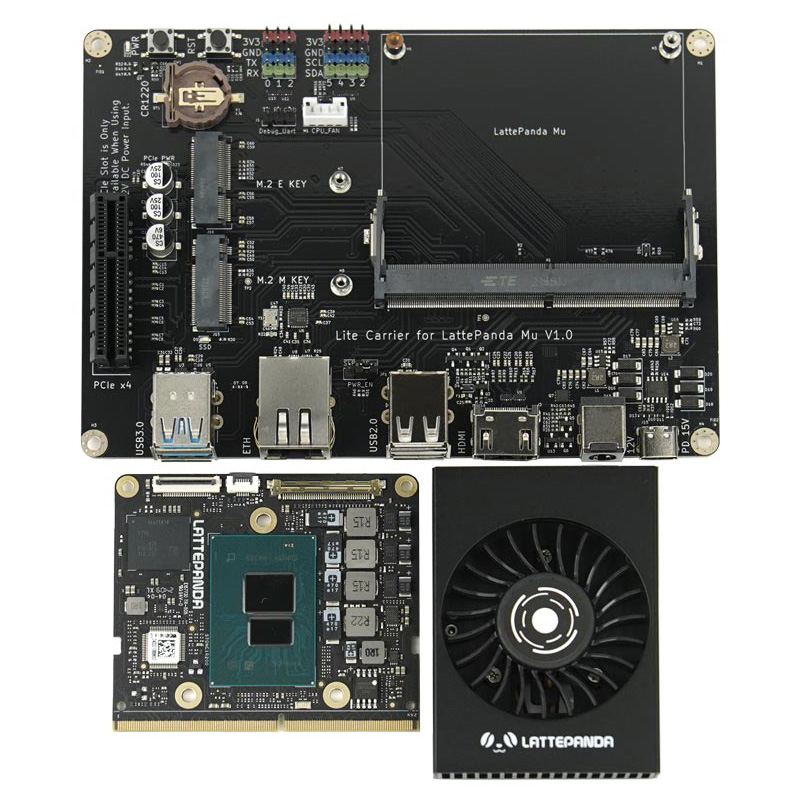

Lite Carrier Board для LattePanda Mu:

Эта облегченная несущая плата включает в себя USB 3.0, Ethernet, PCIe 3.0, M.2 M key, M.2 E key, HDMI и т. д. Ее комплексная интеграционная конструкция и компактный размер делают ее более удобной в использовании и экономически эффективной.

Широкий диапазон входного напряжения:

Эта облегченная несущая плата поддерживает широкий диапазон входного напряжения 12~20 В, что позволяет осуществлять прямое подключение к литиевой батарее 4S без необходимости использования дополнительного модуля регулятора напряжения. Такая конструкция с широким диапазоном входного напряжения значительно повышает адаптивность и портативность продукта.

Слот расширения PCIe 3.0 x4:

Эта облегченная несущая плата оснащена стандартным слотом PCIe 3.0 x4, что позволяет легко расширять различные периферийные устройства, такие как графические карты, звуковые карты, сетевые карты и т. д., обеспечивая более высокую производительность вашего проекта (этот интерфейс доступен только при использовании с источником питания 12 В).

Слот расширения M.2:

Помимо слота PCIe, эта несущая плата также оснащена слотами M.2 M key 2230 и M.2 E key 2230, которые позволяют легко расширить жесткие диски SSD и беспроводные сетевые карты WLAN, открывая больше возможностей для вашего проекта.

Стандартный размер 3.5 дюйма:

Эта облегченная плата-носитель использует стандартный размер 3.5-дюймовых встраиваемых материнских плат, что чрезвычайно удобно для установки и сопряжения с другими устройствами. Эта стандартизированная конструкция позволяет ей легко интегрироваться в ваши различные проекты и системы.

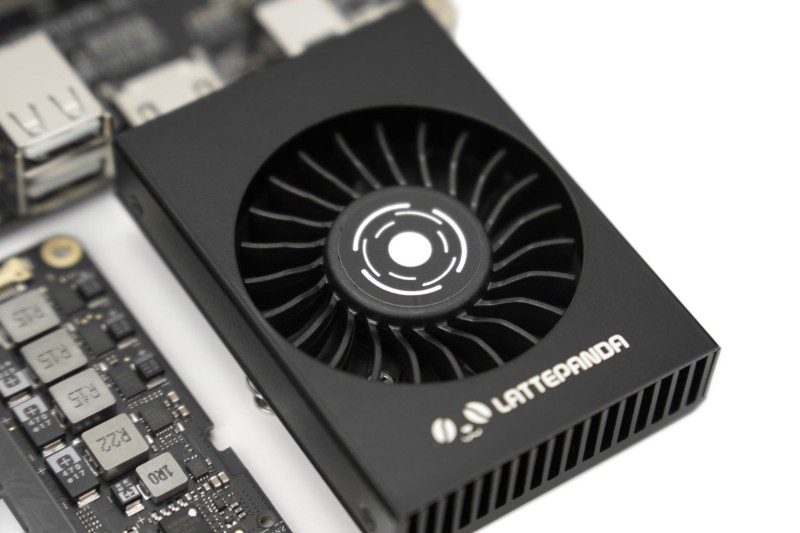

Продукт 3 в этом наборе - LattePanda Mu Active Cooler:

LattePanda Mu Active Cooler - это высококачественный кулер, разработанный специально для вычислительного модуля LattePanda Mu. Он обеспечивает идеальную интеграцию между LattePanda Mu и несущей платой, позволяя вам свободно создавать различные проекты DIY. Этот малошумный вентилятор обеспечивает стабильную температуру для вашего LattePanda Mu, а ребра теплоотвода быстро поглощают тепло, выделяемое процессором. Этот простой, но эффективный метод всегда поддерживает ваш LattePanda Mu в наилучшем состоянии! Корпус из алюминиевого сплава обладает превосходной теплопроводностью и поставляется с высококачественными материалами с фазовым переходом для еще лучшего рассеивания тепла.

• Радиатор из алюминиевого сплава с активным охлаждением
• Материал из алюминиевого сплава, устойчив к коррозии и долговечен

Характеристики:

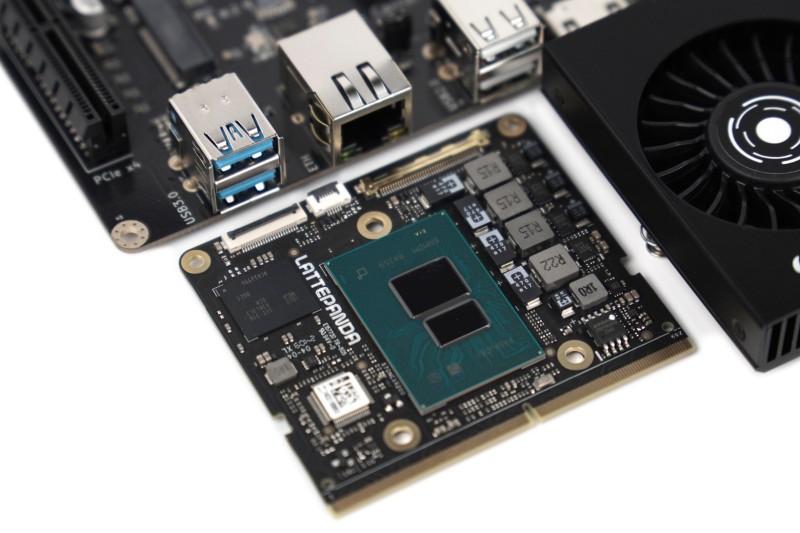

Модуль вычисления LattePanda Mu:

• Процессор: Intel Processor N100 4 ядра до 3.4 ГГц
• Память: LPDDR5 4800MT/s 8GB с поддержкой IBECC
• Память: eMMC 5.1 64 ГБ
• Дисплей: 3 выхода; Максимальное разрешение 4096 x 2160 при 60 Гц
• Ввод-вывод:
  • PCIe 3.0: до 9 линий
  • SATA 3.0: до 2 портов
  • USB 3.2 (10 Гбит/с): до 4 портов
  • USB 2.0 (480 Мбит/с): 8 портов
  • I2C, UART и GPIO
• Питание: от 9 В до 20 В
• Операционная система: Windows, Ubuntu
• Окружающая среда: 0~60°C; относительная влажность 0~80%
• Размер: 69.6 x 60 мм

Плата-носитель Lite для LattePanda Mu:

• Потребляемая мощность:
• • USB Type-C: 15 В (макс. 3 А)
  • DC 5.5x2.5 мм: 12~20 В (макс. 10 А)
• Внутренние интерфейсы:
  • Слот PCIe 3.0 x4 (доступен только при использовании источника питания 12 В)
  • M.2 M-ключ 2230 (PCIe 3.0 x1)
  • M.2 E-ключ 2230 (PCIe 3.0 x1, USB2.0)
  • Гнездо для батареи RTC (CR1220 3 В)
  • Разъем для вентилятора ЦП
  • Gravity-4P UART
  • Gravity-4P I2C

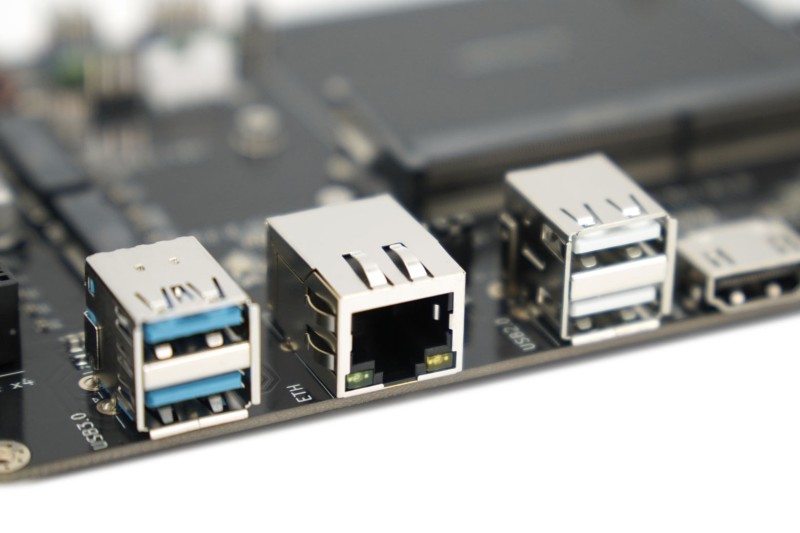

• Внешние интерфейсы
• • USB 3.2 10 Гбит/с x2
  • Гигабитный Ethernet
  • USB 2.0 x2
  • HDMI 2.0
  • USB Type-C (только для питания)
  • DC 5.5x2.5 мм
• Размер: 146 × 102 мм

Плата-носитель Lite для LattePanda Mu:

• LattePanda Mu Активный охладитель:
• Совместимо: LattePanda Mu
• Рабочее напряжение: 5 В
• Рабочий ток: 0.35А
• Максимальная скорость вращения: 4000 об/мин
• Длина провода: 105 мм
• Тип интерфейса: PH2.0-4P
• Размеры: 69.6 * 50.4 * 19 мм
• Материал: алюминиевый сплав
• Вес: 69 г

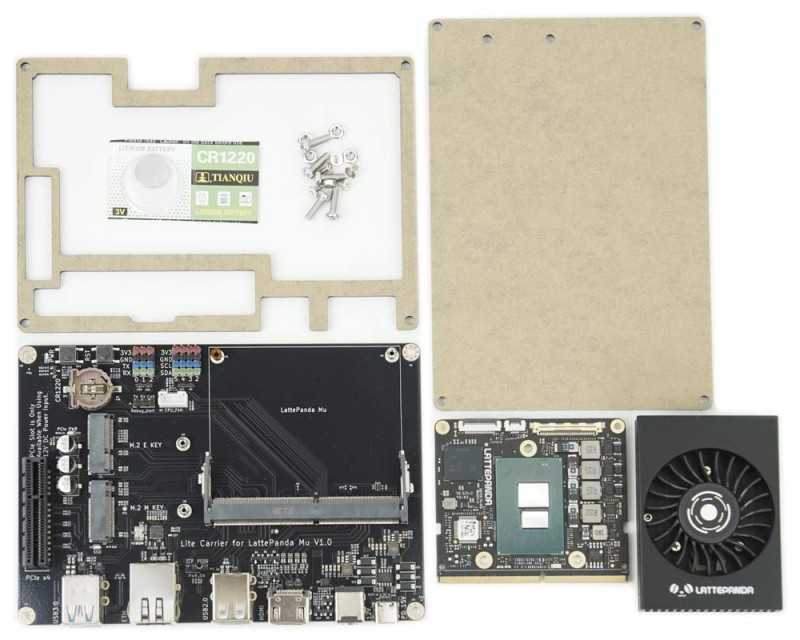

Комплектация:

• Вычислительный модуль LattePanda Mu (процессор N100, 8 ГБ ОЗУ, 64 ГБ eMMC) x1
• Руководство по продукту x1
• Плата Lite Carrier x1
• Акриловая базовая пластина x1
• Набор винтов для платы Lite Carrier x1
• Батарейка-таблетка CR1220 x1
• Активный охладитель LattePanda Mu x1

Ссылки:

• Официальный сайт
• Файлы и библиотеки плат-носителей с открытым исходным кодом
• Репозиторий с открытым исходным кодом
