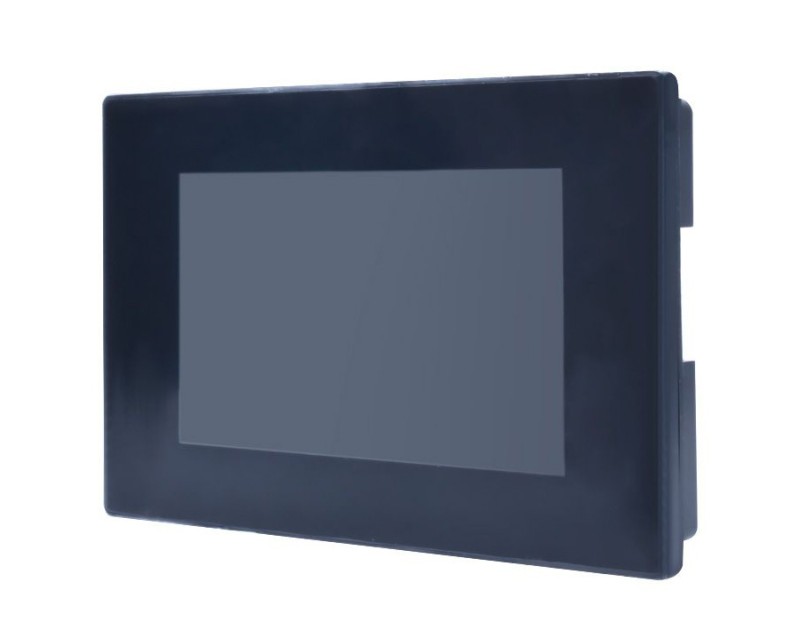

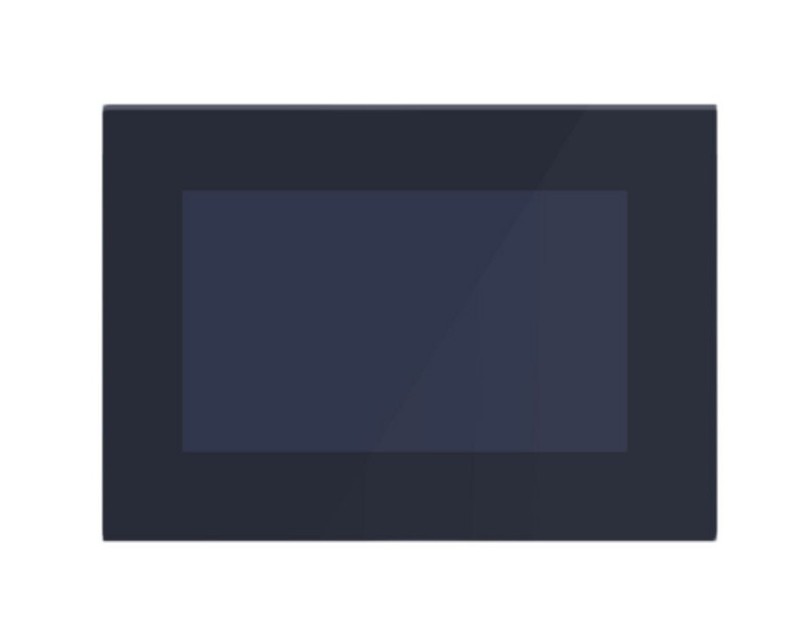

5.0'' NEXTION NX8048P050-011R-Y Nextion Intelligent Series 800x480 в корпусе

NEXTION NX8048P050-011R-Y – 5" резистивная сенсорная панель HMI серии Nextion Intelligent в корпусе. В отличии от серии Basic и Enhanced серия Intelligent является самой продвинутой в линейке среди всех панелей NEXTION. Данные панели оснащены более мощным MCU, увеличеным объемом флэш-памяти и SRAM. Данная серия поддерживает расширенные программные функции, прозрачность компонентов, эффект загрузки страницы, перемещение и перетаскивание компонентов и т. д.

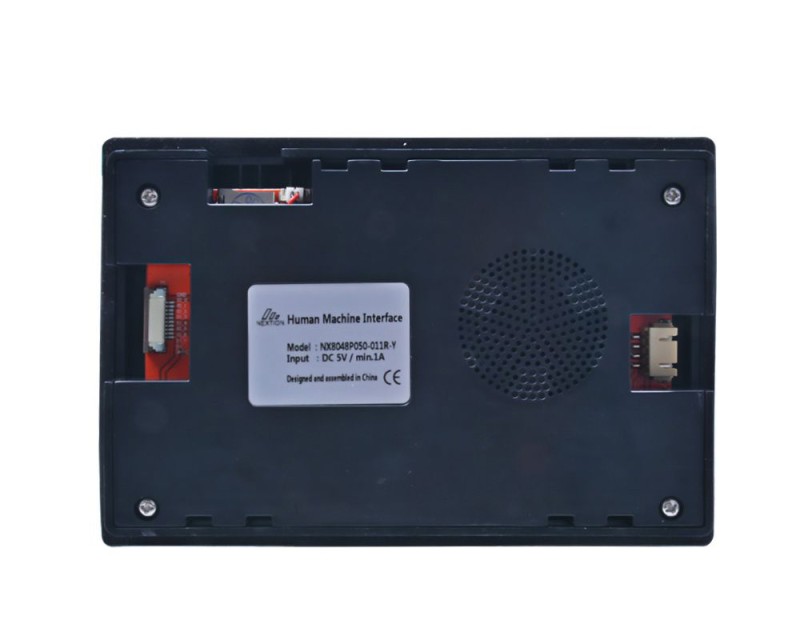

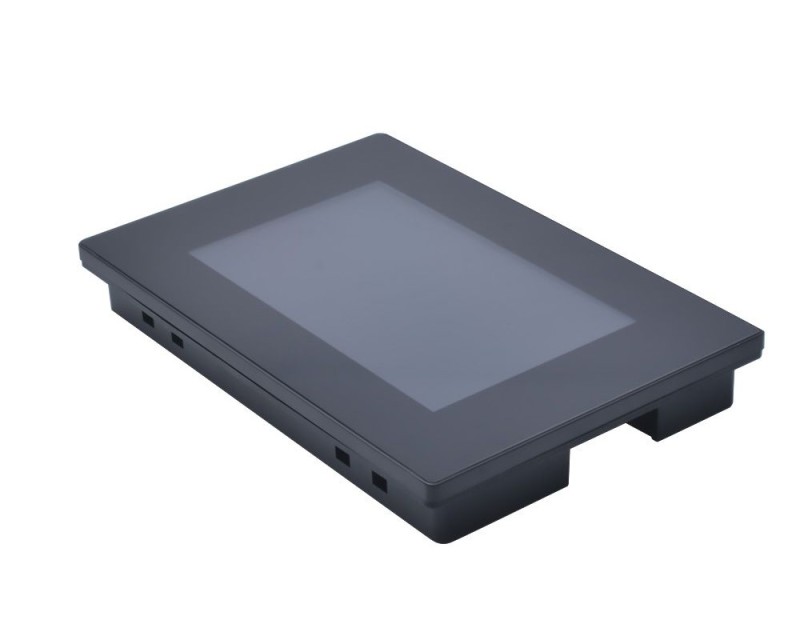

Дисплей имеет разрешение 800 x 480, MCU с частотой в 200 МГц, объем SRAM составляет 512 КБ, объем флэш-памяти 128 МБ, а объем EEPROM 1024 байт. Панель оснащена аудио разъемом для подключения внешнего динамика, модулем RTC и слотом для карт памяти Micro SD (Формат FAT32. Максимальный объем 32ГБ. Разъем для карты microSD используется исключительно для обновления прошивки Nextion или проекта HMI). Дисплей поставляется в корпусе, надёжно защищающем плату и дисплей.

Характеристики:

• Бренд: Nextion
• Модель: NX8048P050
• Размер дисплея: 5.0″
• Разрешение: 800*480
• Сенсорная панель: RTP/CTP
• Частота микроконтроллера: 200 МГц
• Flash память программ: 128 МБ
• Оперативная память: 512КБ
• EEPROM: 1024 байта
• GPIO: 8, IO0-IO7 поддерживают входные, выходные и компонентные события привязки, IO6-IO7 поддерживают ШИМ
• Часы реального времени: Да (CR1220)
• Потребляемая мощность: Постоянный ток 5 В 1 А
• Порт USART: XH2.54 4P
• Температура хранения: -30 ~ 85 °С
• Рабочая температура: -20 ~ 70 °С
• Компоненты редактора Nextion
• Текст, Прокручиваемый текст, Число, Xfloat, Кнопка, Индикатор выполнения, Изображение, Обрезка, Горячая точка, TouchCap, Датчик, Форма сигнала, Ползунок, Таймер, Переменная, Кнопка с двумя состояниями, Флажок, Радио, QR-код, Переключатель, ComboBox, TestSelect, SLText, DataRecord, FileStream, Gmov, Видео, Аудио, ExPicture
• Непрозрачность компонента: Да
• Эффект нагрузки: Да
• Анимация: Да
• Видео: Да
• Аудио: Да
• Кодировка символов: ascii, utf-8, iso-8859-1~15, gb2312, ks_c_5601-1987, big5, windows-874/1255/1256/1257/1258, koi8-r, shift-jis
• Сглаживающий шрифт: Да

Разработка графического интерфейса под панели NEXTION осуществляется в программе Nextion Editor. Данное программное обеспечение предоставляет простой способ создания интуитивно понятного и превосходного сенсорного пользовательского интерфейса даже для новичков. С помощью него пользователь может добавлять статическое изображение в качестве фона, определить функции по компонентам, создать простой графический интерфейс за считанные минуты. Простые компоненты с перетаскиванием и простые текстовые инструкции в формате ASCII значительно сократят рабочие нагрузки на разработку проекта HMI и помогут разрабатывать проекты быстро и с минимальными затратами.

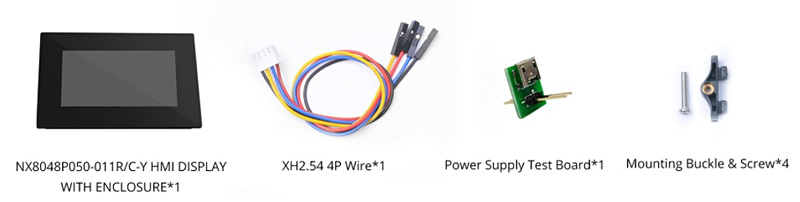

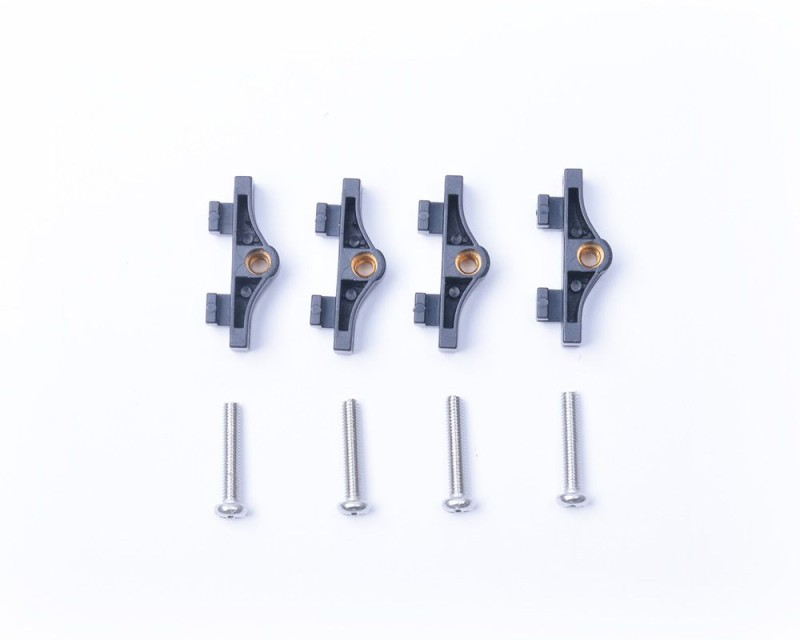

Комплектация:

Nextion Editor предоставляет различную кодировку символов.

25+ компонентов WYSIWYG

Возможность отладки проекта HMI, даже без дисплея Nextion. Область ввода инструкций позволяет отправлять любые команды Nextion для проверки обратной связи и взаимодействия.

Возможность создания шрифтов и стилей текста

Возможность воспроизведение мультимедийного контента в вашем проекте HMI

Простые текстовые инструкции в формате ASCII значительно уменьшат рабочую нагрузку на разработку вашего проекта HMI

Операционные команды позволяют пользователям программировать взаимодействия HMI путем кодирования в окнах событий

Поддержка простых операторов присваивания

Возможность настройки атрибута компонента
