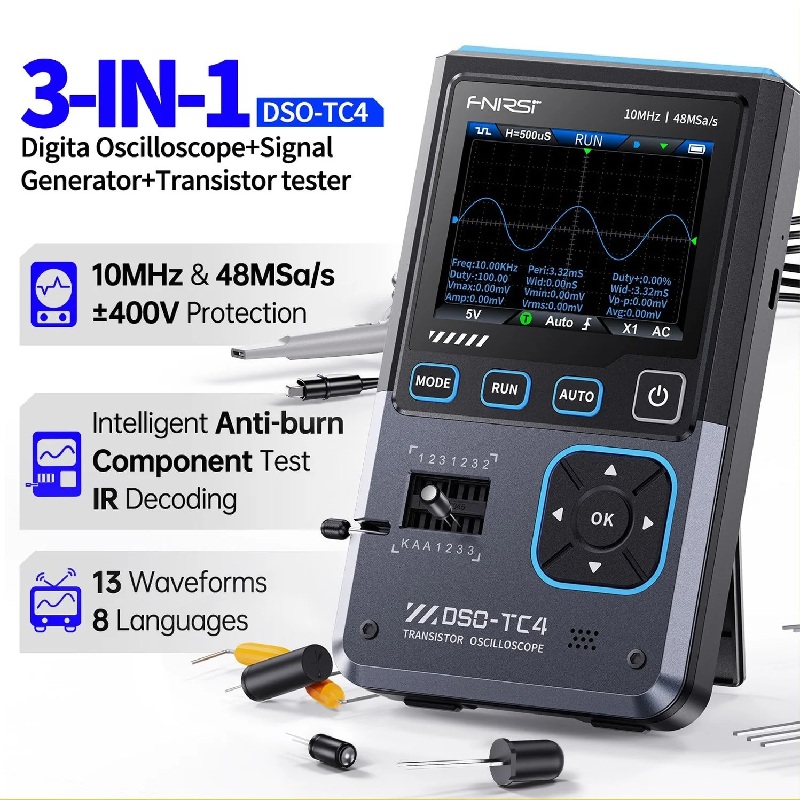

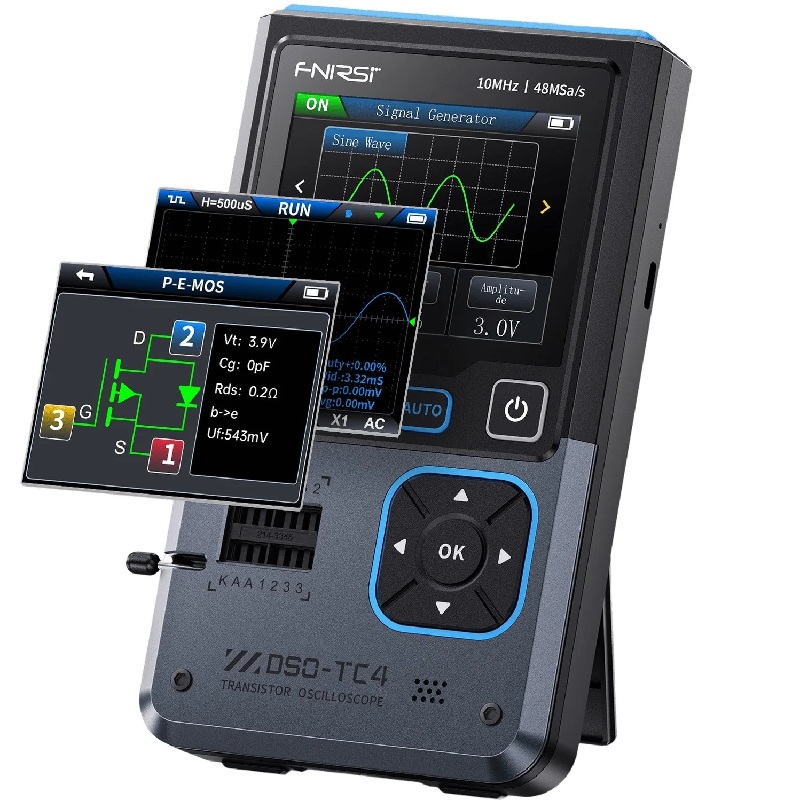

FNIRSI® DSO-TC4 3-в-1 10 МГц 48 Мвыб/с цифровой осциллограф/тестер компонентов/генератор сигналов

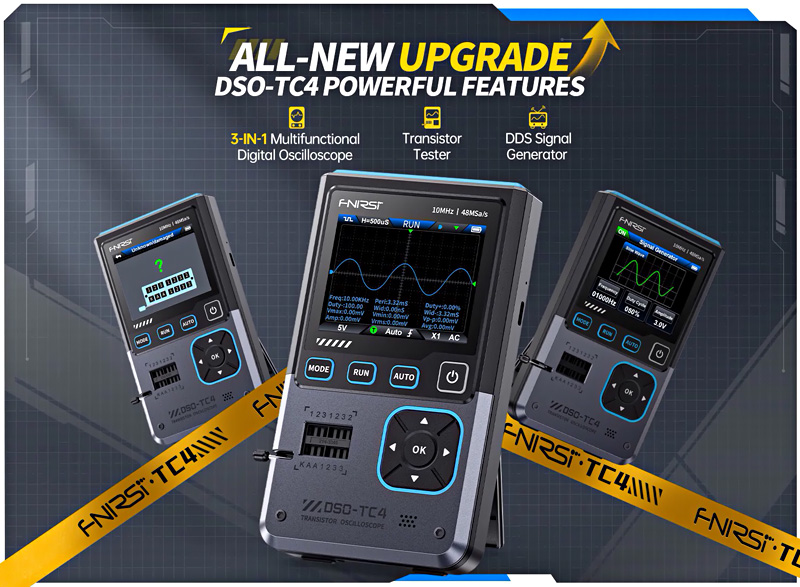

DSO-TC4 - многофункциональный транзисторный осциллограф, разработанный компанией FNIRSI. Он отличается универсальностью и практичностью, разработан для использования в сфере технического обслуживания и исследований и разработок. Он объединяет в себе осциллограф, генератор сигналов и измеритель электронных компонентов.

Особенности:

• Функции осциллографа:
  • Частота дискретизации: 48 Мвыб/с
  • Аналоговая полоса пропускания: 10 МГц
  • Защита по напряжению: ±400 В

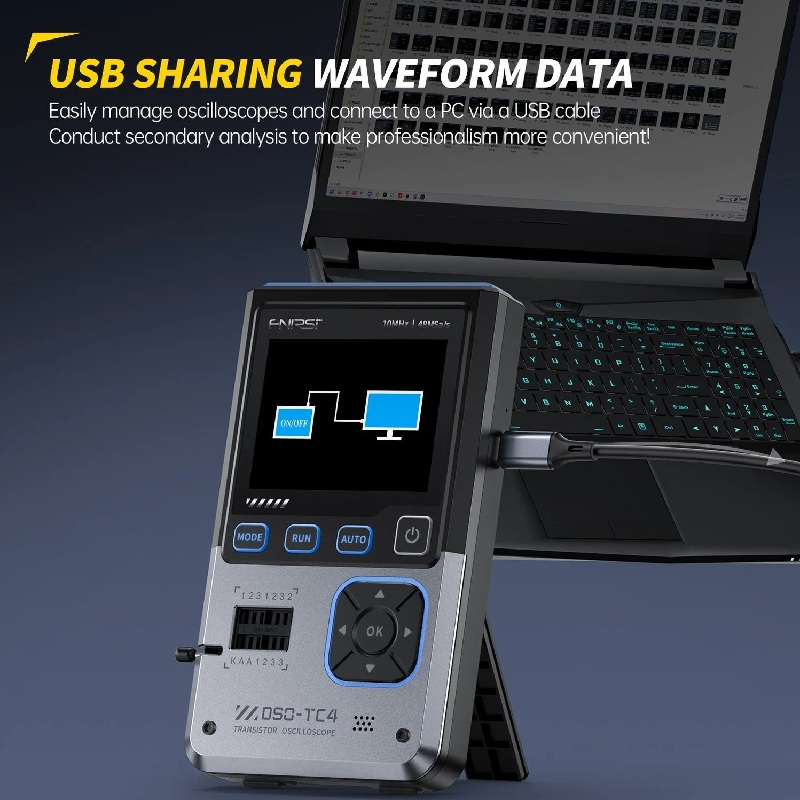

  • Хранение формы сигнала: поддерживает сохранение и просмотр снимков экрана, что удобно для анализа данных.
• Функция генератора сигналов:
  • Поддерживает 13 выходов сигналов, диапазон частот 0-50 кГц, регулируемое выходное напряжение 0-3 В.
  • Выходные параметры (частота, амплитуда, рабочий цикл) регулируются и гибки для удовлетворения различных потребностей.

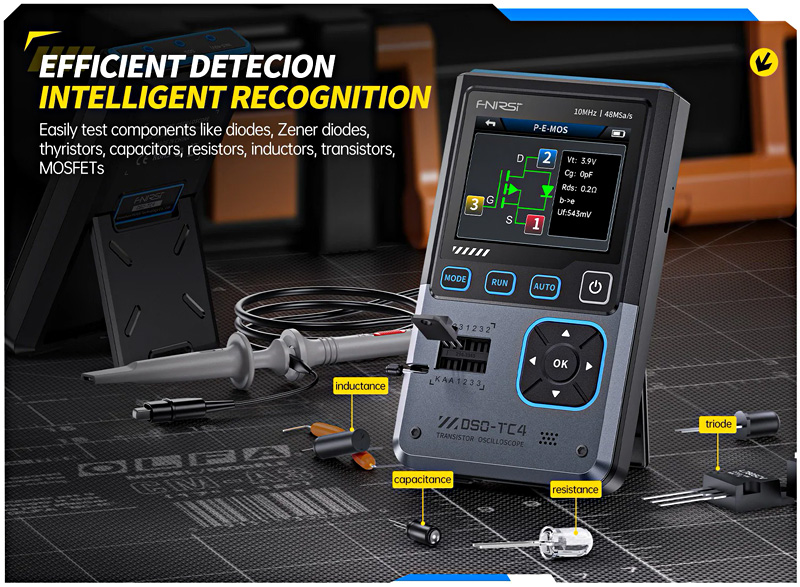

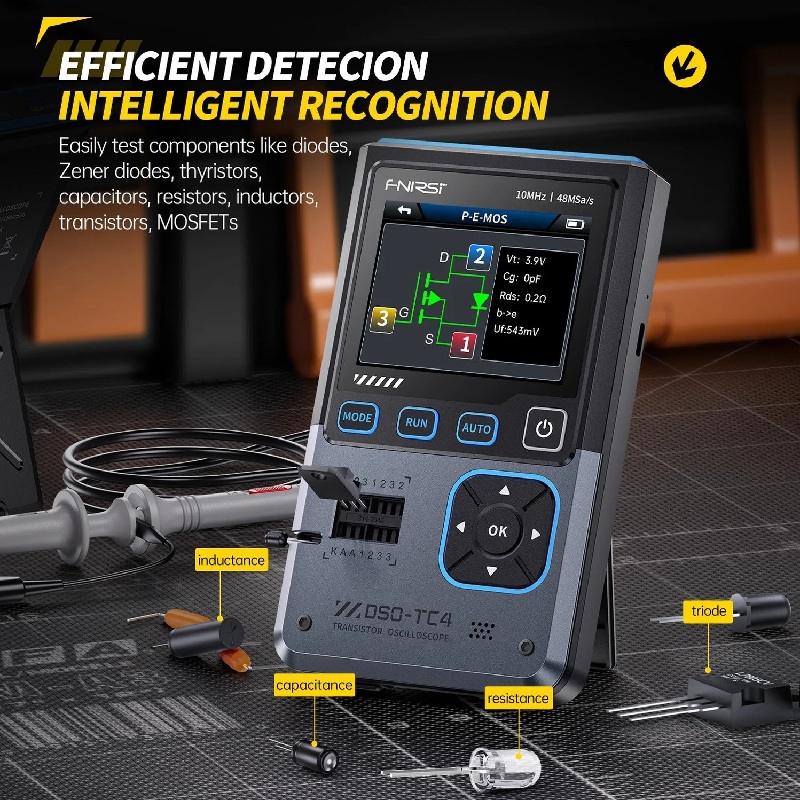

• Функция измерителя параметров электронных компонентов:
  • Высокая эффективность: автоматическое определение типа и расположения выводов тестируемого компонента, упрощение процесса эксплуатации и повышение эффективности тестирования.
  • Различные категории: обнаружение и анализ производительности и характеристик полупроводниковых компонентов, таких как транзисторы, диоды, триоды, полевые транзисторы (FET) и т. д.
• Портативная конструкция:
  • Оснащен 2.8-дюймовым цветным TFT-дисплеем, изображение четкое и интуитивно понятное.
  • Встроенная перезаряжаемая литиевая батарея большой емкости (1500 мАч), время работы в режиме ожидания 4 часа
  • Маленький и легкий, подходит для мобильного использования.

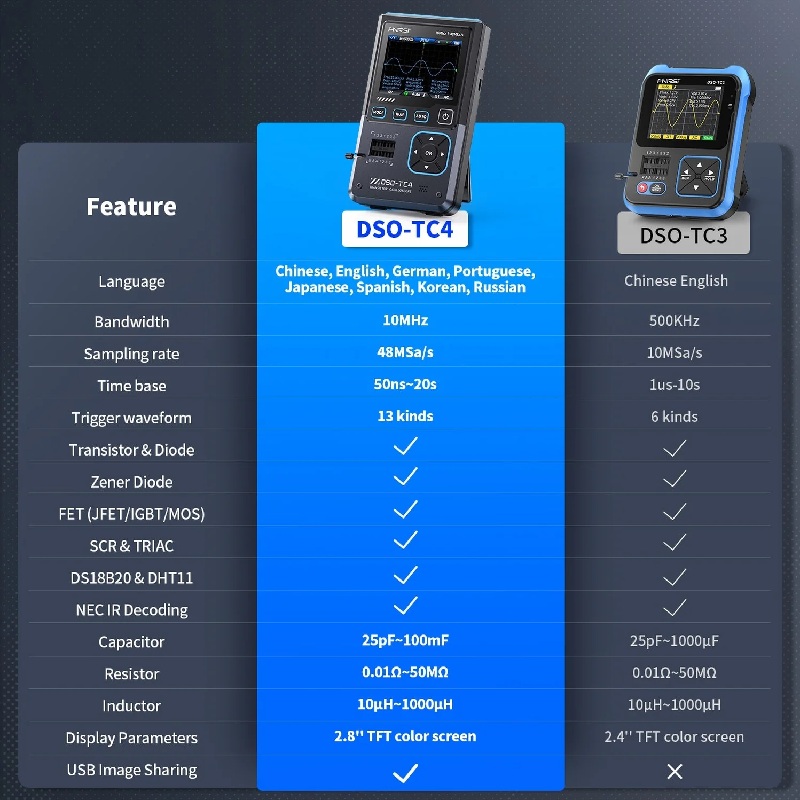

Характеристики:

• Основные параметры:
  • Бренд: FNIRSI
  • Модель: DSO-TC4
  • Экран: 2.8-дюймовый цветной TFT-экран
  • Подсветка: Яркость регулируется
  • Источник питания: Type-C (5 В/1 А)
  • Аккумулятор: 3.7 В / 1500 мАч
  • Языки: 中文、English、Deutsch、Português、にほんご、Español、한국인、Pyccкий
  • Размер: 90 x 142 x 27.5 мм
  • Вес продукта: ≈186 г
• Параметры осциллографа:
  • Частота дискретизации в реальном времени: 48 МСб/с
  • Аналоговая полоса пропускания: 10 МГц
  • Входное сопротивление: 1 МОм
  • Режим сопряжения: переменный/постоянный ток
  • Диапазон измеряемого напряжения:
  • Зонд 1:1: 80 В (+40 В)
  • Зонд 10:1: 800 В (+400 В)
  • Вертикальная чувствительность: 10 мВ/дел~10 В/дел (диапазон X1)
  • Вертикальное смещение: Регулируемое с индикацией
  • Диапазон временной базы: 50 нс - 20 с
  • Режим триггера: Авто/Нормальный/Одиночный
  • Тип триггера: Нарастающий фронт, Спадающий фронт
  • Уровень триггера: Регулируемый с индикацией
  • Заморозка формы волны: Есть (функция HOLD)
  • Автоматическое измерение: Макс., Мин., Средн., Среднеквадратичное значение, Vpp, Частота, Цикл, Рабочий цикл
• Тестирование компонентов:
  • Транзистор:
    • Коэффициент усиления "hfe"
    • Напряжение база-эмиттер "Ube"
    • Ic/Ie
    • Обратный ток утечки коллектор-эмиттер "Iceo", Ices
    • Прямое падение напряжения на защитном диоде "Uf"
  • Диод:
    • Прямое падение напряжения <5 В (Прямое падение напряжения, Емкость перехода, Обратный ток утечки)
  • Стабилитрон:
    • Обратное пробивное напряжение 0,01~32 В (испытательная зона KAA)
  • Полевой транзистор (FET):
    • JFET: ёмкость затвора "Cg", ток стока Id ниже "Vgs", прямое падение напряжения на защитном диоде "Uf".
    • IGBT: ток стока Id ниже Vgs, прямое падение напряжения на защитном диоде Uf.
    • MIOSTET: пороговое напряжение "Vt", ёмкость затвора "Cg", сопротивление сток-исток "Rds", прямое падение напряжения на защитном диоде "Uf".
    • Однонаправленный SCR: Напряжение запуска <5 В, уровень затвора (напряжение затвора)
    • Двунаправленный SCR: Ток срабатывания <6 мА (напряжение затвора)
  • Конденсатор:
    • 25 пФ~100 мФ, значение емкости, коэффициент потерь "Vloss"
  • Резистор:
    • 0.01 Ом ~ 50 МОм
  • Индуктивность:
    • 10 мкГн ~ 1000 мкГн, сопротивление постоянному току

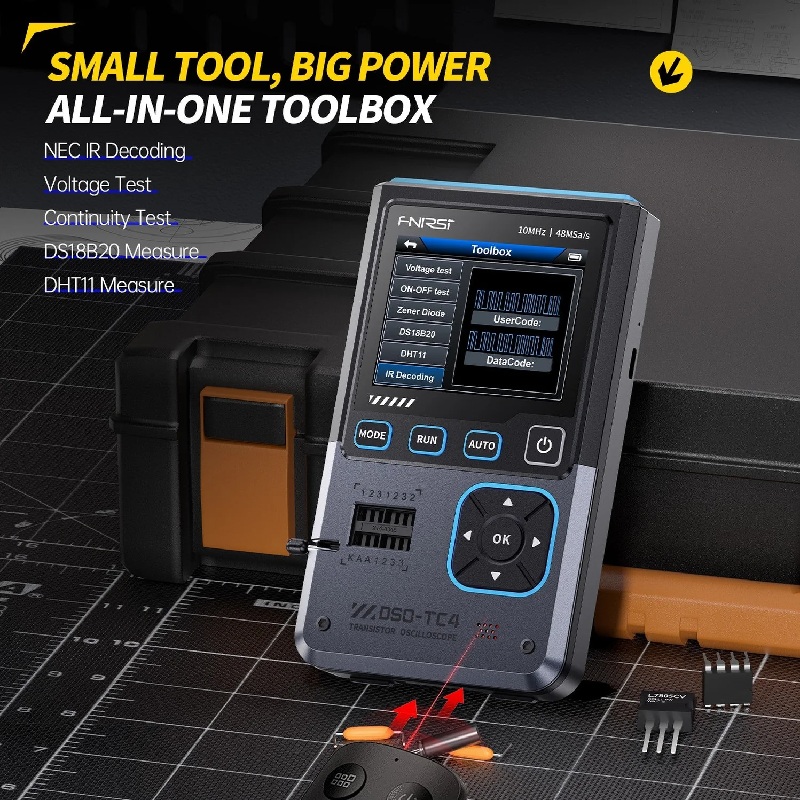

  • DS18B20:
    • Датчик температуры, контакты: GND, DQ, VDD
  • DHT11:
    • Датчик температуры и влажности, контакты: VDD, DATA, GND
• Параметры генератора сигналов:

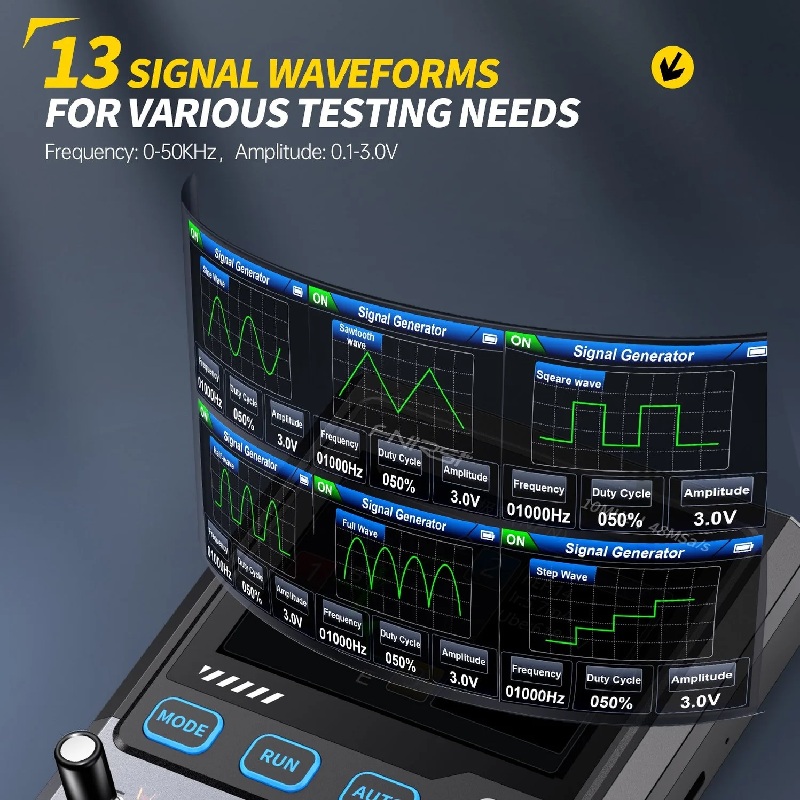

  • Форма выходного сигнала: Поддерживает 13 различных форм сигналов
  • Частота формы волны: от 0 Гц до 50 кГц
  • Коэффициент заполнения прямоугольной волны: 0-100%
  • Амплитуда формы волны: от 0.1 В до 3.0 В

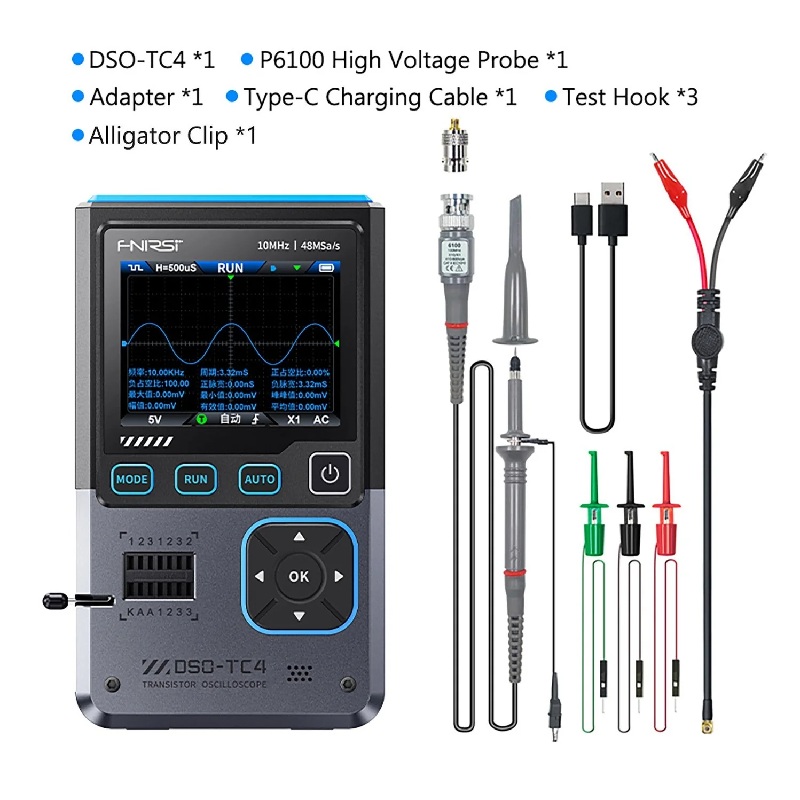

Комплектация:

1. Измеритель DSO-TC4 х 1
2. Высоковольтный щуп P6100 х 1
3. Адаптер х 1
4. Зарядный кабель Type-C х 1
5. Тестовый крючок х 3
6. Зажим типа «крокодил» х 1
7. Руководство пользователя х 1
8. Упаковочная коробка х 1
