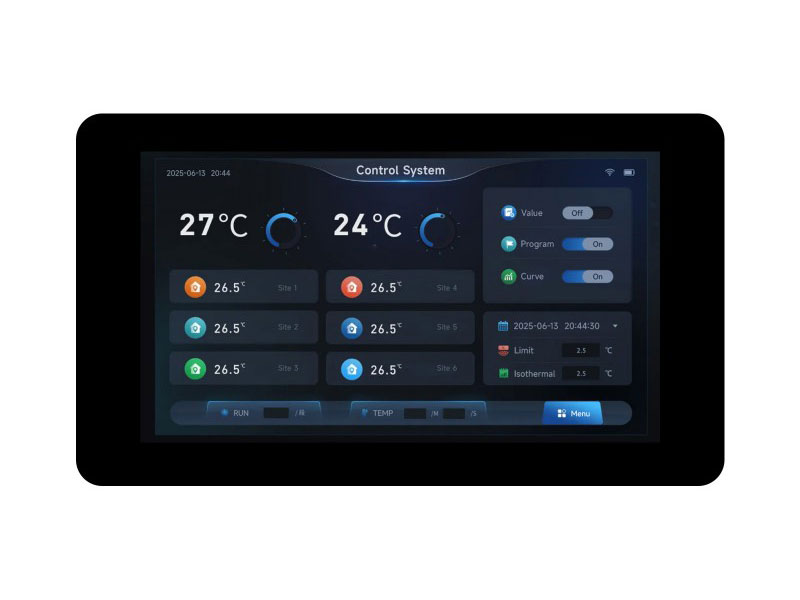

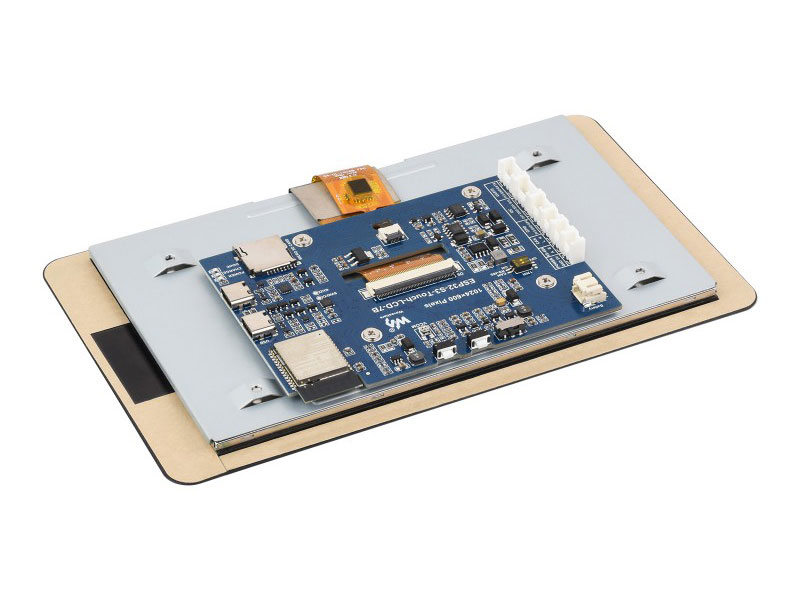

Плата разработки Waveshare ESP32-S3 с сенсорным дисплеем 7.0" IPS LCD 1024×600, Wi-Fi, Bluetooth

Данная плата разработки с 7‑дюймовым ЖК‑дисплеем и микроконтроллером ESP32‑S3 (Type B) создана для быстрого прототипирования HMI, IoT и интерактивных интерфейсов. В качестве основного вычислительного ядра используется микроконтроллер ESP32-S3N8R8. ESP32-S3N8R8 построен на 32-битном двухъядерном процессоре Xtensa LX7, тактовая частота которого может составлять 240 МГц.

Код производителя: 31726, ESP32-S3-Touch-LCD-7B

ESP32-S3N8R8 имеет поддержку WiFi 2.4 ГГц (802.11 b/g/n) и Bluetooth BLE 5.

Особенности:

• Дисплей 7″, 1024×600, IPS, угол обзора ~170°.
• Двухъядерный Xtensa LX7 до 240 МГц; Wi‑Fi 2.4 ГГц и Bluetooth 5 (LE).
• 16 МБ Flash, 8 МБ PSRAM; 512 КБ SRAM и 384 КБ ROM.
• CAN, RS‑485, I²C, UART, USB‑C, слот TF‑карты.
• В тач‑версии: 5‑точечный ёмкостный экран.
• Регулировка подсветки и мониторинг аккумулятора.

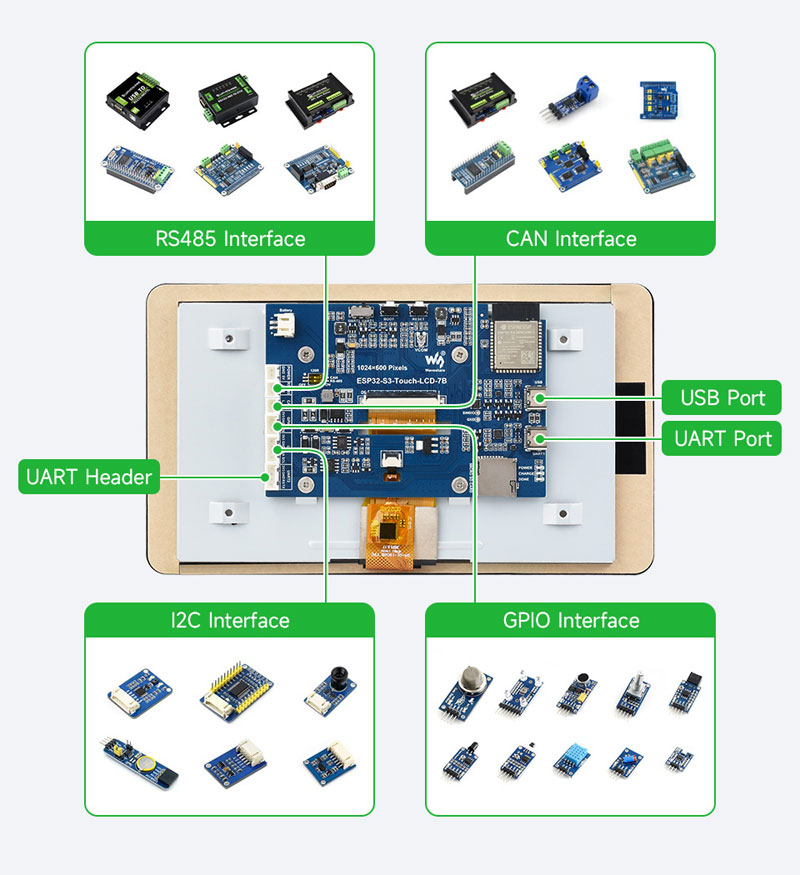

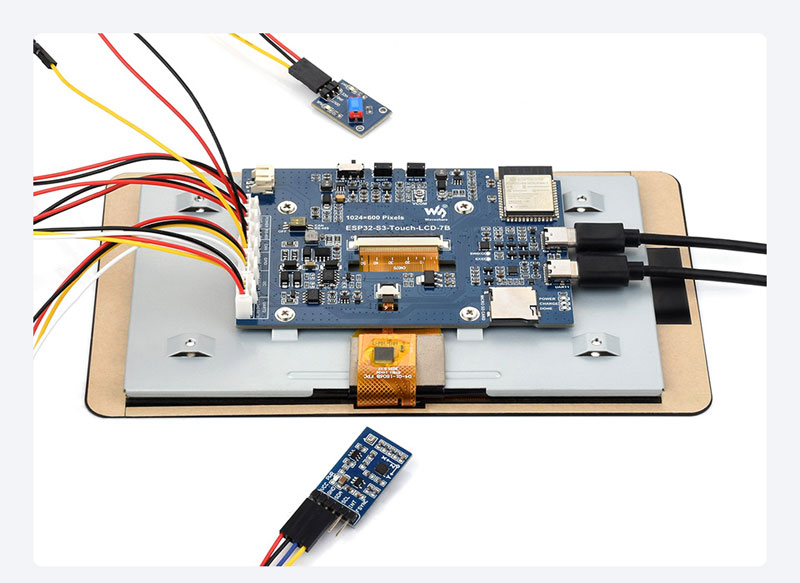

Данное устройство идеально подходит для быстрой разработки HMI с использованием LVGL (Light and Versatile Graphics Library) и поддерживает различные периферийные устройства через интерфейсы Sensor, CAN, RS485 и I2C:

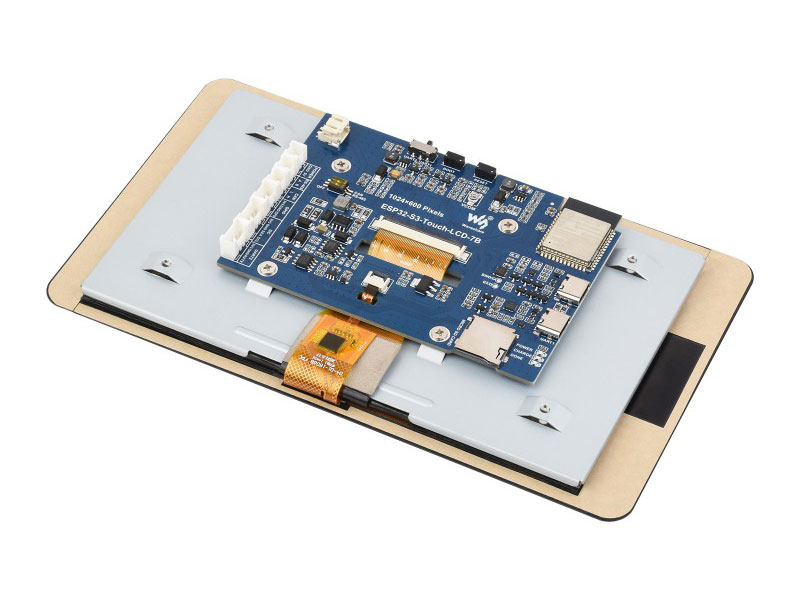

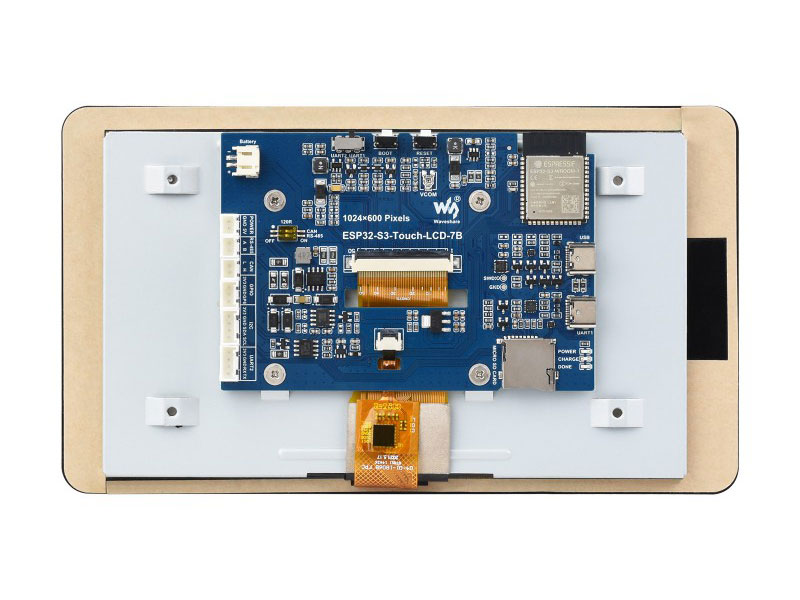

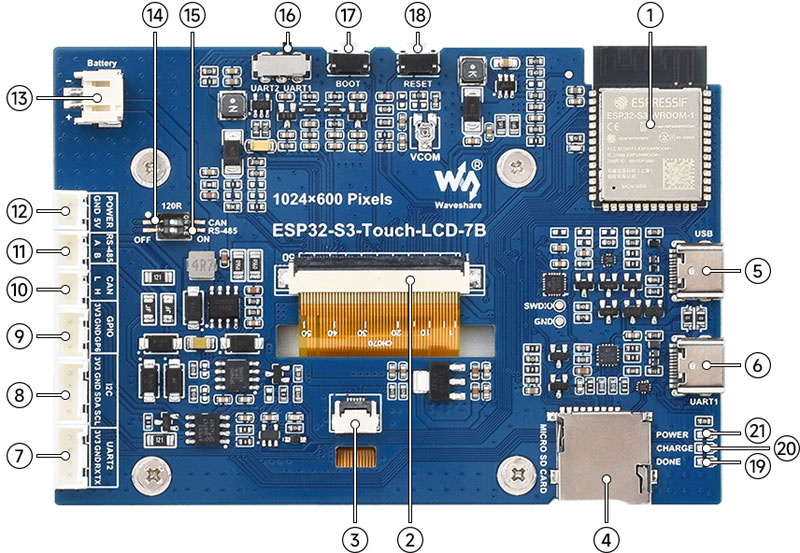

Компоненты платы:

• ESP32-S3-WROOM-1-N16R8 модуль — SoC с Wi-Fi и Bluetooth, до 240 МГц, 8 МБ PSRAM, 16 МБ Flash
• Разъём дисплейной панели
• Разъём тач-панели
• Слот для TF-карты (microSD)
• Порт USB Type-C
• Порт UART1 (USB-to-UART через Type-C)
• Разъём UART2 (UART1 и UART2 выбираются переключателем)
• Разъём I²C (I2C header)
• Sensor header (разъём для датчиков)
• Разъём CAN
• Разъём RS-485
• Выход 5 В
• Разъём PH2.0 для Li-ion 3.7 В
• Переключатель терминального резистора CAN
• Переключатель терминального резистора RS-485
• Переключатель выбора UART (UART1 / UART2)
• Кнопка BOOT — удерживать при включении для прошивки
• Кнопка RESET
• Светодиод DONE — индикатор завершения зарядки
• Светодиод CHARGE — индикатор процесса зарядки
• Светодиод POWER — индикатор питания

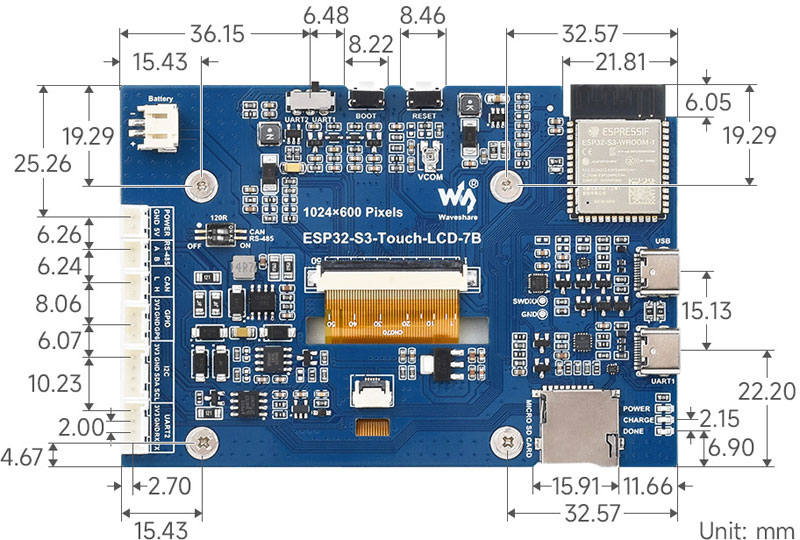

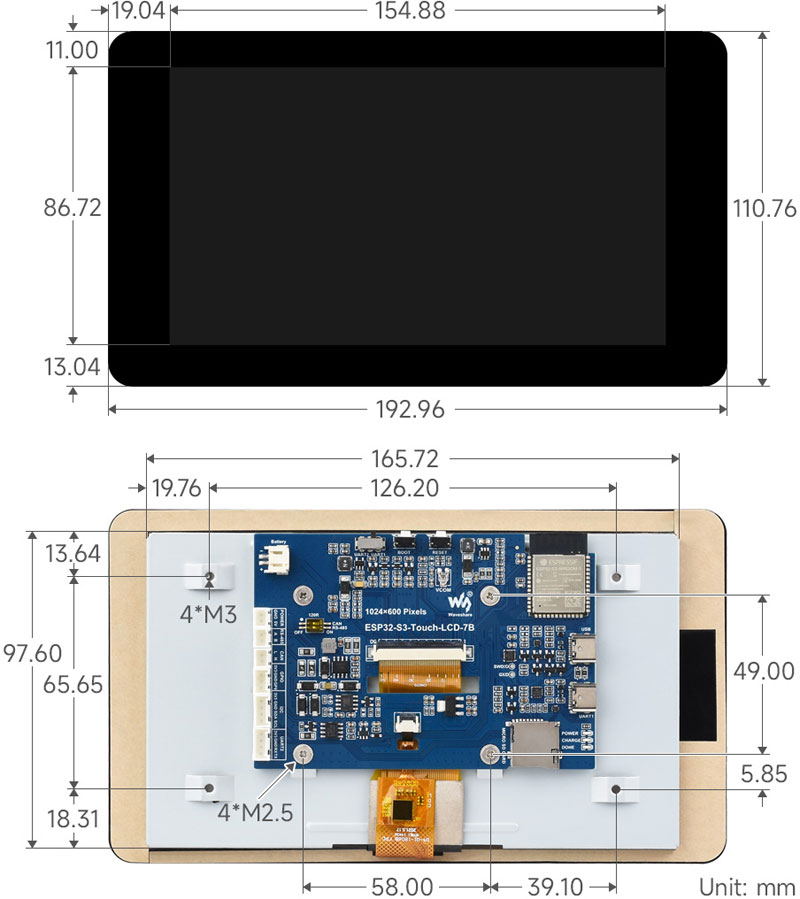

Размеры:
