Arduino MKR NB 1500 ABX00019

Arduino MKR NB 1500 — это плата в основе которой лежит микроконтроллер SAMD21 с процессором Cortex-M0 32-bit с низким энергопотреблением. Этот контроллер предоставляет вам широкий спектр доступных интерфейсов, таких как I2S, I2C, UART и SPI.

Код производителя: ABX00019

Плата работает при напряжении 3,3 В и предлагает 22 цифровых входа/выхода, 12 ШИМ-выходов и семь аналоговых входов. Но, все же, самым важным приобретением данного устройства является то, что плата оснащена технологией NB-IoT, которая обеспечивает быструю связь используя сотовую сеть LTE. Узкополосное соединение осуществляется с помощью модуля от u-blox — чипсета с низким энергопотреблением SARA-R410M-02B, работающего в различных диапазонах сотового диапазона IoT LTE. Кроме того, безопасная связь обеспечивается криптографическим чипом Microchip® ECC508. Кроме того, на плате есть зарядное устройство и разъем для подключения внешней антенны. Эта плата предназначена для глобального использования, обеспечивая возможность подключения в диапазонах LTE Cat M1 / ​​NB1 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28.

Помимо этого она выделяется ещё и тем, что оказывает меньшее влияние на потребление энергии, по сравнению с GSM или 3G. Исходя из всего вышеперечисленного, можно сделать вывод, что данное устройство идеально подходит для работы в местах, где нет стабильного интернет соединения или питания, например в системах удаленного измерения, а также обеспечивающих питание от солнечных батарей.

Характеристики:

• Микроконтроллер: SAMD21 Cortex®-M0+ 32bit low power ARM MCU
• Беспроводная связь: u-blox SARA-R410M-02B
• Безопасность: ATECC508
• Входное напряжение (рекомендованное) (USB/VIN): 5V
• Поддерживаемый тип батарей: Li-Po Single Cell, 3.7V, 1500mAh Minimum
• Рабочее напряжение: 3.3V
• Цифровых выводов (I/O Pins): 8
• ШИМ выводов: 13 (0 .. 8, 10, 12, 18 / A3, 19 / A4)
• UART: 1
• SPI: 1
• I2C: 1
• Аналоговых выводов (вход): 7 (ADC 8/10/12 bit)
• Аналоговых выводов (выход): 1 (DAC 10 bit)
• Внешние прерывания: 10 (0, 1, 4, 5, 6, 7, 8, 9, 16 / A1, 17 / A2)
• Макс. значение пост. тока на 1 вывод (I/O Pin): 7 mA
• Flash память: 256 KB (внутр.)
• SRAM: 32 KB
• EEPROM: no
• Частота: 32.768 kHz (RTC), 48 MHz
• LED_BUILTIN: 6
• Полноскоростное USB-устройство и встроенный хост:
• Усиление антенны: 2dB
• Несущая частота: LTE bands 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28
• Класс связи: LTE Cat M1 / NB1: Class 3 (23 dBm)
• Пропускная способность (LTE M1 Half-Duplex): UL 375 kbps / DL 300 kbps
• Пропускная способность (LTE NB1 Full-Duplex): UL 62.5 kbps / DL 27.2 kbps
• Позиционирование устройства: GNSS через модем
• Энергопотребление (LTE M1): min 100 mA / max 190 mA
• Энергопотребление (LTE NB1): min 60 mA / max 140 mA
• SIM карта: MicroSIM (в комплект поставки платы не входит)

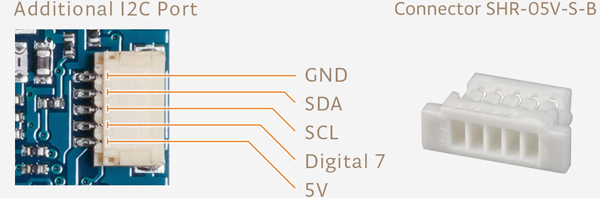

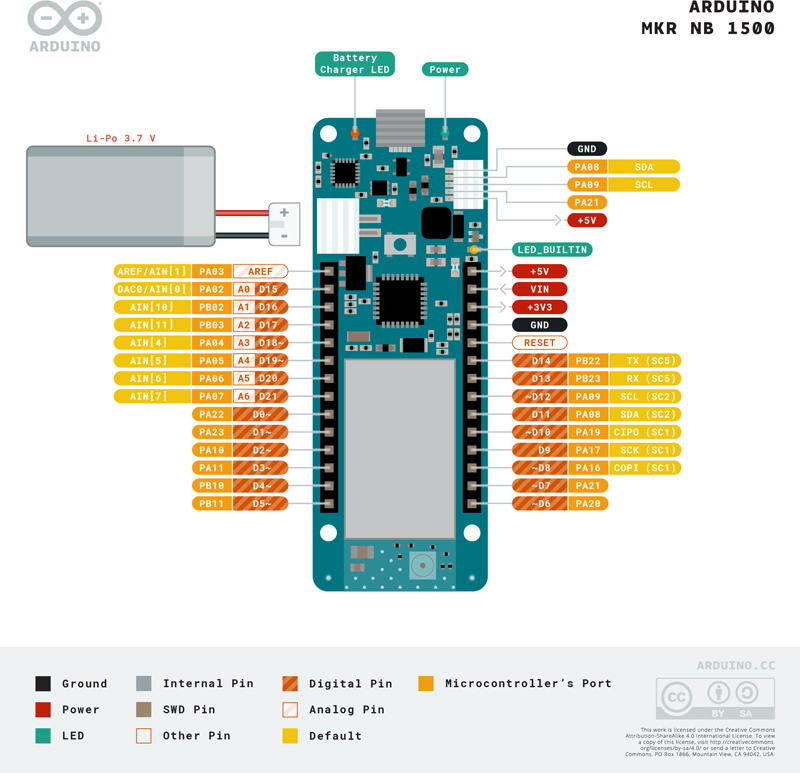

Дополнительный порт I2C MKR NB 1500 имеет дополнительный разъем, предназначенный для расширения шины I2C. Это 5-контактный разъем малого форм-фактора с шагом 1,0 мм. Механические детали разъема можно найти в его техническом описании. Порт I2C, также называемый портом самоидентификации Eslov в Arduino, поставляется с: SDA, SCL, GND, + 5V и дополнительным цифровым выводом, предназначенным для отправки сигнала тревоги на подключенные к нему простые устройства I2C. Распиновка показана на изображении:
