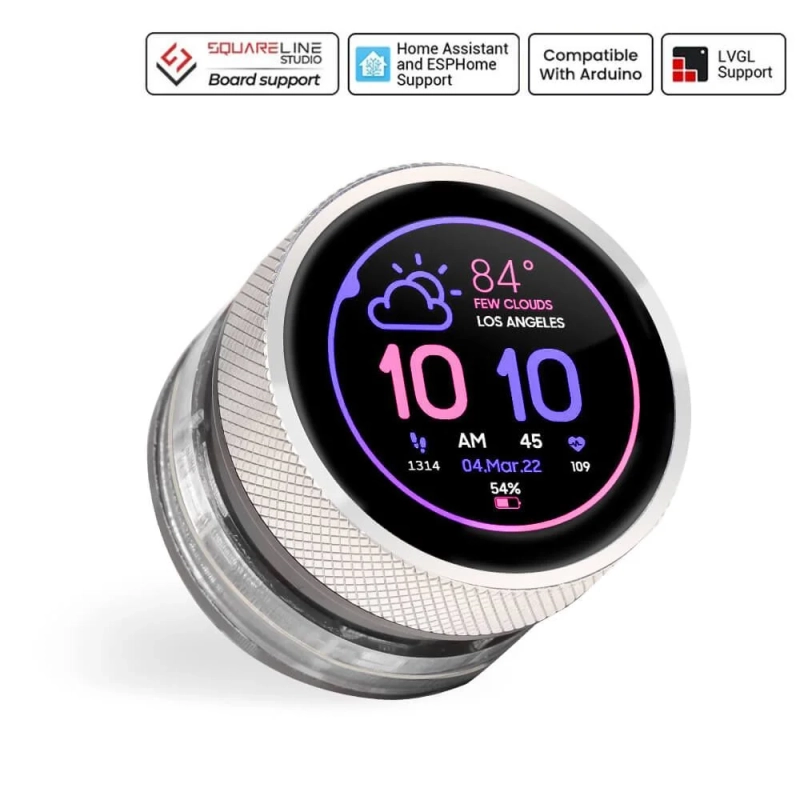

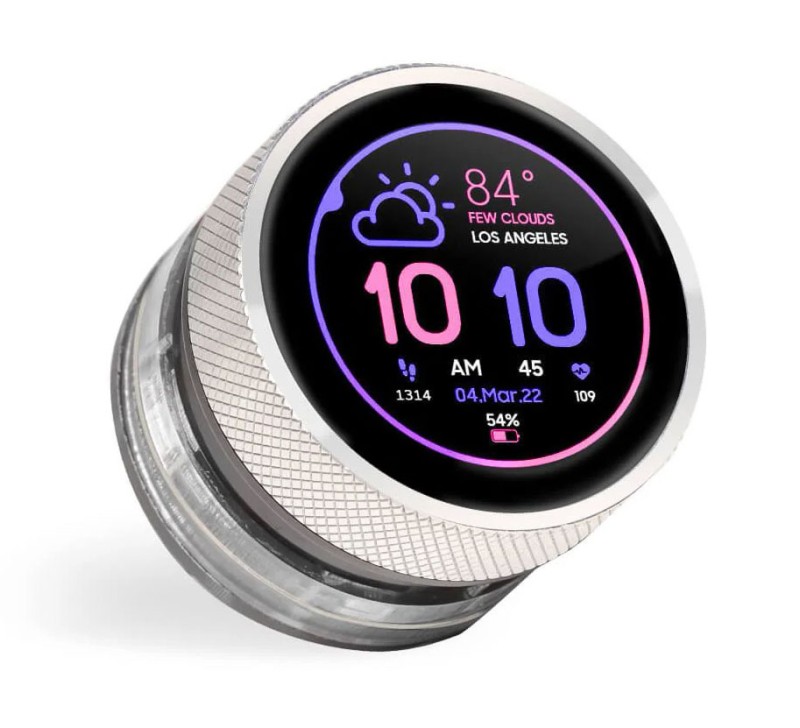

1.28" круглый сенсорный дисплей CrowPanel 240*240 IPS с ESP32-S3 и поворотной ручкой от Elecrow

Поворотный экран - это интеллектуальное интерактивное устройство, состоящее из круглой ручки и дисплея. Ручку можно вращать для управления различными функциями, а дисплей используется для отображения соответствующей информации. ESP32 Display - это 1.28" поворотный экран, использующий высокопроизводительный чип ESP32-S3, оснащенный 32-битным двухъядерным процессором. Максимальная тактовая частота достигает 240 МГц, что обеспечивает высокую производительность и способность справляться со сложными задачами. Поддерживает Wi-Fi 2.4 ГГц и энергоэффективный Bluetooth BLE, обеспечивая надежную беспроводную связь и легкое подключение к Интернету. Подходит для умного дома, промышленного управления, портативных устройств и других сценариев использования.

Код производителя: DHE38128D

Поддерживает емкостное сенсорное управление и ввод с помощью поворотного регулятора. Регулятор поддерживает вращение по часовой стрелке, против часовой стрелки и полное нажатие, обеспечивает плавное движение и различные способы взаимодействия. Интерфейс зарядки 5 В поддерживает подачу питания и запись программ в память контроллера, а также оснащен тремя интерфейсами расширения: UART, I2C и FPC для удовлетворения потребностей разработки. Дизайн с подсветкой создает ощущение прохлады, а низкое энергопотребление делает его подходящим для умных бытовых приборов и портативных устройств.

Контроллер поддерживается Arduino IDE и библиотекой LVGL. Вы можете самостоятельно разработать пользовательский интерфейс. Это идеальная платформа для проектов «сделай сам», таких как механическая клавиатура с поворотным регулятором.

ESP32 Display - 1.28" поворотный экран - это не просто интерактивный модуль, а интеллектуальное решение для взаимодействия, сочетающее в себе высокую производительность, многофункциональность и простоту использования. Независимо от того, являетесь ли вы разработчиком IoT-решений, энтузиастом умного дома или профессионалом, вы найдете эффективный инструмент, отвечающий вашим потребностям.

Особенности:

• Режим взаимодействия: поддерживает ввод с помощью поворотного регулятора, регулятор поддерживает вращение по часовой стрелке, против часовой стрелки и полное нажатие, а также позволяет регулировать громкость, яркость и т.д.
• Сенсорное управление: поддерживает емкостное сенсорное управление, отличается высокой чувствительностью и обеспечивает удобство использования.
• Высокопроизводительное основное управление: оснащено 32-битным двухъядерным чипом ESP32-S3, имеет 8 МБ PSRAM и 16 МБ флэш-памяти, а максимальная тактовая частота составляет 240 МГц.
• Беспроводная связь: поддерживает Wi-Fi 2.4 ГГц и энергоэффективный Bluetooth BLE для обмена данными и дистанционного управления между устройствами.

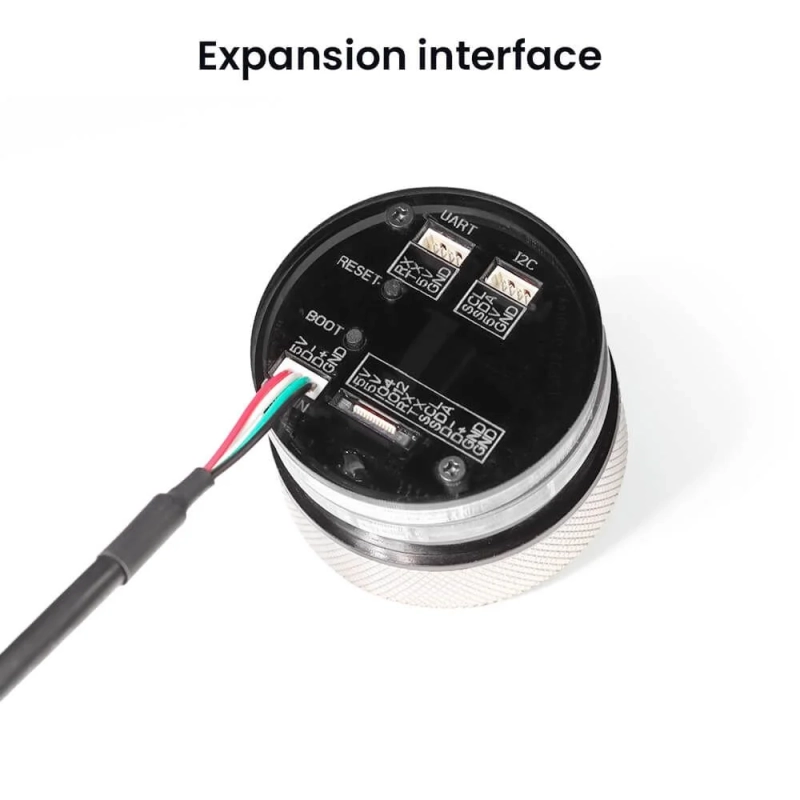

• Интерфейс расширения: оснащен интерфейсом зарядки 5 В, поддерживает подачу питания и запись программ; предоставляет три интерфейса расширения: UART, I2C и FPC.
• Низкое энергопотребление: поддерживает режим пониженного энергопотребления, подходит для умной бытовой техники и портативных устройств.
• Дизайн с подсветкой: придает устройству ощущение прохлады и улучшает пользовательский опыт.

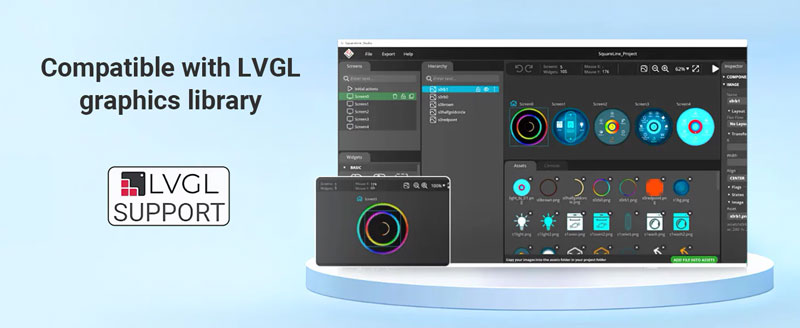

• Многоязычная разработка: поддержка Arduino IDE и библиотеки LVGL.
• Сферы применения: подходит для умного дома, промышленного управления, проектов IoT, систем контроля доступа, портативных устройств и других сценариев.

Кому это нужно?

• Энтузиасты аппаратного обеспечения с открытым исходным кодом: самодельные контроллеры для умного дома, регуляторы освещения, настольные приборы, устройства ввода на заказ и т. д.
• Производители бытовой техники или устройств Интернета вещей: разработка специализированного оборудования управления, сокращение цикла проектирования продукции, планирование массового производства и т. д.
• Образовательные и учебные заведения: предоставляют учебные комплекты для курсов, связанных с встроенными системами, Интернетом вещей и дизайном пользовательских интерфейсов, которые просты в освоении и интуитивно понятны для студентов.

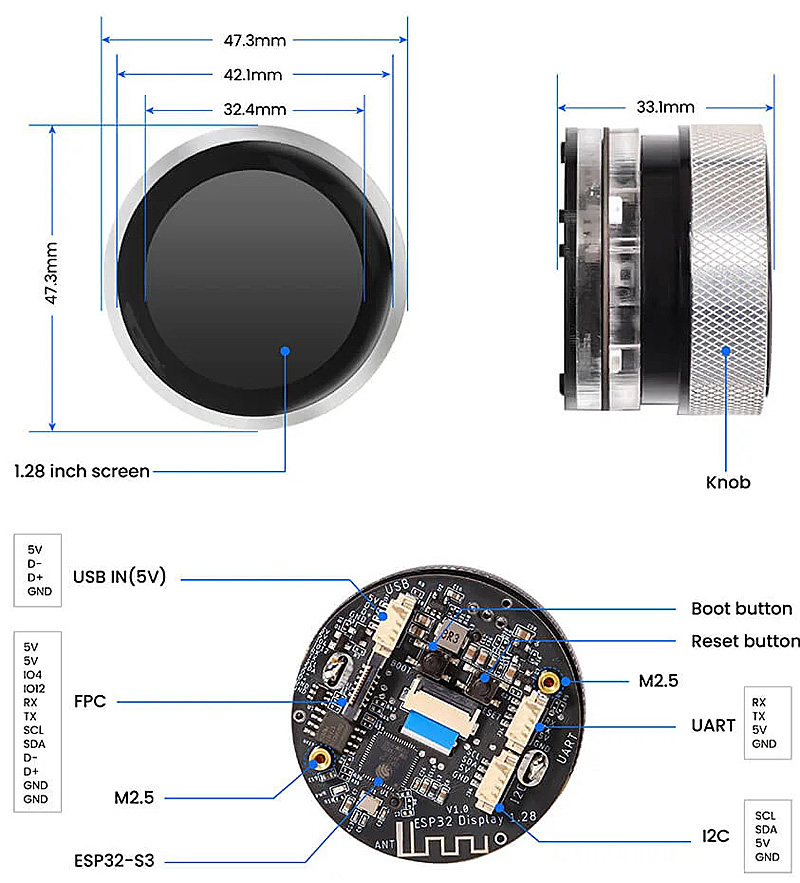

Габаритные размеры и размещение элементов на плате дисплея:

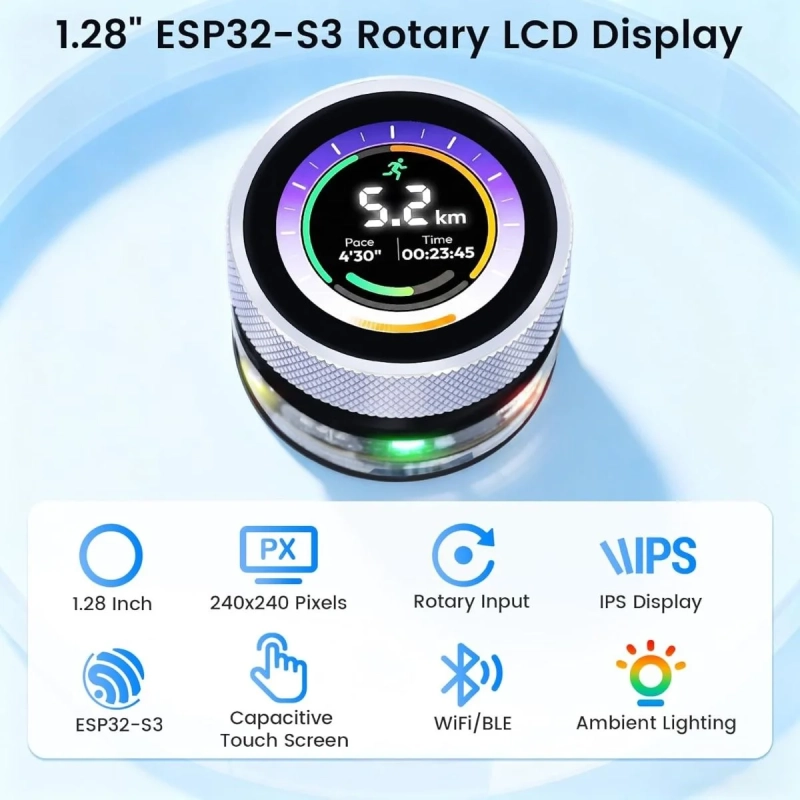

Характеристики:

• Основной чип: ESP32-S3R8
  • Процессор: Оснащен высокопроизводительным 32-битным двухъядерным процессором Xtensa LX7 с тактовой частотой до 240 МГц.
  • Системная память: 512 КБ SRAM, 8 МБ PSRAM
  • Хранилище программ: 16 Мбит микросхема Flash памяти
• Экран:
  • Размер: 1.28"
  • Тип экрана: IPS
  • Тип сенсора: Емкостный сенсорный экран
  • Разрешение экрана: 240 х 240
• Беспроводная связь:
  • Bluetooth: Bluetooth Low Energy и Bluetooth 5.0
  • Wi-Fi: Поддержка 802.11a/b/g/n, 2.4 ГГц
• Аппаратное обеспечение:
  • Интерфейс UART: 2x UART, ZX-MX 1.25-4P
  • Интерфейс I2C: ZX-MX 1.25-4P
  • Разъем FPC: 12P, порт для подключения к основному устройству или блоку питания
  • Кнопка: Кнопка RESET, кнопка BOOT, кнопка подтверждения (кнопка нажатия).
  • Светодиодная подсветка: Индикатор питания, светодиодная подсветка.
• Входная потребляемая мощность: 5 В/1 А
• Рабочая температура: -20~ 65 ℃
• Температура хранения: - 4 0~ 8 0 ℃
• Размер: 48 х 48 х 33 мм
• Материал корпуса: Алюминиевый сплав + пластик + акрил
• Вес: 50 г

Комплектация:

• 1x ESP32 дисплей - 1.28-дюймовый поворотный дисплей
• 1x 4-контактный кабель Dupont
• 1х кабель MX1.25 - USB длиной 50 см

Ссылки:

• Wiki
• Техническое описание ESP32-S3
