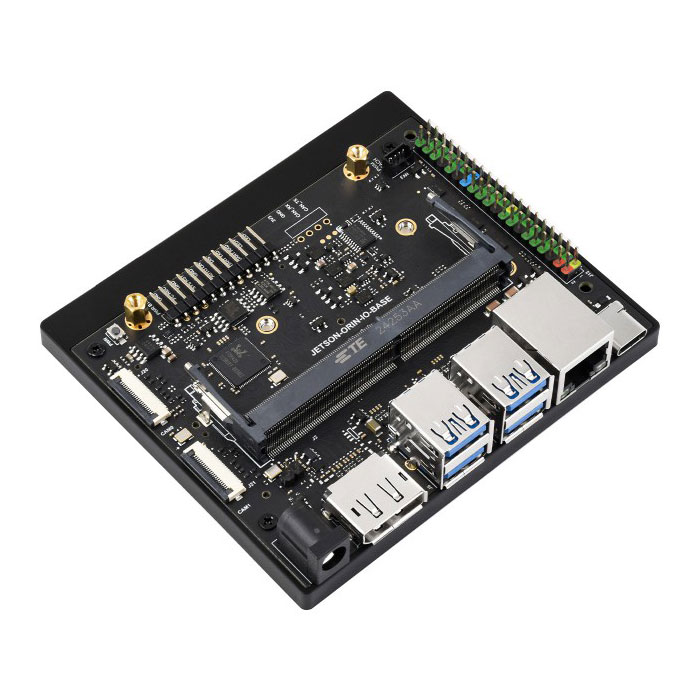

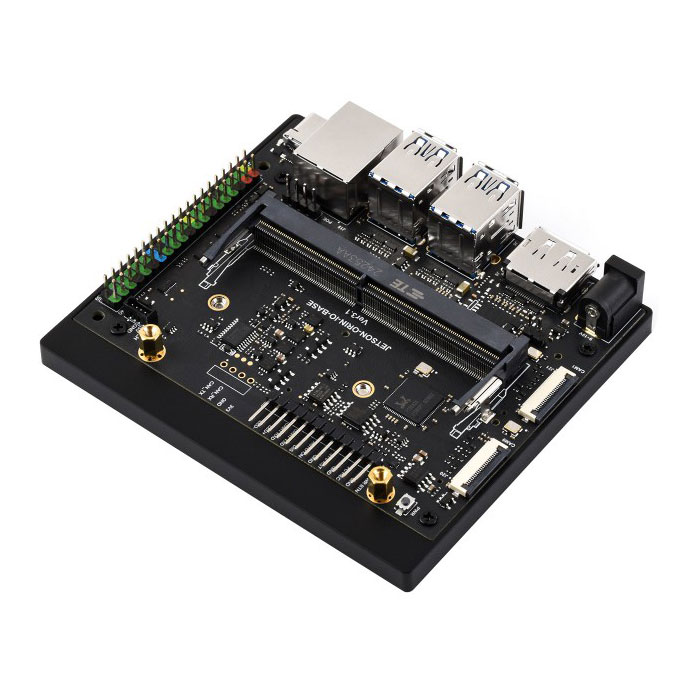

Базовая плата Orin Nano/NX Base Board для Jetson Orin Nano и Jetson Orin NX модулей от Waveshare

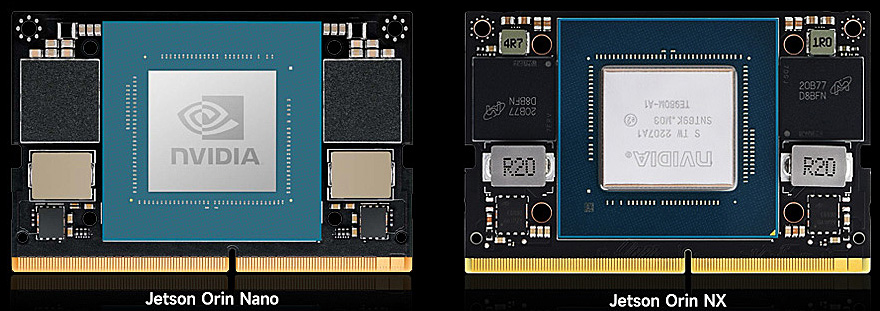

Базовая плата Jetson Orin Nano/NX AI для вычислительніх модулей Jetson Orin Nano и Jetson Orin NX. Данный продукт представляет собой только базовую плату. Модуль Orin необходимо приобретать отдельно. Плата позволяет оперативно разрабатывать устройства в которых используются вычислительные модули Jetson Orin Nano и Jetson Orin NX.

Код производителя: 24726, JETSON-ORIN-IO-BASE

Созданный на основе модулей Jetson Orin Nano и Jetson Orin NX он обеспечивает практически идентичные периферийные интерфейсы, размеры и толщину, как и комплект разработчика Jetson Orin Nano (официальный комплект Orin Nano), что делает его подходящим для разработки пользователями собственных приложений и применения в различных проектах в области искусственного интеллекта.

Подключение к камере CSI:

1 порт для 4-полосных/2-полосных камер + 1 порт для 2-полосных камер CSI для приложений искусственного интеллекта, таких как распознавание лиц, распознавание дорожных знаков и распознавание номерных знаков.

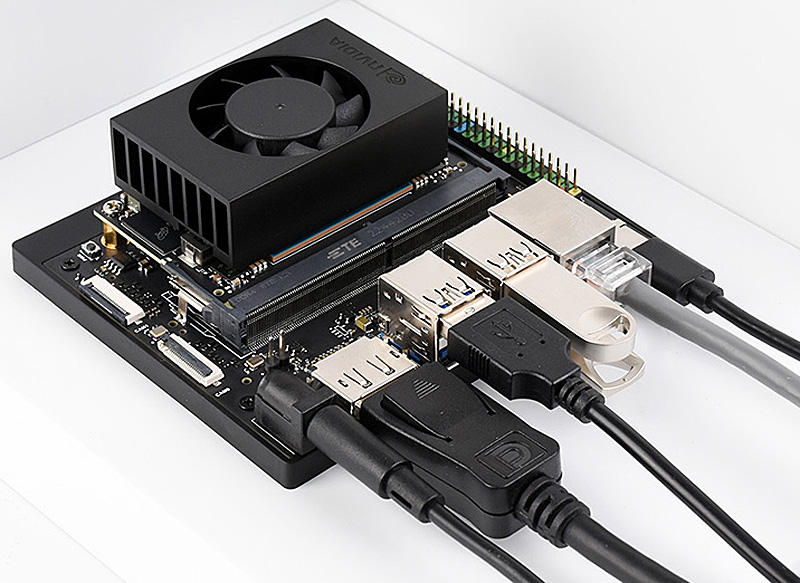

5 портов USB: 4× Тип-А + 1× Тип-С

Поддерживает подключение большего количества периферийных устройств, имеет порты USB 3.2 Gen 2 для передачи данных со скоростью до 10 Гбит/с, а порт Type-C можно использовать для записи системных файлов.

Гибкие возможности хранения и беспроводное расширение:

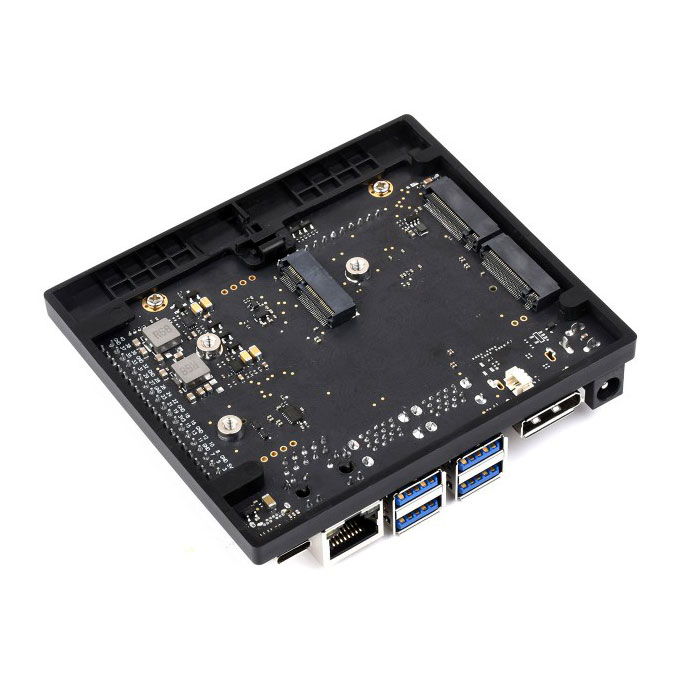

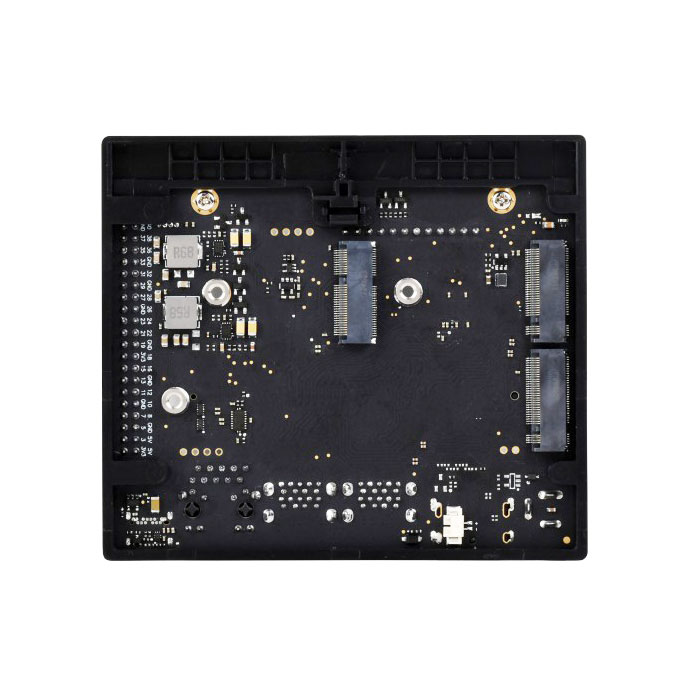

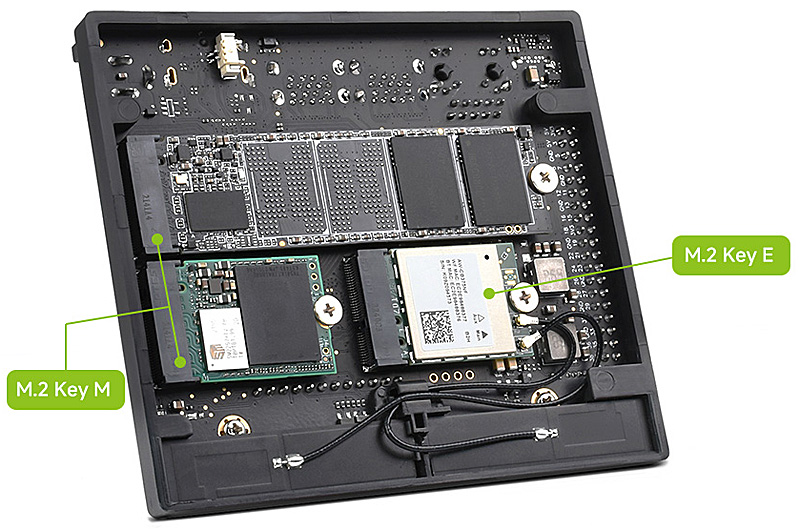

На плате расположены 2 порта M.2 Key M для удобного подключения твердотельных накопителей и 1 интерфейс M.2 Key E для подключения беспроводной сетевой карты, что позволяет сократить количество кабельных соединений.

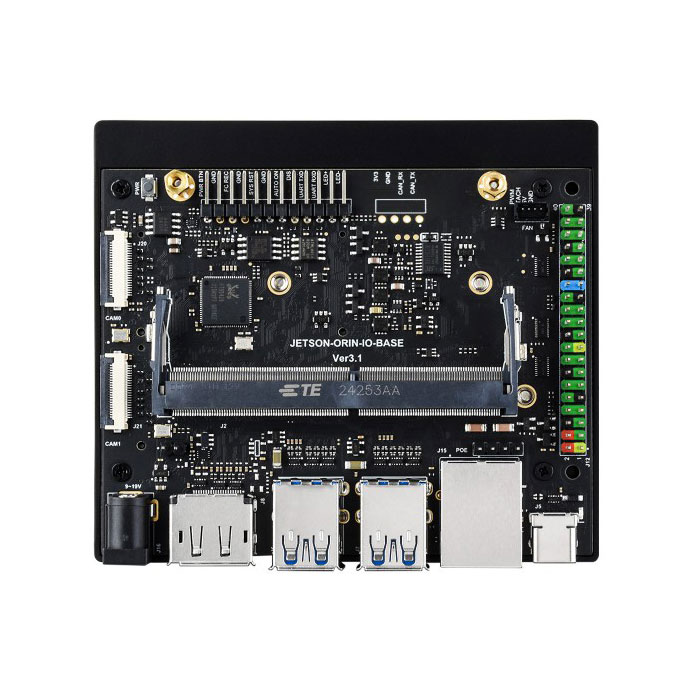

Размещение и назначение компонентов платы:

1. 260-контактный разъем DO-DIMM - для подключения модуля Jetson Orin Nano/NX
2. 12-контактный разъем - Адаптивные контакты для питания, кнопки сброса, настройки принудительного восстановления, отладки последовательного порта, автоматического включения питания и индикации питания.
3. Кнопка питания
4. 2 разъема CSI для 22-контактных камер - 2 разъема CSI для 4-полосных камер MIPI.
5. Разъем питания постоянного тока - поддерживает широкий диапазон напряжений от 9 до 19 В, совместим с штекером 5.5 × 2.5 мм.
6. Разъем DisplayPort - поддерживает разрешение 4K.
7. 4 порта USB 3.2 Gen2 Type A - Поддерживает передачу данных со скоростью до 10 Гбит/с.
8. Порт RJ45 Gigabit Ethernet
9. Интерфейс USB Type-C - для записи системных файлов и передачи данных.
10. 40-контактный интрфейсный разъем
11. 4-контактный разъем для ШИМ-вентилятора
12. M.2 Key E - для подключения беспроводной сетевой карты
13. 2x M.2 Key M - для подключения твердотельных накопителей NVME
14. Разъем для резервной батареи RTC - PH1.25 2P

Габаритные размеры:

Комплектация:

1. JETSON-ORIN-IO-BASE x1

Ссылки:

• Wiki
