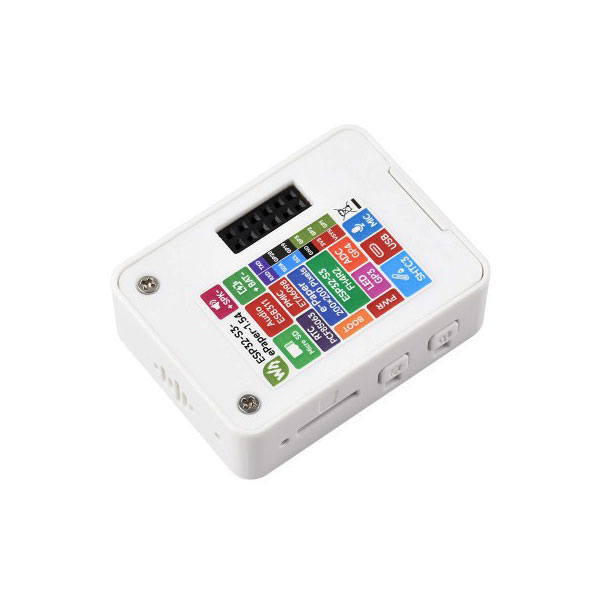

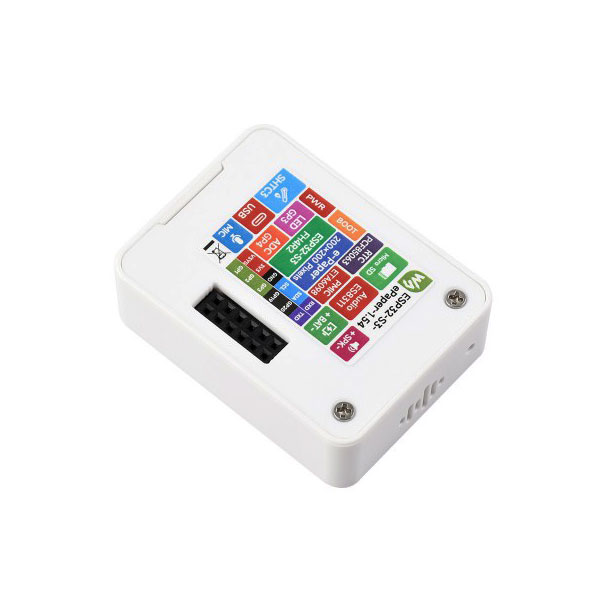

Дисплей e-Paper 1.54" ч/б 200х200, ESP32-S3, Wi-Fi, BLE Bluetooth

ESP32 -S3-ePaper-1.54 - это плата разработки AIoT на основе электронной бумаги, оснащенная микроконтроллером ESP32-S3, поддерживающая двухрежимную связь Wi-Fi и BLE. Встроенный 1.54-дюймовый дисплей на электронной бумаге отличается сверхнизким энергопотреблением и хорошей читаемостью при окружающем освещении, что делает его подходящим для портативных устройств и сценариев с длительным сроком службы батареи. Интегрированы микросхема RTC, датчик температуры и влажности SHTC3, слот для TF-карты, микросхема маломощного аудиокодека и схема управления зарядкой литий-ионной батареи. Предусмотрены интерфейсы USB, UART, I2C и GPIO для простого расширения функциональности и подключения датчиков, что обеспечивает гибкую и надежную платформу разработки для IoT-терминалов, электронных меток, портативных дисплеев и других приложений.

Код производителя: 32299, ESP32-S3-ePaper-1.54-EN

Особенности:

• Используется высокопроизводительный 32-битный двухъядерный процессор Xtensa LX7 с тактовой частотой до 240 МГц.
• Поддерживает Wi-Fi 2.4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE), имеет встроенную антенну.
• Встроенная статическая оперативная память 512 КБ, ПЗУ 384 КБ, интегрированная флэш-память 8 МБ и PSRAM 8 МБ.

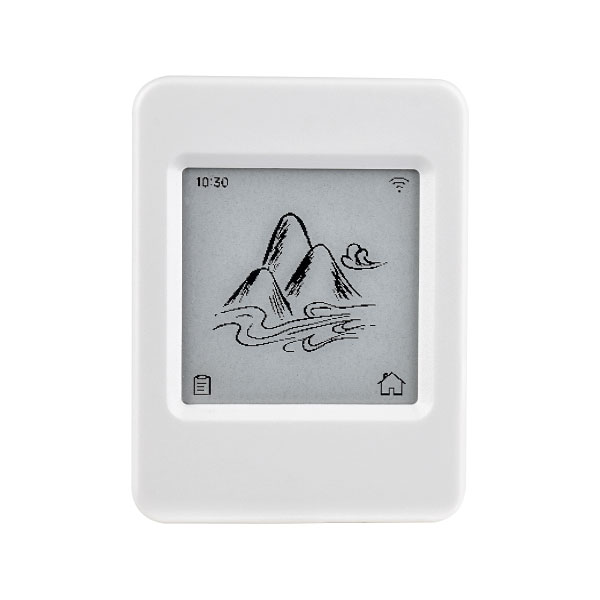

• Встроенный 1.54-дюймовый дисплей на основе электронной бумаги с разрешением 200 × 200 пикселей, отличающийся высокой контрастностью и широким углом обзора.
• Встроенный аудиокодек поддерживает захват и воспроизведение голоса, что позволяет создавать приложения для голосового взаимодействия с использованием искусственного интеллекта.
• Встроенный чип RTC PCF85063 и датчик температуры и влажности SHTC3 обеспечивают точное управление RTC и мониторинг окружающей среды.
• Встроенный слот для карты памяти TF для внешнего хранения изображений или файлов.
• Встроенные программируемые боковые кнопки PWR и BOOT позволяют разрабатывать индивидуальные функциональные возможности.
• Предусмотрено 2 × 6 штыревых разъема с шагом 2.54 мм для удобного внешнего расширения.

Внимание! Плата разработчика поставляется без литиевой батареи

Аккумулятор типоразмера 502535 напряжением 3.7В приобретается отдельно!

Плата разработки ESP32-S3 с дисплеем 1,54 дюйма для разработки AIoT на основе электронных чернил. Поддерживает речевое взаимодействие с ИИ, мониторинг температуры и влажности, а также функции для самостоятельного творчества и т. д.

Преимущества EINK:

Электронный дисплей использует технологию электрофореза в микрокапсулах. Принцип действия таков: заряженные частицы, взвешенные в прозрачной жидкости, перемещаются к краям микрокапсулы при приложении электрического поля, благодаря чему микрокапсула становится видимой за счет отражения окружающего света, подобно традиционной печатной бумаге. Электронный дисплей четко отображает изображения/текст при свете лампы или естественном освещении, не требует подсветки и обеспечивает угол обзора почти до 180°. Благодаря эффекту, схожему с бумагой, его обычно используют в электронных читалках.

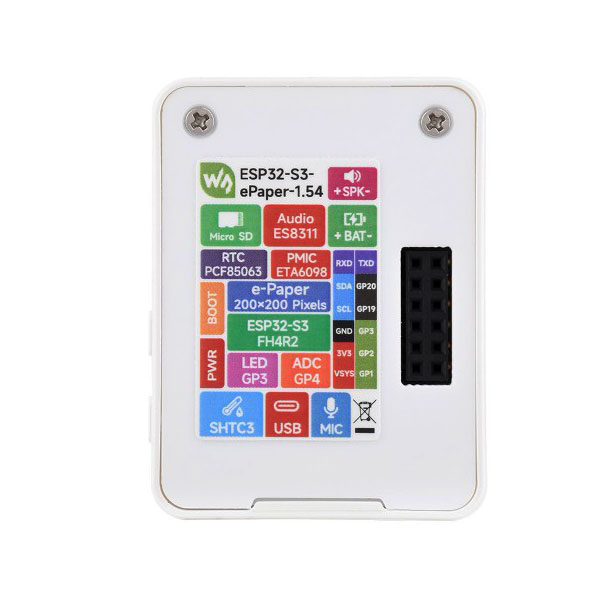

Расположение и назначение компонентов устройства:

1. ESP32-S3-PICO-1-N8R8 - это микросхема с поддержкой Wi-Fi и Bluetooth, работающая на частоте 240 МГц, со встроенной флэш-памятью объемом 8 МБ и оперативной памятью PSRAM объемом 8 МБ.
2. Слот для TF-карты - Перед использованием TF-карту необходимо отформатировать в FAT32.
3. Аудиокодек ES8311 - поддерживает ввод и вывод звука, имеет низкое энергопотребление и подходит для приложений распознавания речи и воспроизведения голоса.
4. Нажмите кнопку BOOT при включении питания, чтобы войти в режим загрузки.
5. Кнопка PWR - позволяет управлять питанием с помощью программной конфигурации при использовании литиевой батареи в качестве источника питания.
6. Порт Type-C - USB-порт для ESP32-S3 для записи программ и вывода логов.
7. Микрофон - для захвата звука
8. Датчик температуры и влажности SHTC3 - обеспечивает измерение температуры и влажности окружающей среды, позволяя осуществлять мониторинг условий окружающей среды.
9. MX1.25 2PIN разъем - для подключения внешних динамиков, аудиовыход.
10. MX1.25 2-контактный разъем - для подключения литиевых батарей
11. Встроенная антенна - поддерживает Wi-Fi 2.4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE).
12. Микросхема RTC PCF85063 (обратная сторона) - с функцией отсчета времени.
13. 2 × 6-контактный гнездовой разъем с шагом контактов 2.54 мм
14. Динамик - для воспроизведения звука

Характеристики:

• Тип дисплея: электронный бумажный дисплей
• Разрешение: 200 × 200
• Оттенки серого: 2
• Интерфейс: SPI
• Цвет дисплея: черный, белый
• Угол обзора: >170°
• Размер дисплея: 1.54 дюйма
• Полное время обновления: 2с
• Частичное время обновления: 0.3 с
• Тип отображения: Пассивно отражающий

Габаритные размеры:

Комплектация:

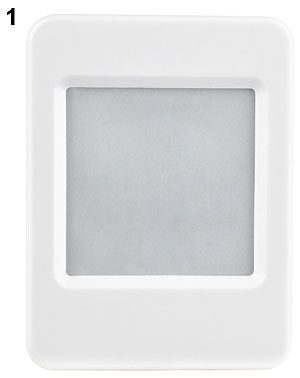

1. ESP32-S3-ePaper-1.54 x1

Ссылки:

• Wiki
