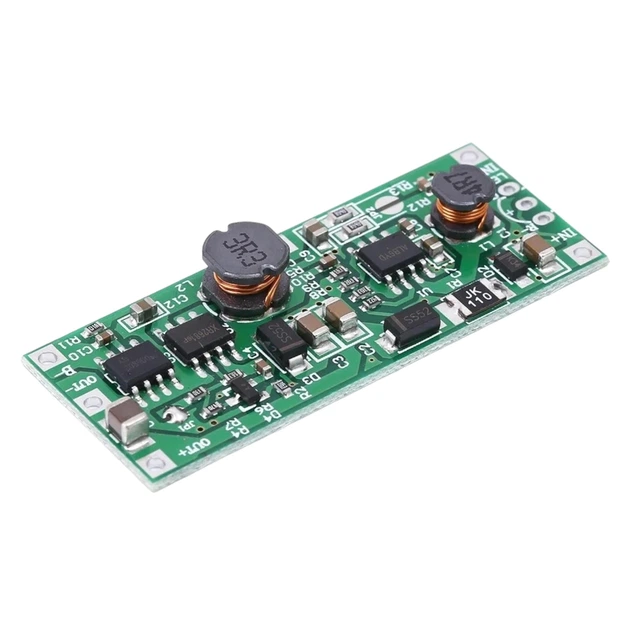

Модуль резервного питания 12В 1А для Li-Ion 1S аккумулятора (HW-429 V0.5)

код: AOC609

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

149 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

Плата предназначена для построения ИБП с использованием Li-Ion 1S аккумулятора, входным напряжением от 5В до 12В, выходным напряжением 12В и максимальным выходным током 1А. Отличное решение для бесперебойного питания бытовой и промышленной электроники.

Характеристики:

Входное напряжение: от 5 В до 12 В постоянного тока (это напряжение, которое используется при зарядке аккумулятора).
Выходное напряжение: можно выбрать 9 В постоянного тока или 12 В постоянного тока (по умолчанию 12 В, также можно переключиться на 9 В, выходное напряжение соответствует напряжению при использовании только батареи; если есть входное напряжение то выходное напряжение будет равно входному).
Выходная мощность: макс. 12 Вт
Размеры платы: 50*20*6 мм

Подключение батареи - последний шаг при монтаже. Это очень важно. Требуется литиевая или полимерная батарея 3.7 В, емкость батареи: 1-3 Ач (максимум 5 Ач). При большей ёмкости аккумулятора рекомендуется перевести зарядку в ускоренный режим. В противном случае аккумулятор не будет успевать полностью зарядиться.

Описание индикатора зарядки:

Индикаторная лампа: красный + зеленый светодиод с общим анодом. Зеленый свет указывает на зарядку батареи. Красный свет указывает на зарядку батареи (индикатор зарядки горит), а мигание красного света означает неисправность батареи или её неподключение. Индикаторный светодиод работает автоматически. Рекомендуется использовать двухцветный (красный и зеленый) светодиод для максимальной эффективности. Двухцветные индикаторы других цветов могут не работать.

Примечание: При зарядке короткое замыкание на выходе платы управления делает ее неработоспособной, поэтому используйте эту функцию с осторожностью!

Примечание: плата управления нагревается во время работы, поэтому при установке соблюдайте определенное расстояние от батареи!

Примечание: Для подключения входа и выхода следует использовать провод сечением не менее 20 AWG, а длина провода не должна превышать 10 см. Если вход соединен с выходом, образуется петля, в которой будет теряться ток 0.4-0.6 мА.

Перемычки на плате:

JP1 - выбор выходного напряжения 12В/9В
JP2 - выбор режима заряда аккумулятора нормальный/ускоренный
