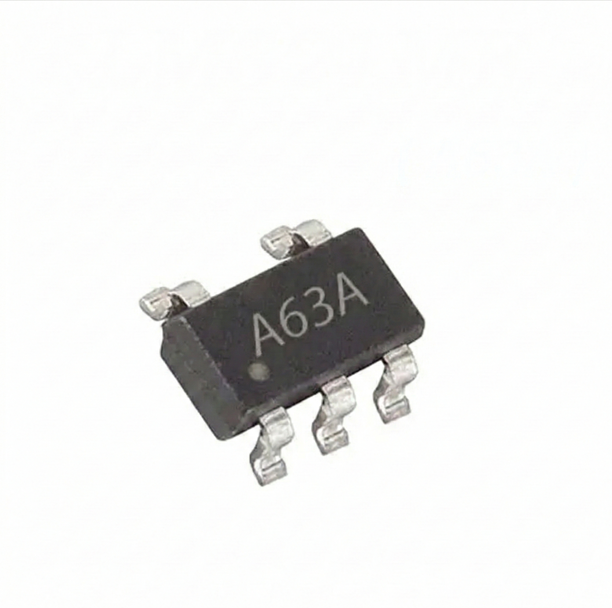

Микросхема TP4057 SOT23-6 1шт линейный контроллер заряда для одноэлементных (1S) Li-Ion/Li-Pol аккумуляторов 4.2В

код: NPN499

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

4 грн

Оптовые цены:
от 10 шт.	3 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

TP4057 - представляет собой линейный контроллер заряда для одноэлементных (1S) Li-Ion/Li-Pol аккумуляторов (3.7 В/4.2 В) в корпусе SOT23-6. Микросхема обеспечивает максимальный ток заряда до 1.2 А, поддерживает режимы CC/CV, имеет защиту от перегрева, переразряда и перезаряда, также предусмотрена индикация текущего состояния зарядного устройства (например, зеленый свет при зарядке).

Данная микросхема часто используется в компактных модулях зарядки (например, на базе USB Type-C) для питания портативной электроники, обеспечивая безопасность процесса заряда.

Характеристики:

Производитель: UMV
Маркировка: 57bM, 57bA, 57bE, 57b9, 57A4, 57b0, 57bB, 57bD (обычно SOT23-6).
Тип заряда: Линейный, режим постоянного тока/постоянного напряжения (CC/CV).
Напряжение заряда: 4.2 В (стандарт).
Ток заряда: Регулируется внешним резистором (до 1.2 А).
Предварительная зарядка: При низком напряжении аккумулятора ( 2.9 В - 3.0 В).
Защита: Защита от перегрева (OTP), перезаряда и переразряда (аккумулятора).
Входное напряжение: 5 В (обычно через MicroUSB или USB Type-C).

Номер вывода	Маркировка вывода	Назначение вывода
1	CHRG	Индикация процесса заряда
2	GND	Общий
3	BAT	Выход на аккумулятор
4	Vcc	Вход напряжения питания
5	STDBY	Индикация завершения заряда
6	PROG	Установка выходного тока заряда

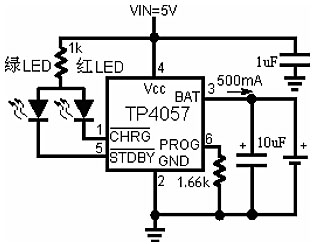

Типовая схема включения:

Ссылки:

Даташит
