USB программатор EEPROM Flash BIOS 24xx и 25xx на CH341A (с комплектом адаптеров)

Универсальный программатор EEPROM микросхем памяти 24ХХ и 25ХХ серий. Программатор построен на интерфейсной микросхеме CH341 и кроме программирования микросхем может выполнять роль USB-UART и USB-SPI конвертера. Используется программатор для программирования микросхем биос материнских плат компьютеров, ноутбуков, видеокарт, мультимедийных плееров, памяти телевизоров, ЖК-дисплеев, маршрутизаторов, игровых приставок, спутниковых ресиверов, ресиверов T2, 24 EEPROM, 25 SPI FLASH и т.д.

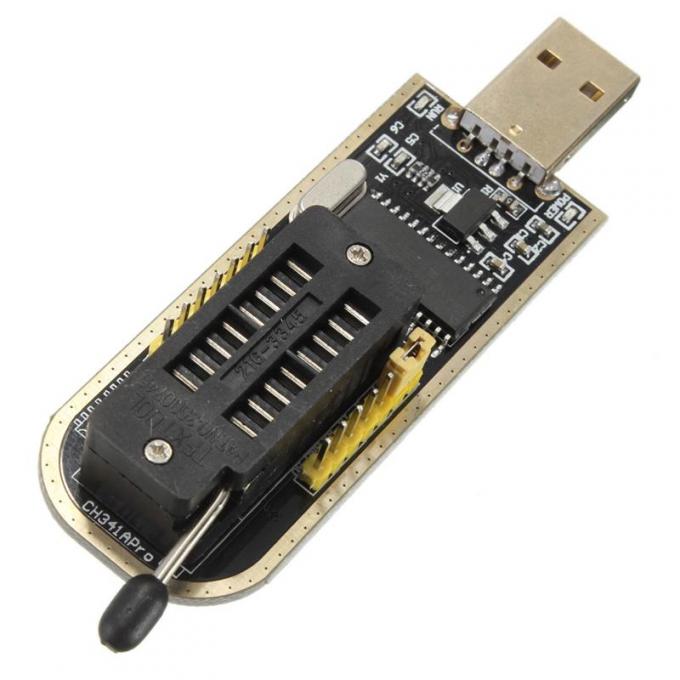

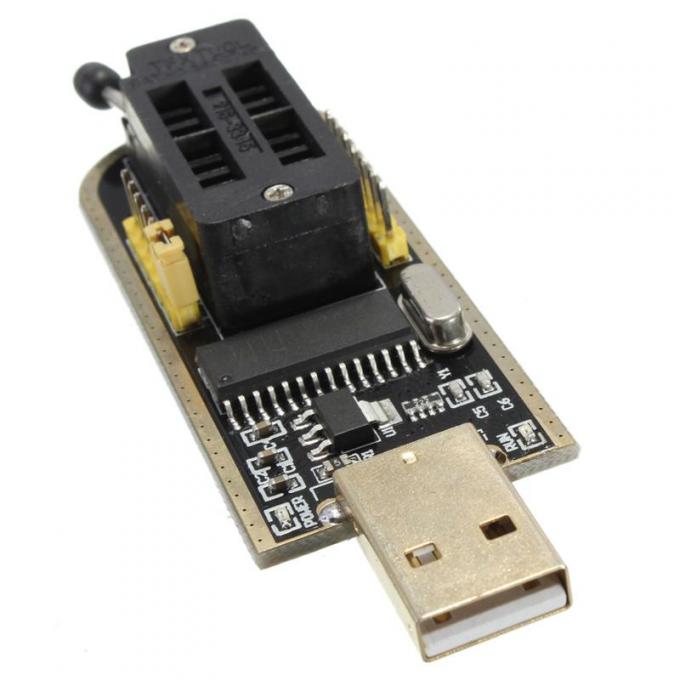

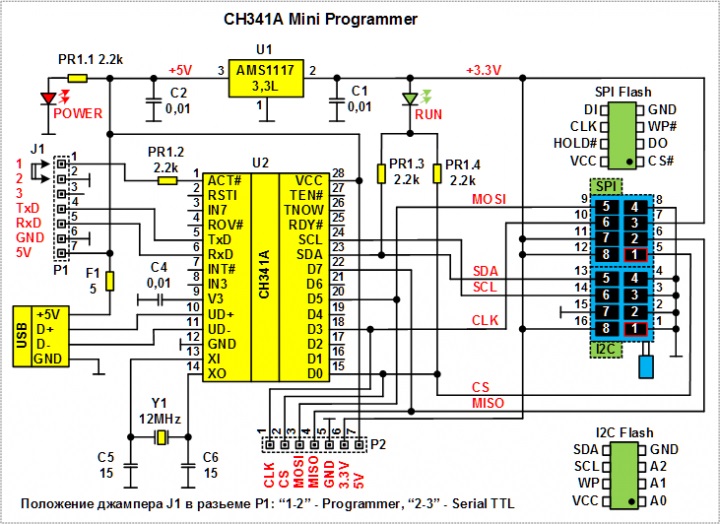

Программатор небольшой по размеру и собран на одной микросхеме CH341B. Перемычка P/S служит переключателем режима работы микросхемы как конветрер USB > Параллельный Порт (Parallel) или USB > Последовательный Порт (Serial). Управление программатором осуществляется от компьютера с помощью специальных программ, например CH341 Programmer.

Программатор имеет драйвер и программное обеспечение для операционных систем Windows 98, Windows ME, Windows 2000, Windows XP, Windows Vista и Windows 7, Windows 8, Windows 8.1, Windows 10.

Программатор имеет интерфейсы, разъемы и контактные площадки для подключения к компьютеру и установки программируемых микросхем:

• для подключения программатора к компьютеру используется стандартный USB интерфейс спецификации 2.0

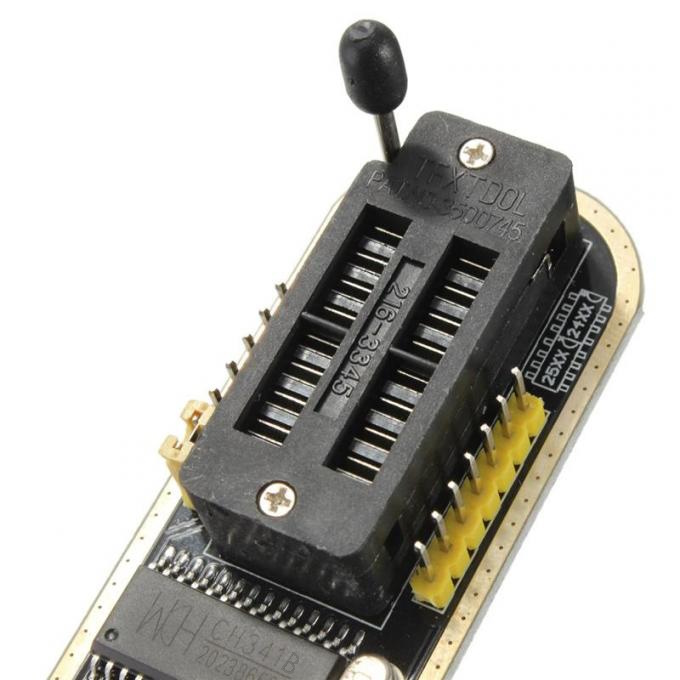

• для подключения микросхем исполненных в DIP корпусе на плате программатора установлена ZIF панель на 16 контактов с нулевым усилением и ручкой фиксатором
• для подключения микросхем 25 серии исполненных в корпусе SOP8 или SOP16 на плате программатора есть две контактные площадки
• для внутрисхемного программирования на плате программатора есть ISP интерфейс. Обозначение контактов: 3.3, MOSI, CLK, MISO, CS, GND
• на плате программатора есть интерфейс RS232. Обозначение контактов GND, RX, TX

Питание USB мини-программатора CH341 осуществляется от USB порта компьютера. Напряжение питания 5В.

Характеристики:

• Микросхема программатора: CH341B
• Рабочее напряжение: 5 В
• Источник питания: USB
• Размеры: 66 х 28 х 15 мм
• Вес: 20 г

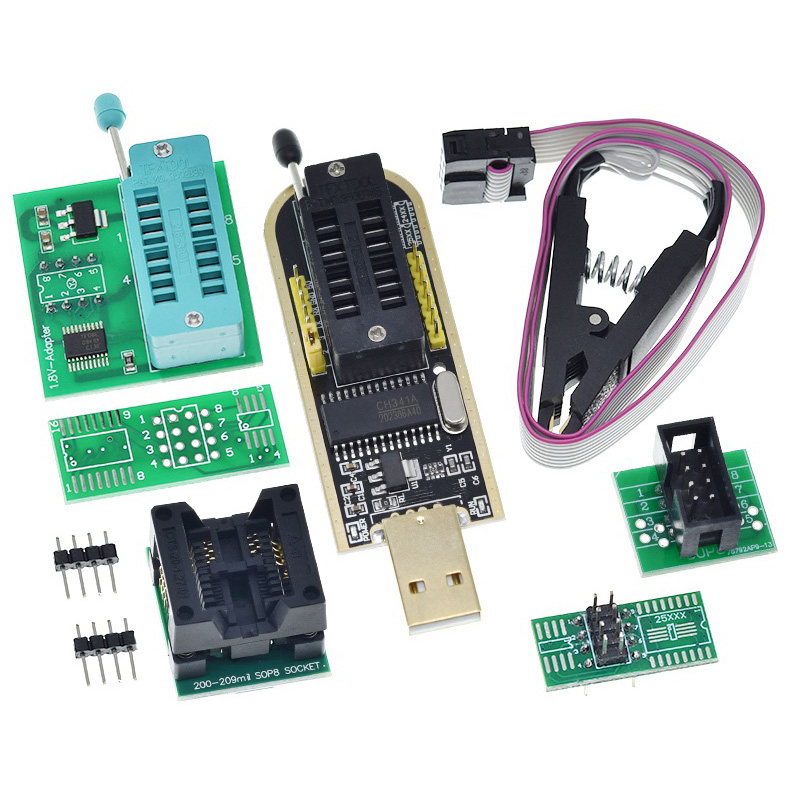

Комплектация:

• Программатор на микросхеме CH341
• ZIF-панель DIP8 для микросхем в корпусе DIP
• Адаптер SOP8 / SOIC8 с тестовой клипсой для внутрисхемного программирования (IC Clip)
• Переходник SOP8 → DIP8
• Переходник для микросхем серии 24CXX (I²C EEPROM)
• Переходник для микросхем серии 25XX / 25QXX (SPI Flash)
• Кабель для подключения клипсы
• Набор штыревых разъемов (pin headers)
