Модуль разработчика ESP32-C6 с 1.54" ЖКИ дисплеем 240×240 с двумя микрофонами 2.4ГГц Wi-Fi 6 и BLE 5

Этот модуль, разработанный компанией Waveshare на микроконтроллере ESP32-C6, имеет специально изготовленный квадратный пластиковый корпус, обеспечивающий компактный и премиальный внешний вид. Встроенный 1.54-дюймовый ЖК-дисплей, 6-осевой датчик перемещения, массив из двух микрофонов и слот для TF-карты предоставляет аппаратную основу для отображения, распознавания, передачи голоса и хранения мультимедиа. Благодаря этим аппаратным ресурсам, он поддерживает увлекательные интерактивные мини-игры, голосовое пробуждение, шумоподавление и подавление эха. Он обеспечивает доступ к онлайн-платформам для работы с большими моделями ИИ, позволяя осуществлять интеллектуальное голосовое взаимодействие и постоянное обновление. Заводская прошивка включает в себя встроенные функции, такие как ИИ-разговор, воспроизведение аудио, фотоальбом, чтение текста и игра с гравитационным шаром. Его можно использовать непосредственно как игрушку для общения с ИИ, а также поддерживать настройку и вторичную разработку.

Код производителя: 34660, ESP32-C6-LCD-1.54-EN

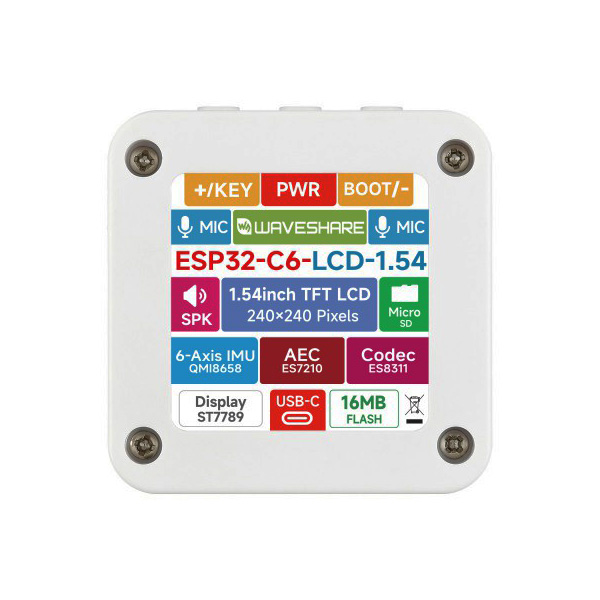

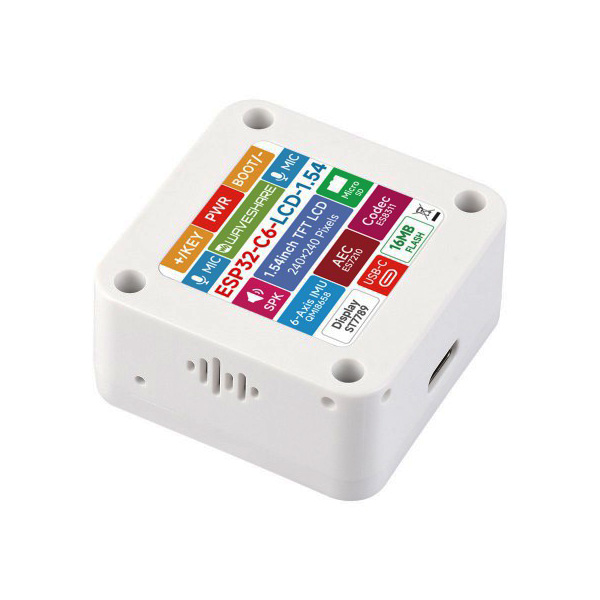

Основные характеристики:

• Оснащен высокопроизводительным 32-битным RISC-V процессором ESP32-C6 с тактовой частотой до 160 МГц.
• Поддерживает Wi-Fi 6 2.4 ГГц и Bluetooth 5, имеет встроенную антенну и обеспечивает превосходные радиочастотные характеристики.
• Встроенная статическая оперативная память объемом 512 КБ, ПЗУ объемом 320 КБ и внешняя флэш-память объемом 16 МБ.
• Порт Type-C, улучшающий совместимость устройств и упрощающий использование.
• Встроенный 1.54-дюймовый ЖК-дисплей для четкого отображения цветного изображения, разрешение 240 × 240 пикселей, 262 тыс. цветов.
• Встроенный аудиочип ES7210 для захвата звука с двух микрофонов и подавления эха.
• На борту имеются аудиокодек ES8311, усилитель NS4150B, микрофоны и динамик.
• Встроенный 6-осевой инерциальный измерительный блок QMI8658 (3-осевой акселерометр и 3-осевой гироскоп) для обнаружения движений и жестов расширяет возможности его применения.
• Адаптация интерфейсов I2C, UART и других контактных площадок для подключения внешних устройств и отладки, обеспечивающая гибкую конфигурацию периферийных устройств.
• Встроенные две настраиваемые функциональные кнопки для таких операций, как одиночное нажатие, двойное нажатие и длительное нажатие.
• Встроенный разъем для зарядки/разрядки литиевой батареи MX1.25 3.7 В
• Встроенный слот для TF-карты обеспечивает расширенное хранилище и быструю передачу данных, подходит для таких приложений, как запись данных и воспроизведение мультимедиа, упрощая схемотехнику.

Устройство поддерживает Wi-Fi 6, Bluetooth 5 и IEEE 802.15.4 (Zigbee 3.0 и Thread). Подсистема Bluetooth Low Energy поддерживает Bluetooth 5 (LE) и Bluetooth Mesh.

Характеристики:

• Панель дисплея: IPS
• Размер дисплея: 1.54 дюйма
• Разрешение экрана: 240 × 240
• Отображение цвета: 262K
• Интерфейс связи: 4-проводной SPI
• Микросхема драйвера дисплея: СТ7789
• Активная область отображения: 27.72 × 27.72 мм

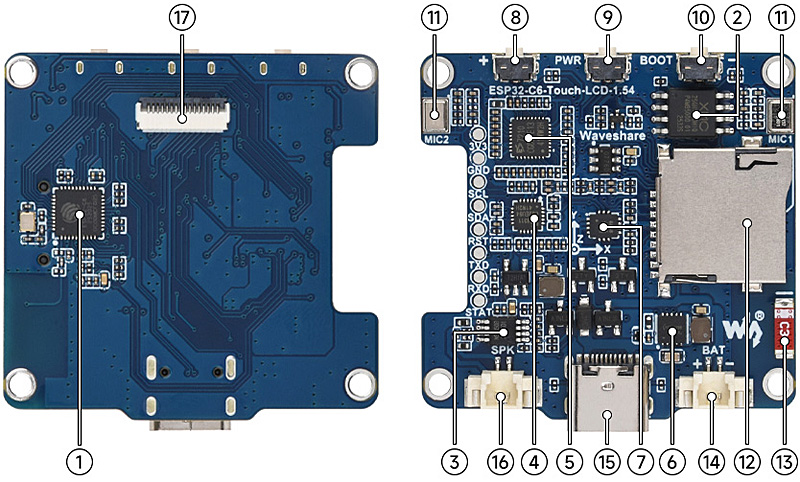

Расположение и назначение компонентов платы:

1. ESP32-C6 - интегрированный одноядерный процессор RISC-V с рабочей частотой до 160 МГц, поддерживающий Wi-Fi 6 2,4 ГГц и BLE 5.
2. 16 МБ NOR Flash
3. Микросхема усилителя мощности звука NS4150B
4. Высокопроизводительный аудиоЦАП на базе аудиокодека ES8311 с низким энергопотреблением.
5. Микросхема АЦП ES7210 для схем подавления эха
6. Микросхема управления перезарядкой и разрядкой батареи
7. Инерциальный измерительный блок QMI8658 - с 6 осями включает в себя 3-осевой гироскоп и 3-осевой акселерометр.
8. Кнопка ПЛЮС
9. Кнопка питания
10. Кнопка BOOT
11. Микрофоны
12. Слот для TF-карты
13. Бортовая антенна
14. Разъем MX1.25 для литиевых батарей - 2-контактный, для литий-ионных батарей емкостью 3.7 В, поддерживает зарядку и разрядку.
15. USB-порт Type-C для ESP32-C6, USB-порт для программирования и вывода логов.
16. Разъем для динамика MX1.25
17. Разъем для 1.54-дюймовой дисплейной панели

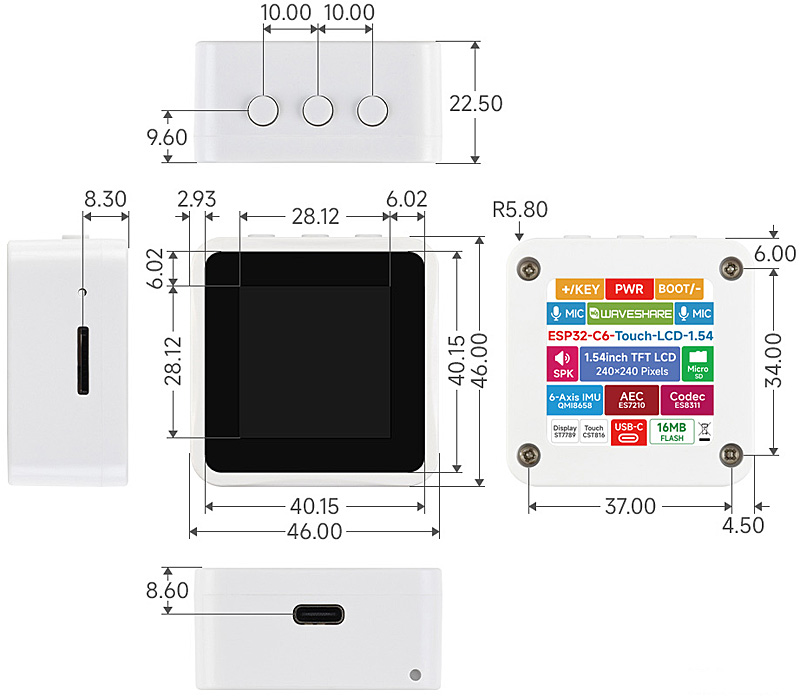

Габаритные размеры:

Комплектация:

1. ESP32-C6-LCD-1.54 хост x1
2. Изоляционный лист для ПК x1

Ссылки:

• Wiki
