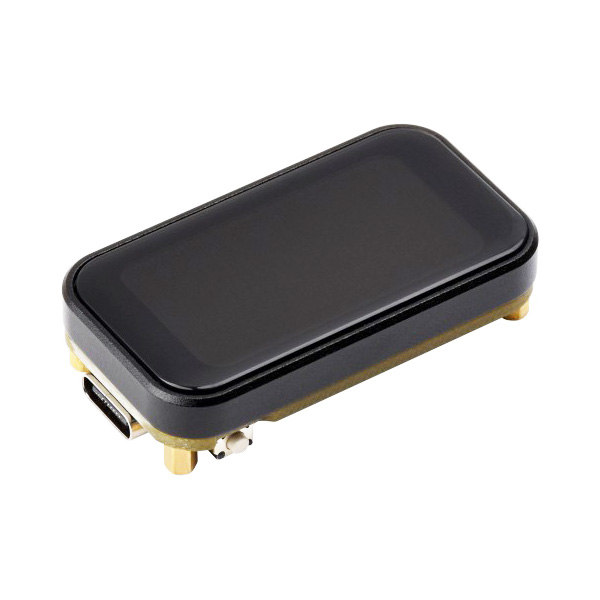

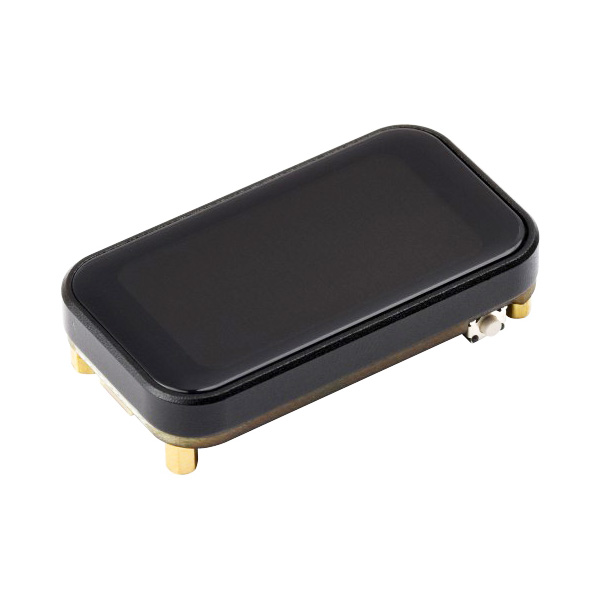

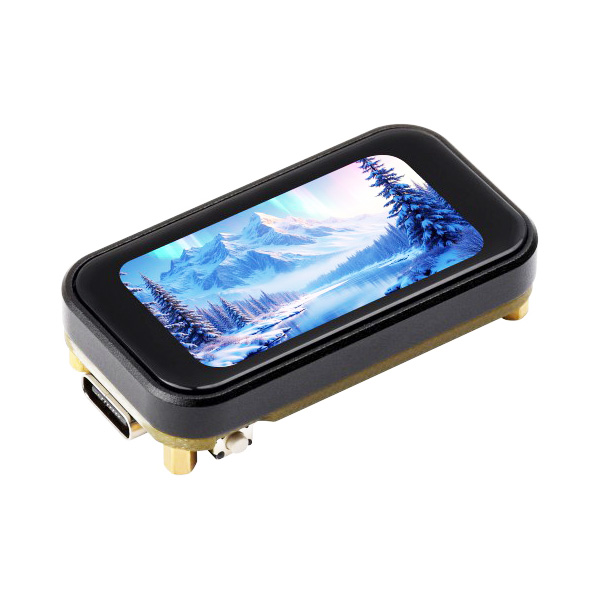

Плата разработчика ESP32-S3 с 1.47" дисплеем 172×320/262K, 2.4ГГц Wi-Fi/BLE 5, 240MHz LX7 Dual-core CPU

Плата разработчика ESP32-S3-Touch-LCD-1.47 использует чип ESP32-S3R8 с поддержкой сети Wi-Fi 2.4 ГГц и Bluetooth BLE 5, а также содержит высокопроизводительную флэш-память и PSRAM. Встроенный 1.47-дюймовый IPS-дисплей позволяет плавно запускать графические программы, такие как LVGL.

Код производителя: 31202, ESP32-S3-Touch-LCD-1.47

Модуль оснащен высокопроизводительным 32-битным двухъядерным процессором LX7 с тактовой частотой до 240 МГц, мощными вычислительными возможностями в области искусственного интеллекта и надежными функциями безопасности.

ESP32-S3 поддерживает сеть Wi-Fi 2.4 ГГц (802.11 b/g/n) с полосой пропускания 40 МГц, а его подсистема Bluetooth Low Energy поддерживает Bluetooth 5 (LE) и Bluetooth Mesh.

Особенности:

• Оснащен высокопроизводительным 32-битным двухъядерным процессором Xtensa LX7 с тактовой частотой до 240 МГц.
• Поддерживает Wi-Fi 2.4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE), имеет встроенную антенну.
• Встроенная оперативная память SRAM объемом 512 КБ и ПЗУ объемом 384 КБ, а также 16 МБ флэш-памяти и 8 МБ PSRAM.
• Встроенный 1.47-дюймовый емкостный сенсорный ЖК-дисплей с разрешением 172×320 пикселей и 262 тыс. цветов.
• Адаптация нескольких интерфейсов ввода-вывода, поддержка полноскоростного стандарта USB.
• Встроенный слот для карты памяти TF для хранения фотографий или файлов на внешней карте памяти TF.
• Поддерживает точное управление, например, гибкую настройку тактовой частоты и несколько режимов питания, что позволяет добиться низкого энергопотребления в различных сценариях.

Характеристики:

• Размер отображения: 1.47 дюйма
• Разрешение дисплея: 172 × 320 пикселей
• Драйвер дисплея: JD9853
• Сенсорный драйвер: AXS5106L
• Интерфейс отображения: 4-проводной SPI
• Сенсорный интерфейс I2C
• Тип дисплея: IPS
• Тип сенсора: Емкостной

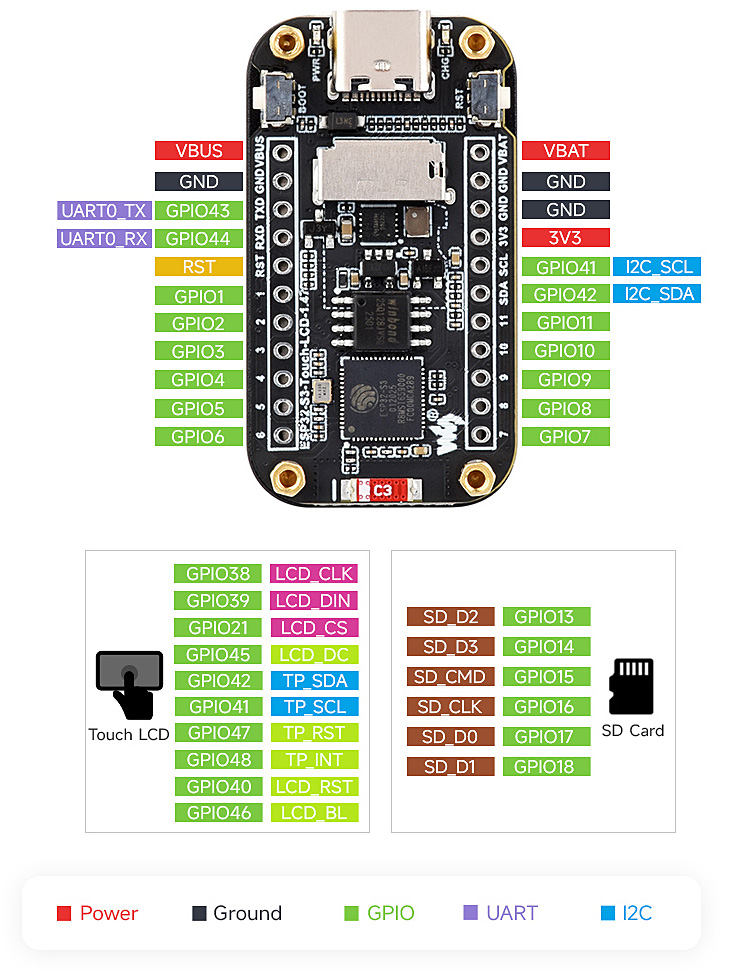

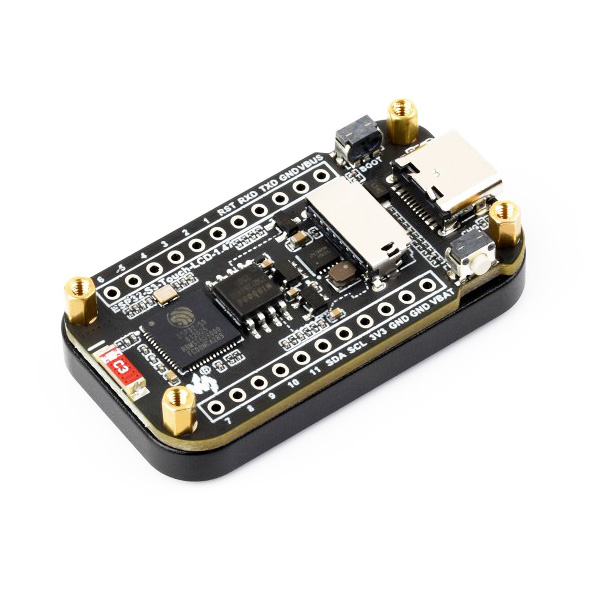

Расположение и назначение контактов модуля:

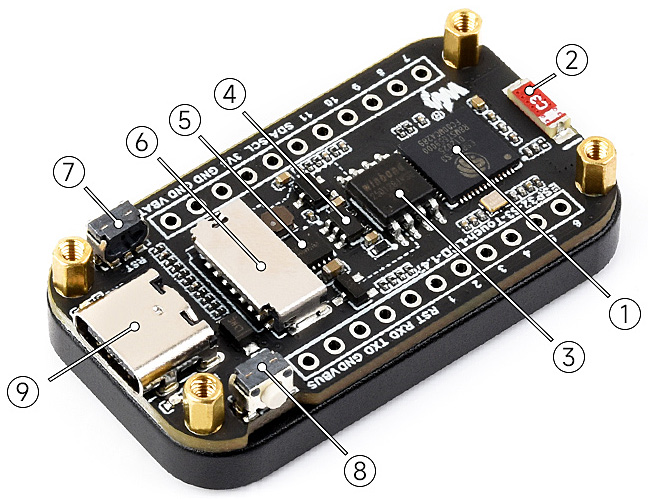

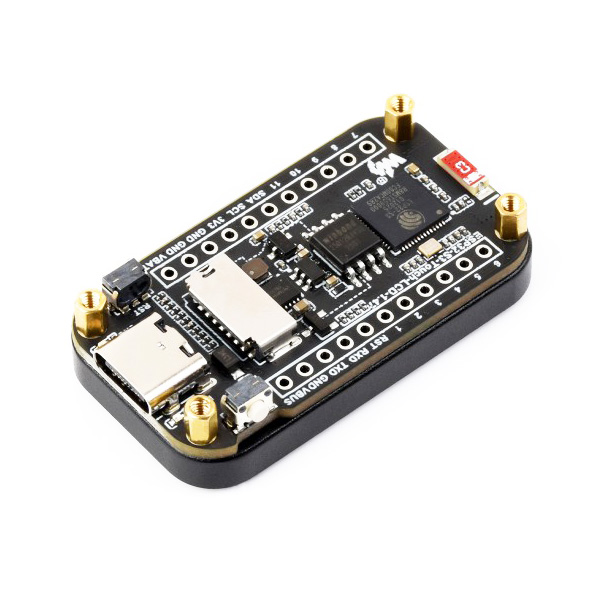

Назначение и расположение компонентов платы:

1. ESP32-S3R8
2. Встроенная керамическая антенна
3. 16 МБ флэш-памяти
4. ME6217C33M5G - Низковольтный стабилизатор напряжения, выходной ток 800 мА (макс.)
5. ETA6098
6. Слот для TF-карты
7. Кнопка СБРОС
8. Кнопка BOOT
9. интерфейс Type-C

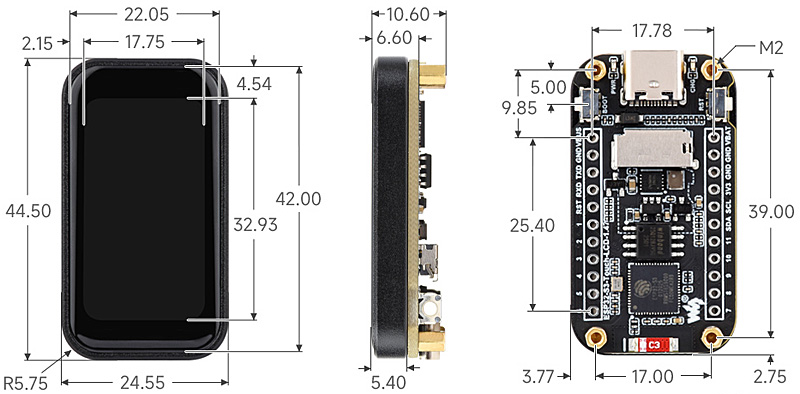

Габаритные размеры:

Комплектация:

1. ESP32-S3-Touch-LCD-1.47 × 1
2. Черный коннектор × 2

1

2

Ссылки:

• Wiki
