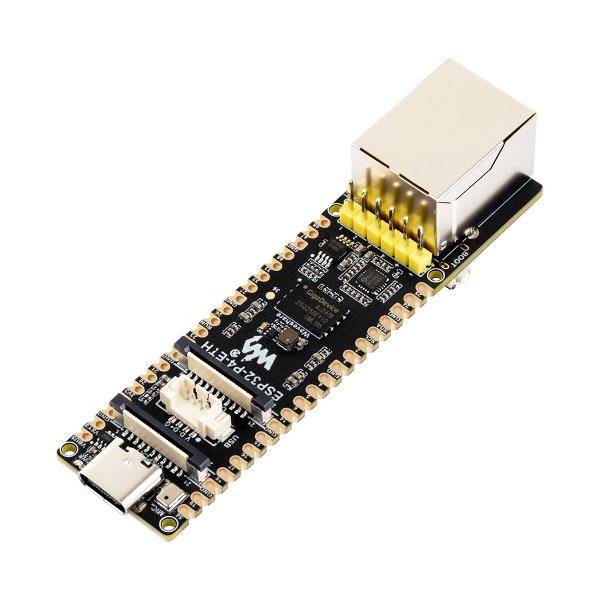

Плата разработчика ESP32-P4-ETH с 100 МБит RJ45 Ethernet портом

Высокопроизводительная плата разработчика ESP32-P4-ETH на базе контроллера ESP32-P4 с портом Ethernet RJ45 100 Мбит/с. Данный продукт представляет собой мультимедийную плату для разработки на базе ESP32-P4. Она обладает богатым набором человеко-машинных интерфейсов, включая MIPI-CSI (со встроенным процессором обработки изображений), MIPI-DSI, SPI, I2S, I2C, ШИМ светодиодов, MCPWM, RMT, АЦП, UART, TWAI и др. Кроме того, она поддерживает USB OTG 2.0 HS, порт Ethernet и встроенный 40-контактный разъем GPIO, совместимый с некоторыми платами расширения Raspberry Pi Pico HAT, что обеспечивает более широкий спектр возможностей применения.

Код производителя: 32086, SP32-P4-ETH

ESP32-P4 использует двухъядерный процессор RISC-V и поддерживает до 32 МБ PSRAM, а также имеет USB 2.0, MIPI-CSI/DSI, кодировщик H.264 и другие периферийные устройства, удовлетворяя потребности в недорогой, высокопроизводительной и энергоэффективной разработке мультимедийных приложений. Она также содержит периферийное устройство цифровой подписи и выделенный блок управления ключами, обеспечивая безопасность данных и операций. Разработанный специально для высокопроизводительных и защищенных приложений, ESP32-P4-ETH отвечает требованиям взаимодействия человека с машиной, эффективных периферийных вычислений и расширения ввода-вывода.

Ключевые особенности:

• Высокопроизводительный микроконтроллер с 32-разрядными двухъядерными и одноядерными процессорами RISC-V.
• 128 КБ HP ROM, 16 КБ LP ROM, 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM
• Мощные возможности обработки изображений и голоса. Предоставляет интерфейсы обработки изображений и голоса, включая кодеки JPEG, ускоритель обработки пикселей (PPA), процессор обработки изображений (ISP) и видеокодер H.264.
• 32 МБ PSRAM в корпусе чипа, 32 МБ Nor Flash на плате.
• К наиболее распространенным периферийным устройствам относятся MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, слот для TF-карты SDIO 3.0, микрофон, разъем для подключения динамиков и т. д.
• Адаптация 2*20 разъемов GPIO с 27 оставшимися программируемыми разъемами GPIO.
• Функции безопасности: безопасная загрузка, шифрование флэш-памяти, криптографические ускорители и генераторы случайных чисел (TRNG). Кроме того, аппаратные механизмы защиты доступа помогают обеспечить управление правами доступа и разделение привилегий.

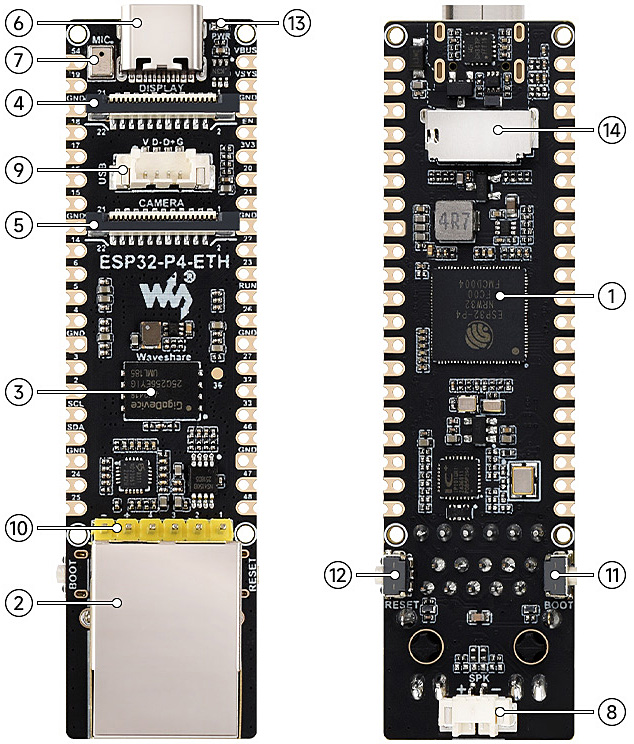

Расположение и назначение компонентов платы:

1. ESP32-P4NRW32 - чип ESP32-P4 с 32 МБ PSRAM.
2. Порт Ethernet RJ45 100 Мбит/с
3. 32 МБ Nor Flash
4. Интерфейс дисплея - MIPI-DSI (2-полосный), поддерживает экраны DSI диагональю 5 / 7 / 8 / 10,1 дюйма.
5. Интерфейс камеры - MIPI-CSI (2-полосный), поддерживает камеры OV5647 и др.
6. Порт Type-C - для питания и записи программ.
7. Встроенный микрофон
8. Разъем для подключения акустических систем - MX1.25 2P, поддерживает динамики 8 Ом 2 Вт.
9. 4-контактный USB-разъем - высокоскоростной интерфейс USB OTG 2.0.
10. Модуль PoE и разъем питания
11. Кнопка BOOT - Нажмите ее при включении или перезагрузке, чтобы войти в режим загрузки.
12. Кнопка сброса RST
13. Индикатор питания
14. Слот для TF-карты - протокол интерфейса SDIO 3.0.

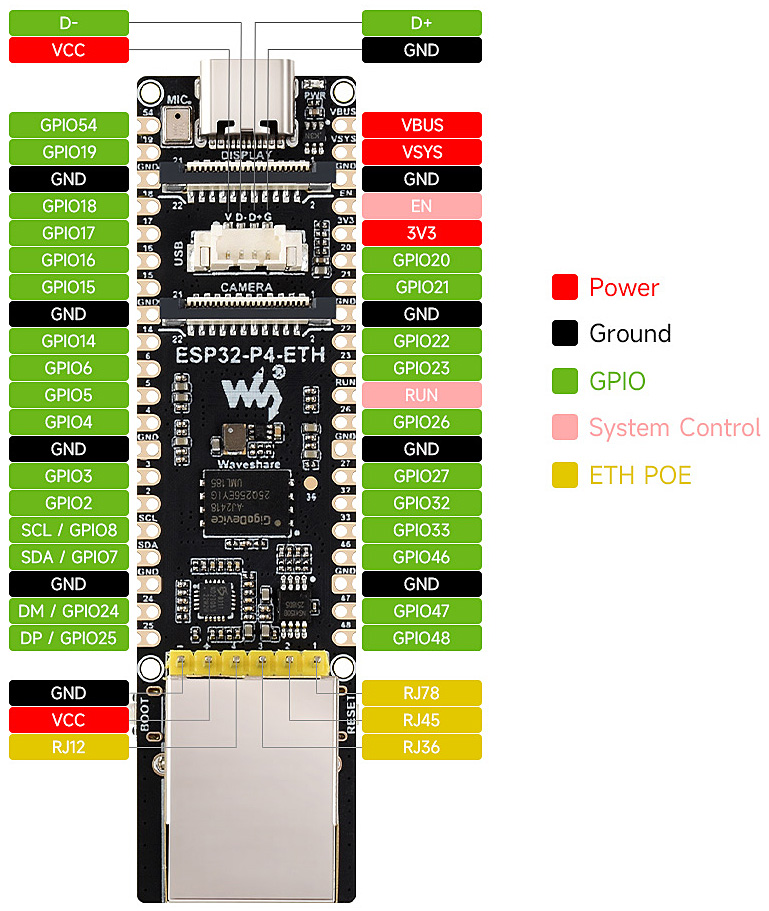

Расположение и назначение контактов платы:

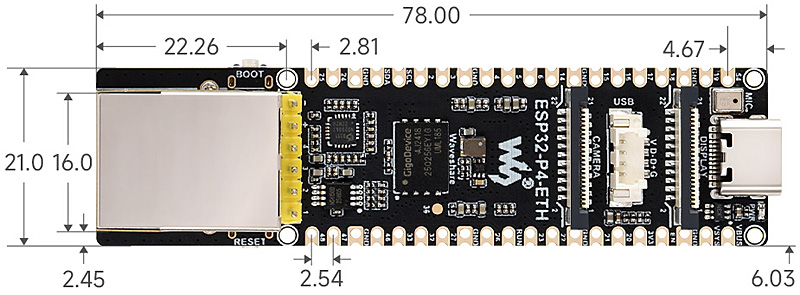

Габаритные размеры:

Комплектация:

1. ESP32-P4-ETH с предварительно припаянными разъемами (1 шт.)

Ссылки:

• Wiki
