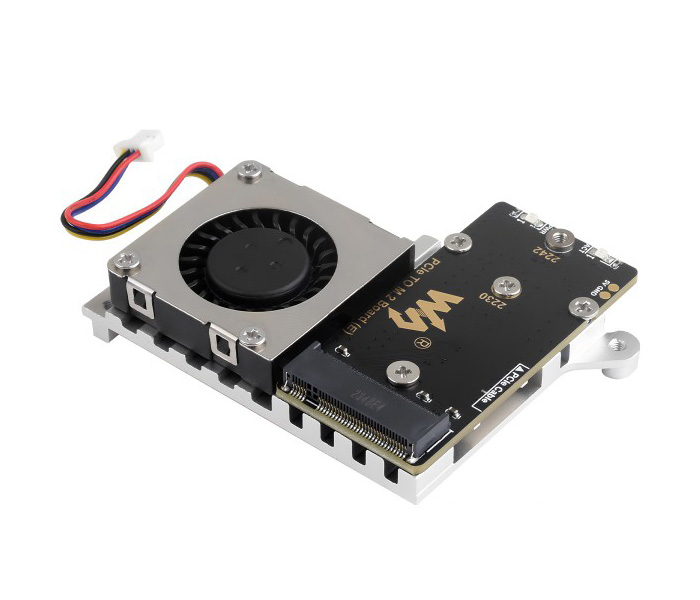

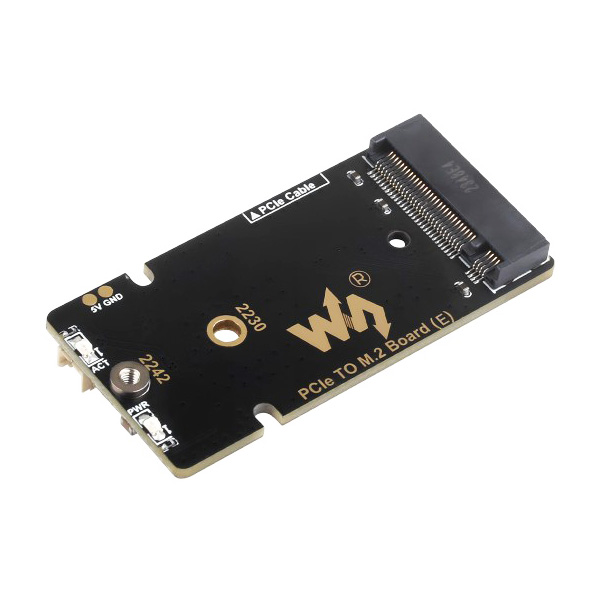

Адаптер PCIe на M.2 размером 2242/2230 для Raspberry Pi 5 с кулером

Адаптер PCIe на M.2 (E) для Raspberry Pi 5 с радиатором и вентилятором охлаждения, совместим с твердотельными накопителями форм-фактора M.2 NVMe типоразмера 2242/2230. Модуль поддерживает высокоскоростное чтение/запись данных до 8 Гбит/с.

Код производителя: 28013, PCIe TO M.2 Board (E)

Характеристики:

• Входное напряжение вентилятора: 5 В постоянного тока (питание через четырехконтактный разъем для вентилятора на Raspberry Pi 5)
• Интерфейс M.2 M KEY: Поддерживает твердотельные накопители NVMe (PCIe Gen2/3)
• Поддержка размеров твердотельных накопителей: 2242, 2230
• Регулировка скорости вентилятора: Управление широтно-импульсной модуляцией с помощью тахометра
• Максимальный поток воздуха: 1.39 CFM
• Максимальная частота вращения вентилятора: 8000±10% об/мин
• Материал радиатора: Анодированный алюминий

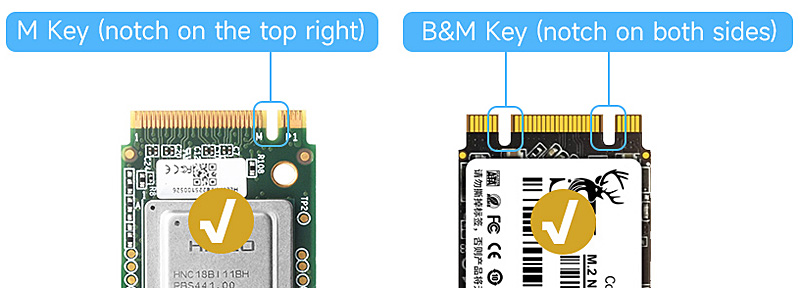

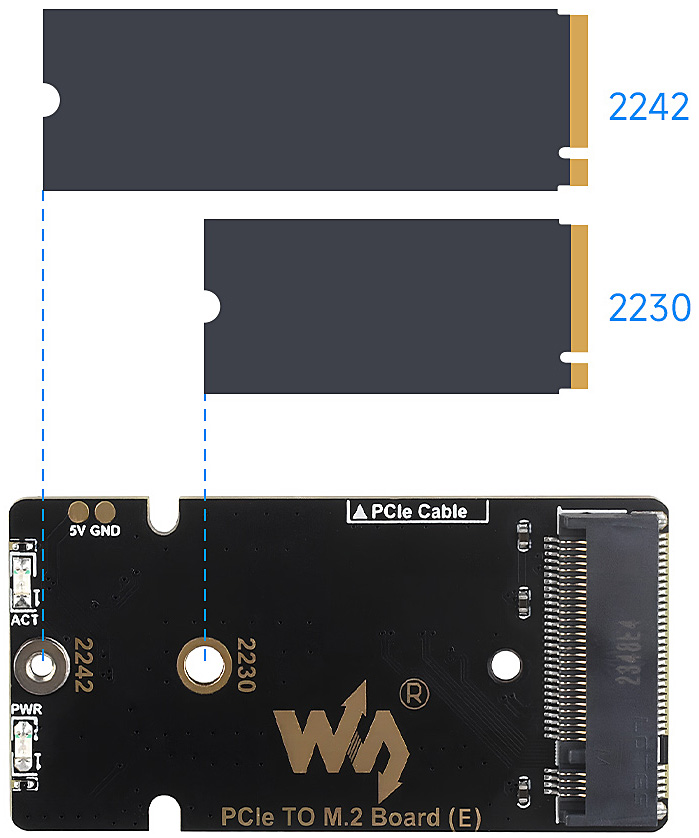

Поддержка слотов для NVMe-накопителей:

Примечание: Поддерживаются только твердотельные накопители с протоколом NVMe.

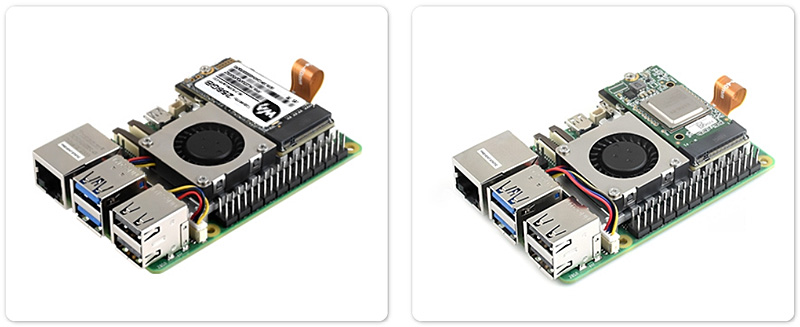

Примеры использования модуля:

Подключение к твердотельным накопителям NVME и к модулю ускорителя искусственного интеллекта Hailo-8:

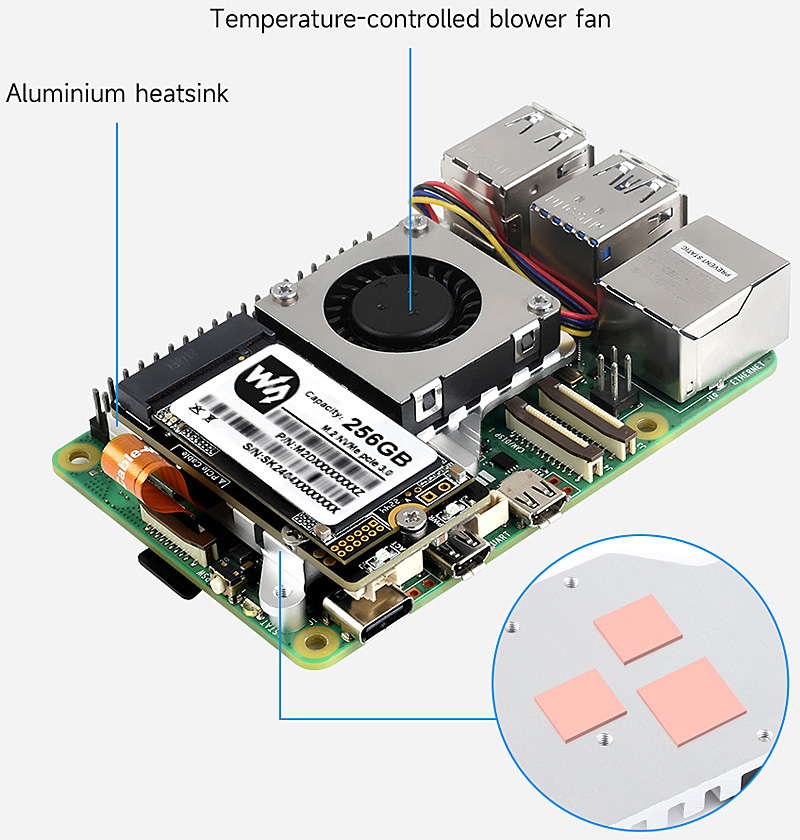

Система охлаждения:

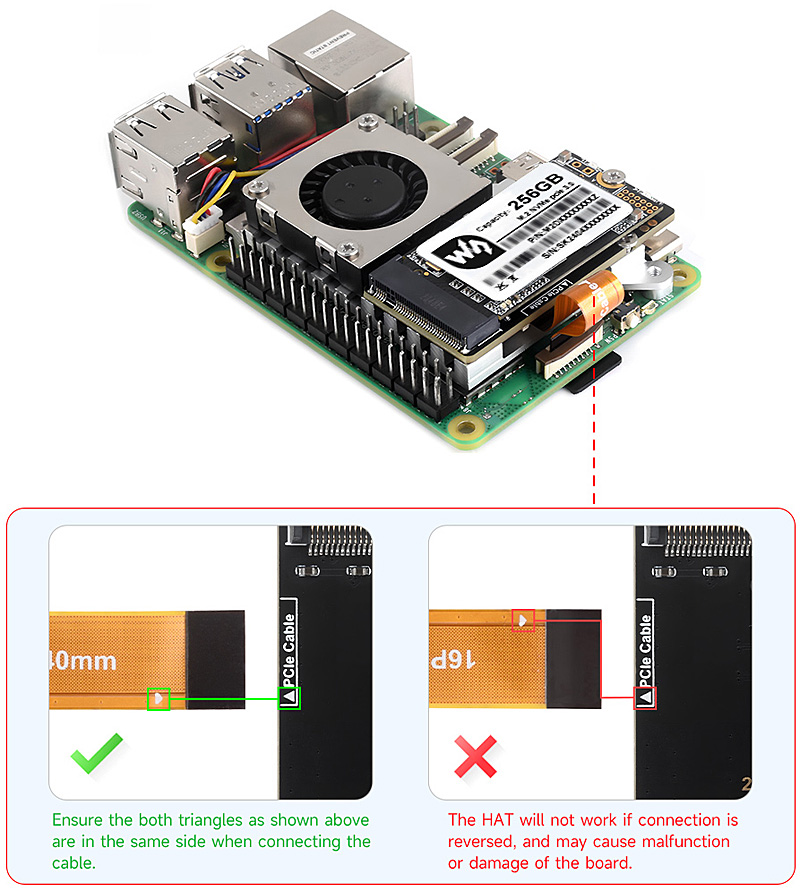

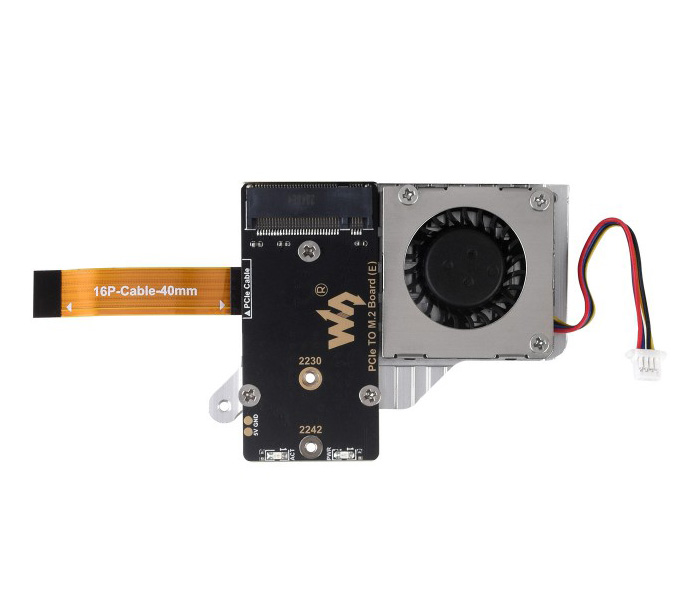

Подключение к PI5 через 16-контактный кабель:

Основано на 16-контактном интерфейсе PCIe Raspberry Pi 5.

Поддержка твердотельных накопителей NVMe:

Модуль совместим с твердотельными накопителями M.2 типоразмеров 2242/2230. Поддерживает режимы Gen2 и Gen3 и загрузку Raspberry Pi 5 с твердотельного накопителя.

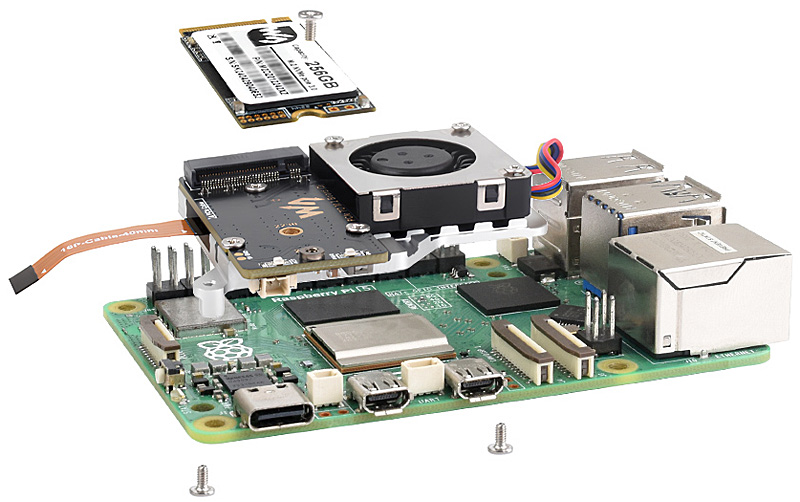

Процесс сборки:

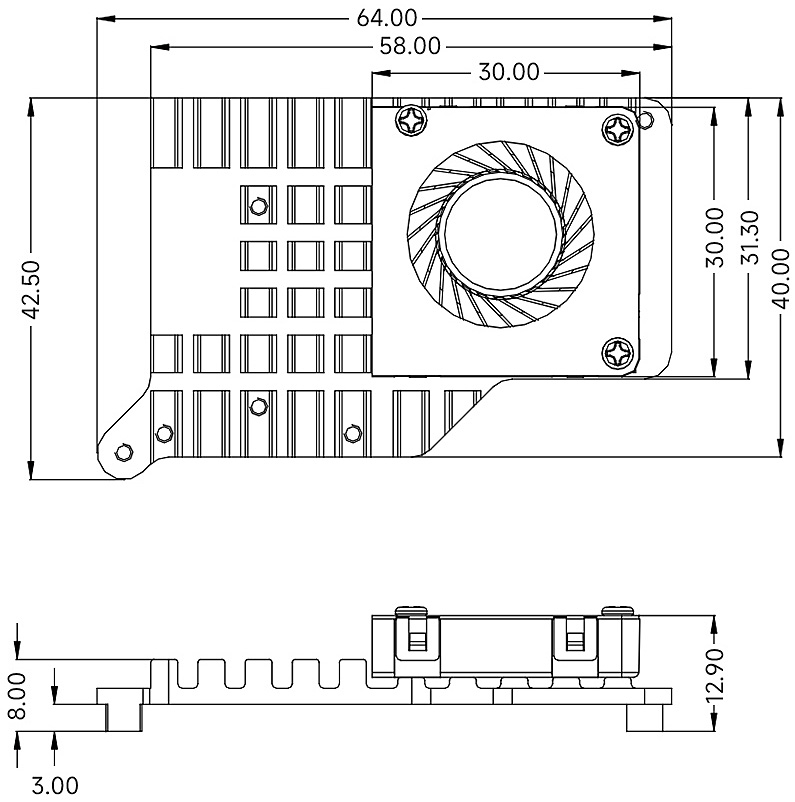

Габаритные размеры:

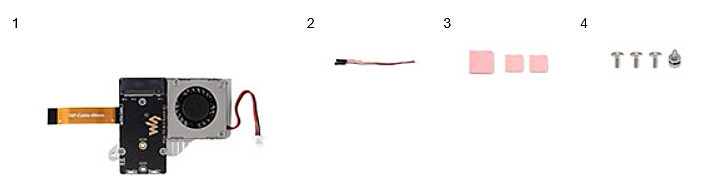

Комплектация:

1. Плата PCIe TO M.2 (E) x1
2. Кабель MX1.25 2PIN x1
3. Термопрокладка (3 шт.) x1
4. Комплект винтов x1

Ссылки:

• Wiki
