Bluetooth стереопідсилювач XH-A164 на PAM8403, (2×3 Вт, Bluetooth 5.0, USB Type-C, 5 В.)

Bluetooth стереопідсилювач XH-A164 на PAM8403, 2×3 Вт, Bluetooth 5.0, USB Type-C, 5 В.

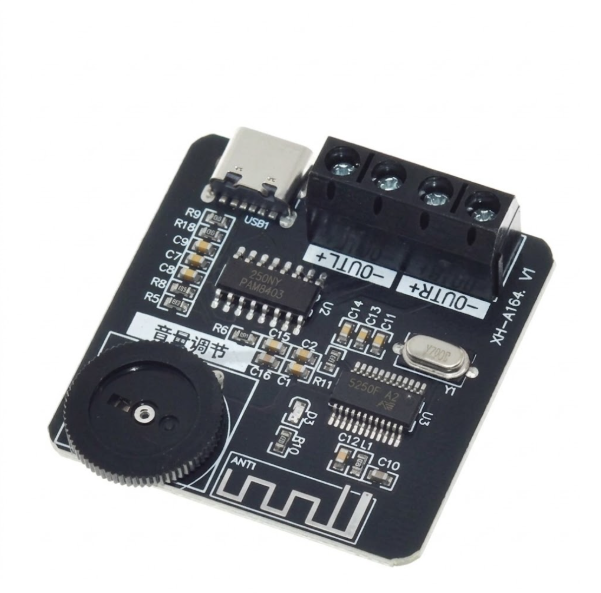

Компактний двоканальний аудіопідсилювач XH-A164 призначений для створення невеликих бездротових акустичних систем, портативних колонок та інших DIY-аудіопроєктів. Модуль поєднує Bluetooth-аудіоприймач та стереопідсилювач класу D на мікросхемі PAM8403.

Модуль добре підходить для саморобних Bluetooth-колонок, портативної акустики, модернізації старих активних і пасивних акустичних систем та різноманітних електронних аудіопроєктів.

Особливості:

• Для передачі звуку використовується бездротове з'єднання Bluetooth 5.0. Після підключення смартфона, планшета, ноутбука або іншого Bluetooth-пристрою аудіосигнал надходить безпосередньо на підсилювач.
• Живлення модуля здійснюється від джерела 5 В через роз'єм USB Type-C, завдяки чому для роботи можна використовувати звичайний USB-блок живлення або інше стабілізоване джерело 5 В.
• На платі встановлений потенціометр для плавного регулювання гучності.
• Для підключення двох динаміків передбачений чотириконтактний гвинтовий клемник.
• Мікросхема PAM8403 працює в класі D та забезпечує високий ККД - до 90%, що дозволяє отримати достатню вихідну потужність при невеликому нагріванні та компактних розмірах пристрою.

Увага!!! Виходи підсилювача виконані за мостовою схемою. Мінусові контакти динаміків OUTL- та OUTR- не можна з'єднувати між собою або підключати до GND.

Технічні характеристики:

• модель модуля: XH-A164 V1;
• мікросхема підсилювача: PAM8403;
• тип підсилювача: Class D;
• кількість каналів: 2, стерео;
• бездротовий інтерфейс: Bluetooth 5.0;
• напруга живлення модуля: 5 В DC;
• роз'єм живлення: USB Type-C;
• вихідна потужність PAM8403: до 3 Вт + 3 Вт при живленні 5 В та навантаженні 4 Ω;
• рекомендоване навантаження: 4–8 Ω;
• регулювання гучності: потенціометр на платі;
• ККД підсилювача: до 90%;
• захист PAM8403 від короткого замикання;
• термозахист;
• розміри плати: приблизно 40 × 40 мм;
• маса: приблизно 11,4 г.
