Модуль измерения напряжения, тока и мощности PZEM-004T 100A

PZEM-004T-100A — это измерительный модуль для контроля параметров однофазной сети переменного тока и учёта потребляемой электроэнергии. Он позволяет измерять напряжение, силу тока, активную мощность, потреблённую энергию, частоту сети и коэффициент мощности.

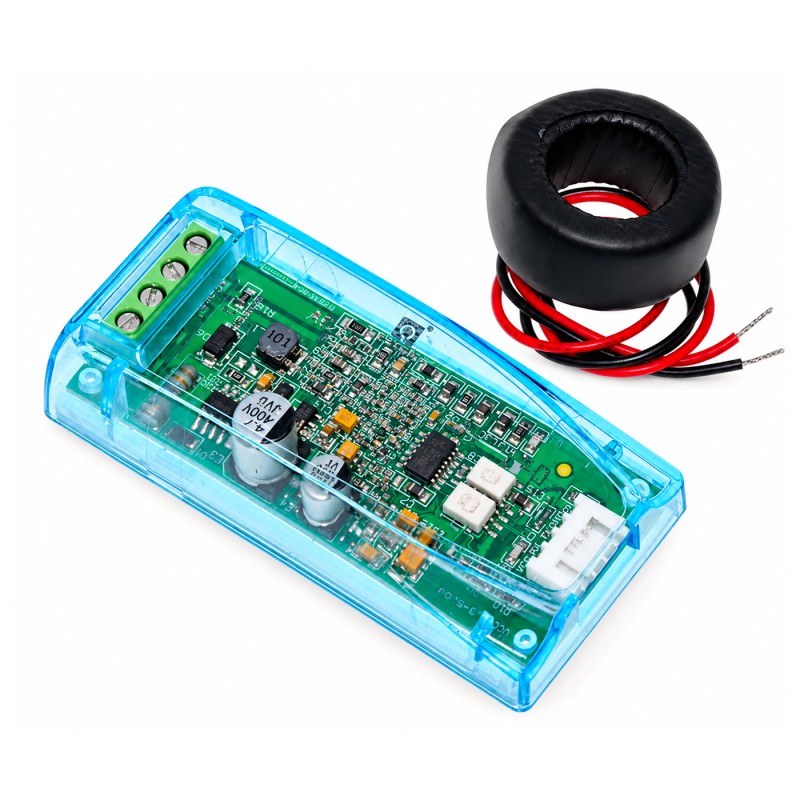

В комплект входит внешний трансформатор тока на 100 А с неразъёмным сердечником. Для измерения тока провод нагрузки необходимо пропустить через отверстие трансформатора. Такая конструкция подходит для установки при монтаже проводки или в устройствах, где измерительный провод можно заранее отсоединить и пропустить через датчик.

Модуль поддерживает обмен данными с микроконтроллерами через последовательный интерфейс UART и может использоваться в проектах на базе Arduino, ESP8266, ESP32 и других совместимых платформ.

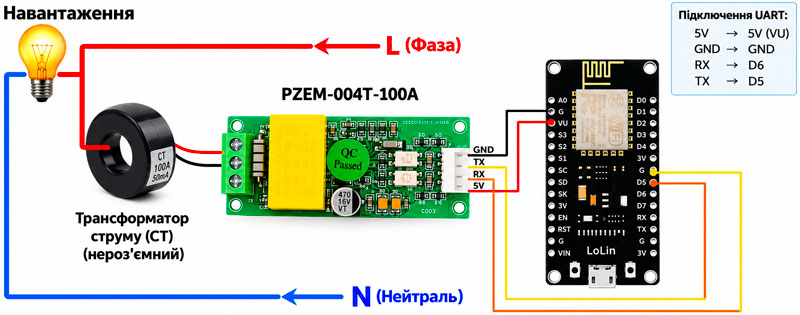

Схема подключения PZEM-004T-100A к ESP8266:

Основные преимущества

• Измерение шести параметров сети: напряжения, тока, активной мощности, электроэнергии, частоты и коэффициента мощности.
• Измерение тока до 100 А: внешний трансформатор тока позволяет контролировать большие нагрузки без непосредственного пропускания всего тока через измерительный модуль.
• Неразъёмный сердечник CT: простая конструкция без механизма раскрытия и защёлкивания.
• Учёт потребления электроэнергии: накопление данных об использованной энергии.
• Интерфейс UART: возможность передачи показаний на микроконтроллер для дальнейшей обработки.
• Автоматизация и мониторинг: подходит для систем контроля энергопотребления, умных устройств и измерительных приборов.

Технические характеристики

• Модель: PZEM-004T-100A
• Тип сети: однофазная, переменный ток (AC)
• Диапазон измерения напряжения: 80–260 В
• Диапазон измерения тока: 0–100 А
• Датчик тока: внешний трансформатор тока (CT)
• Тип сердечника трансформатора: неразъёмный
• Измеряемые параметры: напряжение, ток, активная мощность, энергия, частота, коэффициент мощности
• Интерфейс связи: UART TTL
• Протокол обмена: Modbus-RTU

Области применения

• Мониторинг энергопотребления дома и офиса.
• Контроль нагрузки в системах автоматизации.
• Разработка умных счётчиков и систем учёта электроэнергии.
• Измерение потребления электроэнергии отдельными устройствами.
• Проекты на базе Arduino, ESP8266 и ESP32.
• Создание систем сбора данных с передачей показаний на компьютер или сервер.

Особенности подключения

Трансформатор тока имеет неразъёмный сердечник, поэтому измеряемый провод необходимо пропустить через его отверстие. Для измерения тока охватывают только один провод нагрузки — фазный или нейтральный, но не оба одновременно.

Важно: диапазон до 100 А характеризует возможность измерения тока, а не допустимый ток через клеммы самого модуля. Максимальная измеряемая мощность зависит от напряжения сети и фактического тока нагрузки. Перед подключением проверьте распиновку и характеристики конкретной версии модуля.

Работа с сетью 230 В опасна для жизни. Монтаж следует выполнять при отключённом питании, обеспечив надёжную изоляцию и защиту от случайного прикосновения.
