7.0" Дисплей сенсорный 1024x600 IPS HDMI с корпусом от Waveshare

код: DPC184

Дополнительные категории товара: Дисплеи
Waveshare
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: Raspberry Pi   TFT LCD

1999 грн

в наличии



Купить в один клик

20
голосовать
Нашли дешевле?
  • 7.0" Дисплей сенсорный 1024x600 IPS HDMI с корпусом от Waveshare
  • 7.0" Дисплей сенсорный 1024x600 IPS HDMI с корпусом от Waveshare
  • 7.0" Дисплей сенсорный 1024x600 IPS HDMI с корпусом от Waveshare
  • 7.0" Дисплей сенсорный 1024x600 IPS HDMI с корпусом от Waveshare
  • Описание
  • Отзывы (12)
  • Задать вопрос

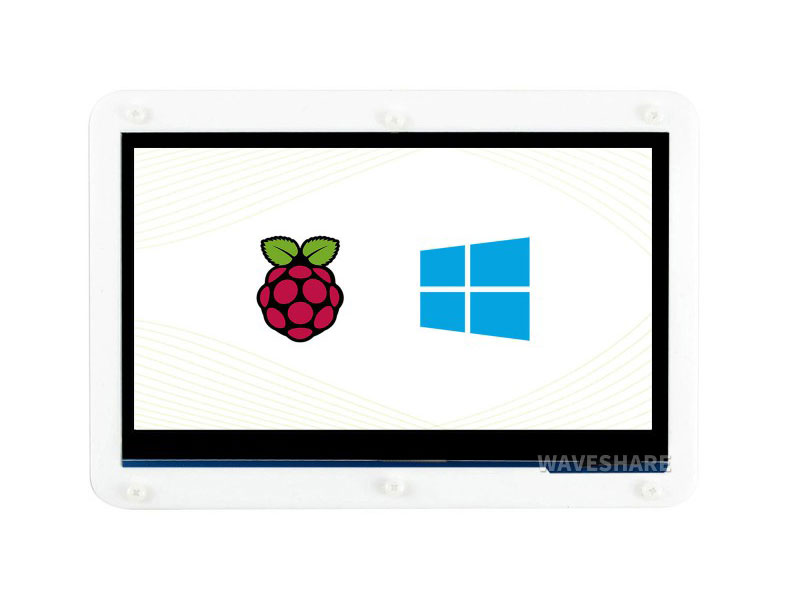

Отличный портативный дисплей разрешающей способностью 1024х600 с емкостным сенсором для мини-компьютеров, персональных компьютеров и любых других устройств с HDMI видеовыходом. Высокая разрешающая способность, управляемая подсветка дисплея для уменьшения , наличие удобного корпуса и стандартные интерфейсы подключения делают подключение и использование простым и удобным. Код производителя: 7inch HDMI LCD (C) (с двухцветным корпусом).

Код производителя: 11303, 7inch HDMI LCD (C) (with bicolor case)

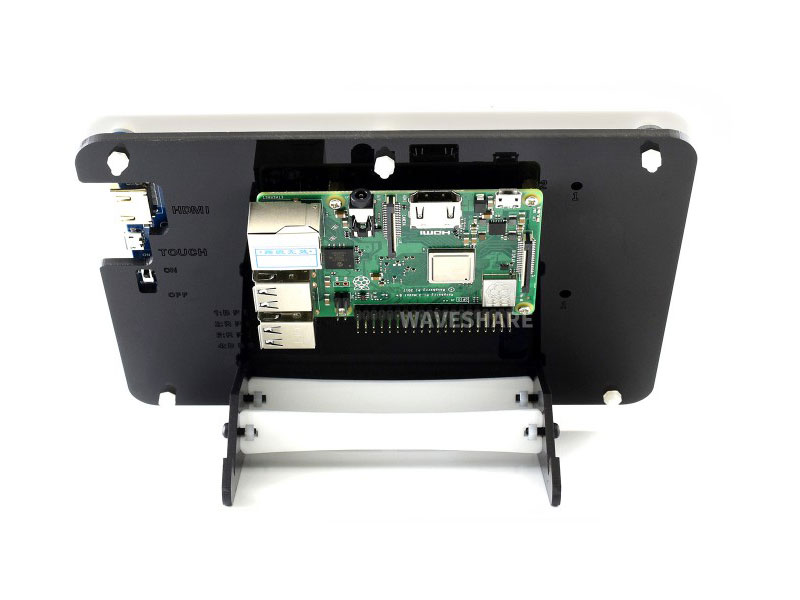

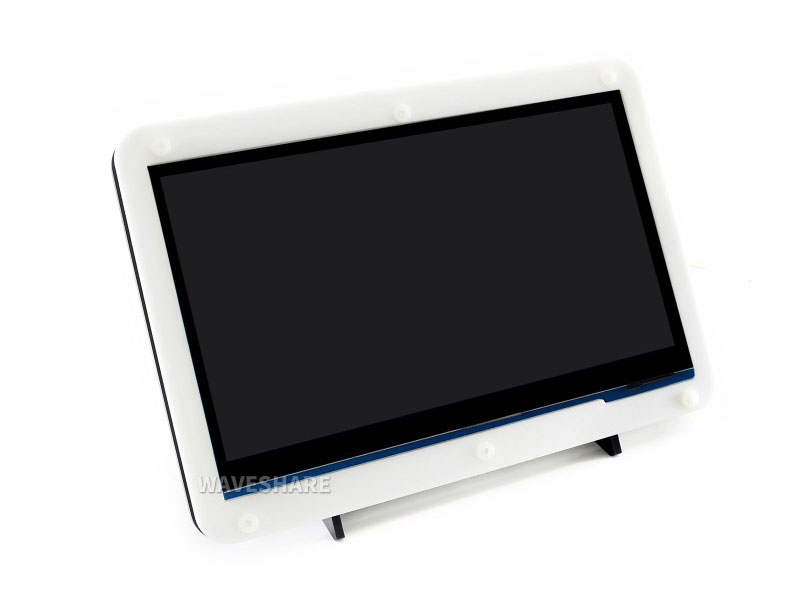

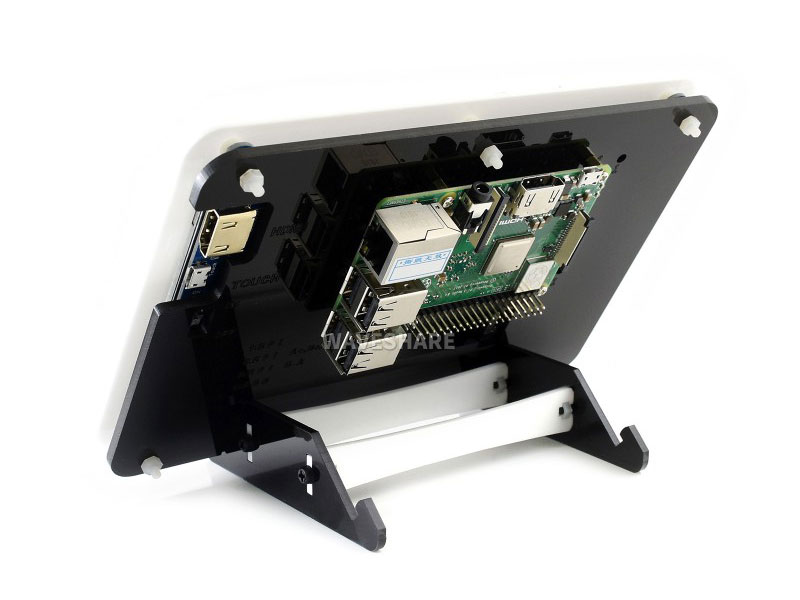

Корпус диспплея представляет собой акриловые элементы двух цветов (черного и белого) для надежного крепления дисплея в паре с мини-компьютером Raspberry Pi и защиты экрана от механических повреждений. Емкостной сенсор дисплея полностью поддерживается драйверами для всех официальных операционных систем Raspberry Pi.

Характеристики дисплея 7inch HDMI LCD (C) (with bicolor case):

  • Контроллер дисплея: TFP401APZP
  • Контроллер сенсорной панели: GT811
  • Разрешение экрана: 1024 × 600
  • Тип матрицы дисплея: IPS

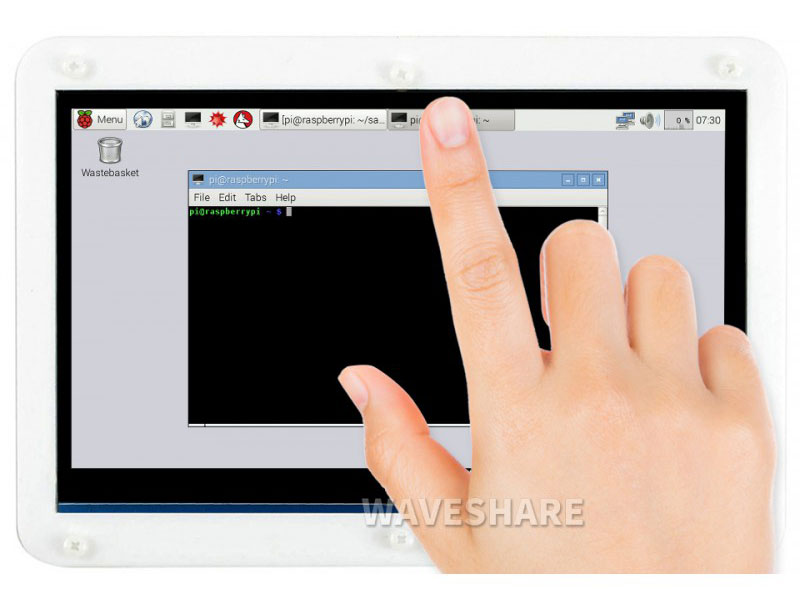

  • Тип сенсора: емкостный
  • Поддержка отображения: все системы с HDMI выходом
  • Поддержка сенсора: все модели Raspberry Pi
  • Интерфейс видеовхода: HDMI
  • Интерфейс сенсора: USB
  • Протокол сенсора: HID
  • Управление подсветкой дисплея: есть
  • Напряжение питания дисплея: 5В
  • Размеры: 165 х 107 мм
  • Заводской номер: 7inch HDMI LCD (C) (with bicolor case)

Настоятельно рекомендуем использовать отдельный источник питания 5В 2А для питания, так как стандартный USB порт компьютера не обеспечивает достаточного тока для стабильного питания дисплея.

  1. LCD FFC кабель с защитой от помех для стабильной работы в промышленных условиях.
  2. EMI и ESD защита в соответствии с требованиями CE сертификации.
  3. VCOM регулятор напряжения дисплея для регулировки оптимальной контрастности изображения
  4. Транслятор в USB интерфейс сигналов сенсорной панели в соответствии с общепринятым стандартом.
  5. USB разъём и контактные площадки для подключения внешнего источника питания
  6. Контактная плошадка для подключения ШИМ управляющего сигнала регулировки яркости подсветки

Подключение

Raspberry Pi 4

Raspberry Pi 3B+

Raspberry Pi Zero W

Mini PC

Ссылки:

Отзывы покупателей про 7.0" Дисплей сенсорный 1024x600 IPS HDMI с корпусом от Waveshare

Валерий (28.08.2021)

Для работы того чтобы "прикрутить" этот дисплей к Volumio необходимо:
1. сначала загрузить volumio с его веб-сайта. https://volumio.org/get-started/
2. записать образ, который скачан и разархивирован на SD-карту, так же, как записывается образ Raspbian.
3. После записи, в корневом каталоге SD-карты открыть файл config.txt , и заменить всё что написано в нём - на следующее:
initramfs volumio.initrd
gpu_mem=16
max_usb_current=1
dtparam=audio=on
audio_pwm_mode=2
dtparam=i2c_arm=on
disable_splash=1
hdmi_force_hotplug=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0
hdmi_drive=1

4. Сохранить изменения в файле и вставить SD карту в Raspberry Pi. Подключите клавиатуру к Raspberry Pi. Подключить Raspberry Pi в проводную сеть
5. Подключить ЖК-дисплей к Raspberry Pi.
-Подключить интерфейс HDMI 7-дюймового HDMI LCD к интерфейсу HDMI Raspberry Pi
-Подключитыь сенсорный интерфейс 7 -дюймового HDMI LCD к USB-порту Raspberry Pi
6. Включить Raspberry Pi.
7. Ввести пользователя volumio и пароль volumio
8. Получить IP-адрес с помощью команды. (вы также можете получить IP-адрес на странице диспетчера маршрутизатора) ifconfig
9. Открыть страницу воспроизведения volumio в браузере ПК с адресом: [raspberrypi_ip] воспроизведение
10. Открыть конфигурацию volumio.
11. Войти во вкладку "PLUGINS".
12 Открыть "Miscellanea"
13, Выбрать "Touch Display Plugin" и установить его. Но не активировать его.
14. Перезапустить raspberry Pi и ввети команды для установки раскладки клавиатуры вручную.
sudo dpkg –configure -a
15. Выполнение шагов 11 и 12 и 13 снова.
16. Открь «Установленные плагины» и установить для параметра «Сенсорный дисплей» значение «Вкл.».
17. По прошествии некоторого времени, на 7-дюймовом ЖК-дисплее HDMI отобразится рабочий стол volumio. Если обнаруживается, что рабочий стол не может отображаться нормально, то перезапустить Raspberry Pi. Удалить плагин и снова установить его для тестирования.

Ответить

Халеев Дмитрий (26.10.2020)

Отличный дисплей. С драйверами проблем не возникло. Однозначно нуждается в более серьезном корпусе.

Ответить

Александр (17.07.2020)

Отличный дисплей. Работает как любой HDMI дислпей. Хоть к Raspberry подключай, хоть к полноценному ПК. Проверял на Windows и Linux, в т.ч. Raspbian.
Очень доволен.

Ответить

Александр (11.12.2018)

Но тач и корпус попался с браком.

Ответить

Сергей (18.07.2018)

Тогда какой дисплей порекомендуете для Orange Pi PC?

Ответить

admin (18.07.2018)

Можем порекомендовать дисплей под кодом товара DPC222. Сейчас они в дороге, будут через пару недель.

Ответить

Сергей (18.07.2018)

Добрый день!
Будет ли данный дисплей работать с мини компьютером
Orange Pi PC? И что для обеспечения работы дисплея с Orange Pi PC не обходимо?

Ответить

admin (18.07.2018)

С подключением к Orange Pi PC не все так просто. Например, здесь https://forum.armbian.com/topic/4966-orangepi-pc-and-7inch-hdmi-lcd-c-from-waveshare/ для armbian проблему так и не решили.

Ответить

Алексей Карпенко (26.06.2018)

Неплохой дисплей

В плане сопряжения с Малиной B 3+ действительно достаточно дописать в конфигуратор Малины (config.txt) указанный AVKrobotics текст.

Этот текст приведён в весьма краткой инструкции на английском и китайском.

Крепить Малину сзади монитора побоялся - производитель как-то по-своему подбирал крепёж - гайка может в самый ответственный момент открутиться и устроить сюрприз - ибо длины резьбы немного не хватает.

Корпус. Из серии "собери сам". При сборке нужно применить инженерный подход: в официальной Вики и на сайте производителя об этом как-то забыли указать. Собирал согласно картинкам на этой странице))

Но, в целом, - догадаться нетрудно: осторожно ободрать картон, поместить дисплей между двумя половинками корпуса и посадить это на 4 относительно длинных болта. Между передней панелью и платой положить по 2 "шайбы", между задней и платой - по одной. Иначе дисплей будет заметно выступать вперёд.Подставка собирается методом "вставь перекладину, посадив в неё гайку и прикрути к боковинке". И так 4 раза.

Крепёж весьма странный: для сборки монитора пластиковый (гайки, болты, шайбы-подкладки). Для Малины и подобной мелочи крепёж металлический, но как-то не угадали с длиной резьбы.

В общем, "собери себе монитор".
Относительно питания: отдельного разъёма нет. Поэтому: либо питаем от Малины и используем сенсор, либо питаем от блока питания, но управляем мышью и выключаем отдельно. Блок питания - как для самой Малины.
Вариант с Y-кабелем или с активным разветвителем не проверялся.

Ответить

AVKrobotics (19.11.2017)

Дисплей отличный. С ПК работает сразу. А вот с распбери 3 надо все ставить по новой.
Записать https://www.raspberrypi.org/downloads/
Записать https://drive.google.com/file/d/0B5ceUb50sIDnbF8tMUlrX1hZcXM/view?usp=sharing
распаковать
и в файле config.txt: изменить
max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0
hdmi_drive=1
работает сразу.
Жаль по новой проводить инсталляцию системы. Иначе систему не видит.
Покупкой доволен. Все работает отлично.

Ответить

Вадим (05.03.2017)

Для работы с Odroid C2
sudo apt-get update && sudo apt-get upgrade && sudo apt-get dist-upgrade
В Boot.ini
Configuration C2 (Edit boot.ini file)
Comment 1080p line out and uncomment the 1024x600 line
# Possible screen resolutions
# Uncomment only a single Line! The line with setenv written.
# At least one mode must be selected.

setenv m “1024x600p60hz" # 1024x600
.
# setenv m “1080p” # 1080P@60Hz
.
.
# HDMI DVI Mode Configuration
.
setenv vout “dvi”

Ответить

Лобашевский Дмитрий (04.03.2017)

Под X завелся сразу, ни одной проблемы, хотя блок питания Raspberry пришлось поменять на более мощный - дисплей запитывается он от малинки.
Тачскрин пробовал в режиме имитации мышки - работает, сейчас пробую запустить на нем UI без X.

В комплекте куча крепежа, в том числе и самой малинки сзади дисплея.

Доставка и обслуживание магазина как всегда на высоте.

Ответить
