10-разрядный АЦП MCP3008 для Raspberry PI и Arduino

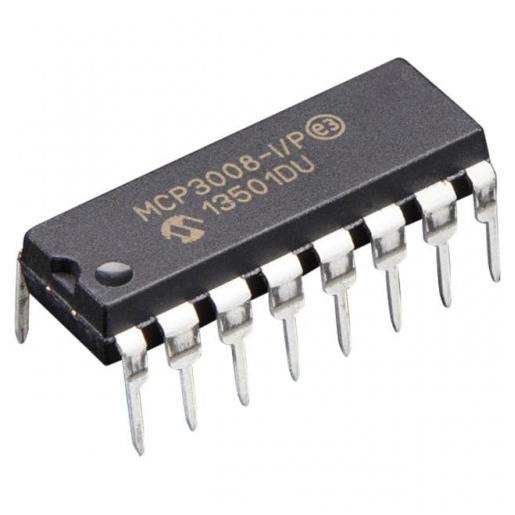

Микросхема АЦП MCP3008 является 8-канальным 10-битным аналого-цифровым преобразователем. Точность этого АЦП такая же как в Arduino Uno, интересно, что платформа Raspberry PI не имеет ни одного аналогового входа. Поэтому, этот чип является отличным выбором, если вам нужно читать простые аналоговые сигналы, такие как от датчиков температуры или освещенности.

Данную микросхему можно использовать для Arduino проектов, в которых предполагается обработка большого числа аналоговых сигналов, а также для использования с распространенными микроконтроллерами и другими мини-компьютерами. Если нужна большая точность, следует обратиться к микросхемам из ряда ADS1x115.

Также MCP3008 можно подключить к мини-компьютеру Raspberry Pi с использованием интерфейса SPI, используя либо аппаратную SPI шину, или любые четыре GPIO пина и библиотеку SPI. Программный способ подключения SPI является более гибким, поскольку может работать с любыми выводами на Pi, в то время как аппаратный SPI немного быстрее, но работает только с определенными контактами.

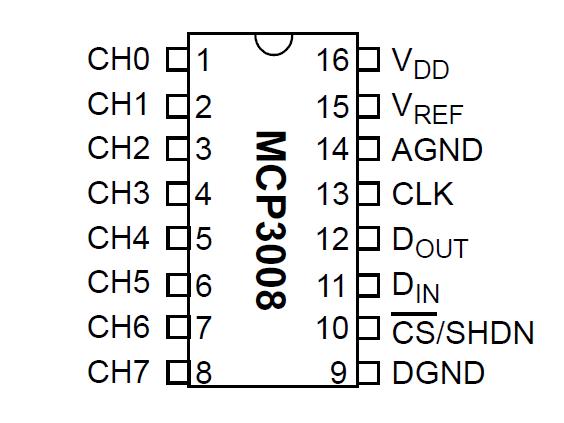

Для подключения MCP3008 к Raspberry Pi с подключением программного SPI вам необходимо выполнить следующие соединения:

• MCP3008 VDD к Pin 3.3V
• MCP3008 VREF к Pin 3.3V
• MCP3008 AGND к Pin GND
• MCP3008 DGND к Pin GND
• MCP3008 CLK к Pin 18
• MCP3008 DOUT к Pin 23
• MCP3008 DIN к Pin 24
• MCP3008 CS / SHDN к Pin 25

Характеристики:

• Напряжение питания: от 2,7 до 5,5 В
• Разрядность: 10 бит
• Количество каналов: 8
• Интерфейс: SPI
• Потребляемый ток: 550 мкА

Ссылки:

• Даташит
