18-разрядный АЦП MCP3421A0T-E для Raspberry PI и Arduino

код: SKV288

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
89 грн

в наличии



Купить в один клик

5
голосовать
Нашли дешевле?
  • Описание
  • Отзывы (6)
  • Задать вопрос

Высокоточный, экономичный и быстродействующий АЦП MCP3421A0T-E предназначен для применения в составе микропроцессорных систем сбора аналоговых данных. Преобразователь имеет высокую чувствительность, точность, небольшую нелинейность по всей шкале преобразования, малые размеры и очень простое подключение по последовательному интерфейсу I2C.

Характеристики:

  • Тип преобразователя: 18-битный ?? АЦП

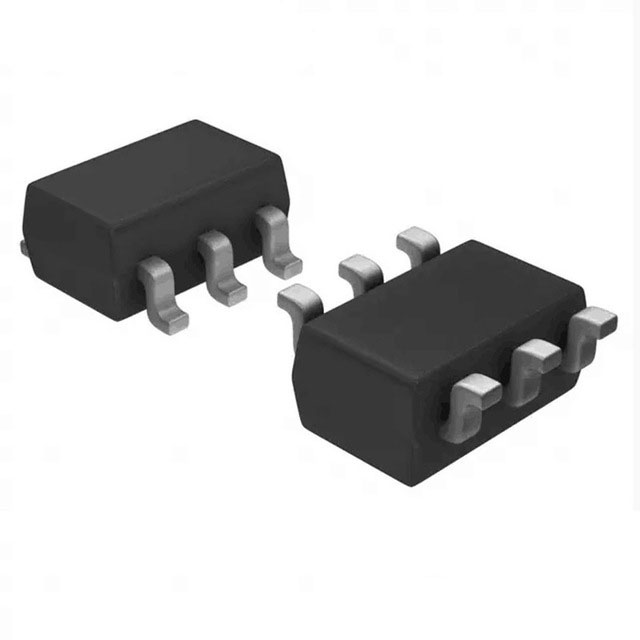

  • Тип корпуса: SOT-23-6
  • Тип входа: дифференциальный
  • Калибровка: внутренняя самокалибровка смещения
  • Источник опорного напряжения: встроенный
  • Напряжение опорного источника: 2.048В
  • Точность опорного источника напряжения: ± 0.05%
  • Дрейф: 15 ppm/°C
  • Усилитель: встроенный
  • Коэффициент усиления: 1,2, 4 или 8
  • Генератор: встроенный
  • Нелинейность преобразования: 10 ppm от полной шкалы преобразования (FSR = 4.096V/PGA)
  • Частота преобразования: программируемая
  • Частота преобразования:
    • 3.75 SPS (18 бит)
    • 15 SPS (16 бит)
    • 60 SPS (14 бит)
    • 240 SPS (12 бит)
  • Режим работы: однократный/многократный
  • Потребляемый ток:
    • 145 мкА в режиме постоянного преобразования (VDD= 3В)
    • 39 мкА в режиме однократного преобразования (VDD= 3V)
  • Интерфейс: последовательный I2C
  • Адрес устройства: 0xD0
  • Режимы преобразования: Стандартный, быстрый и сверхбыстрый
  • Источник питания: от 2.7В до 5.5В
  • Рабочий диапазон температур: от -40°C до +125°C

Назначение выводов:

  • 1 - VIN+ Положительный аналоговый вход
  • 2 - VSS Общий
  • 3 - SCL Вход синхроимпульсов интерфейса I2C
  • 4 - SDA Двунаправленный вход/выход данных интерфейса I2C
  • 5 - VDD Положительный вход напряжения питания
  • 6 - VIN- Отрицательный аналоговый вход

Применение:

  • Портативные измерительные приборы
  • Измерители веса и габаритов
  • Измерители температуры на терморезисторах
  • Измерители температуры на термопарах
  • Мостовые измерителы давления, усилия, растяжения

Даташит

Отзывы покупателей про 18-разрядный АЦП MCP3421A0T-E для Raspberry PI и Arduino

антон (31.01.2019)

Можно ли с помощью этой микросхемы снимать напряжение от 0 до 5В?

Ответить

admin (31.01.2019)

Можно, с использованием делителя с 5В до 2В

Ответить

Ігор (28.03.2018)

Коли з*явиться у продажу модуль на основі цієї мікросхеми?

Ответить

admin (28.03.2018)

В продаже есть макетная плата-переходник для монтажа этой микросхемы.

Ответить

Ігор (28.03.2018)

така?

Плата-адаптер DIP28 для TSSOP28 SSOP28 SOP28
код: ACC289
Источник https://arduino.ua/prod2530-plata-adapter-dip28-dlya-tssop28-ssop28-sop28

Ответить

admin (29.03.2018)

Да, такая плата.

Ответить
