Цифровой модуль с термистором (3-pin)

код: DAT209

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

25 грн

в наличии

Купить в один клик

	5
	голосовать

Нашли дешевле?

Описание
Отзывы (7)
Задать вопрос

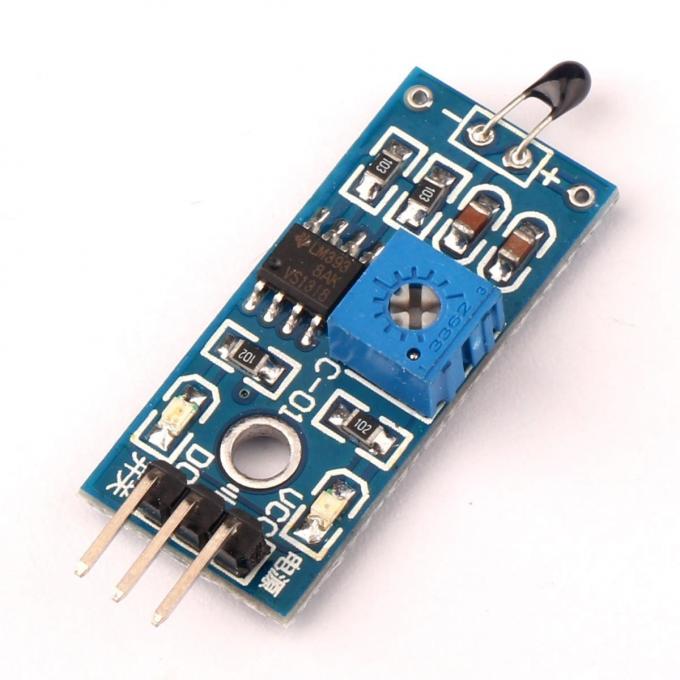

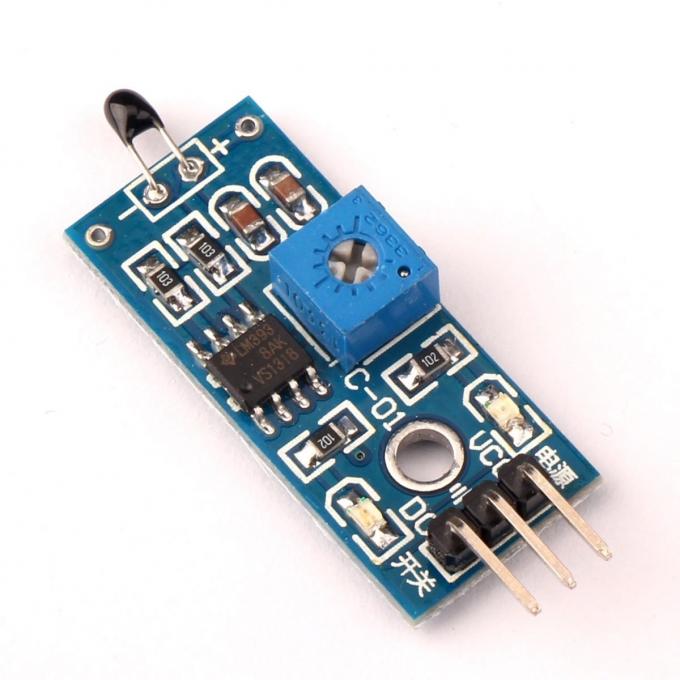

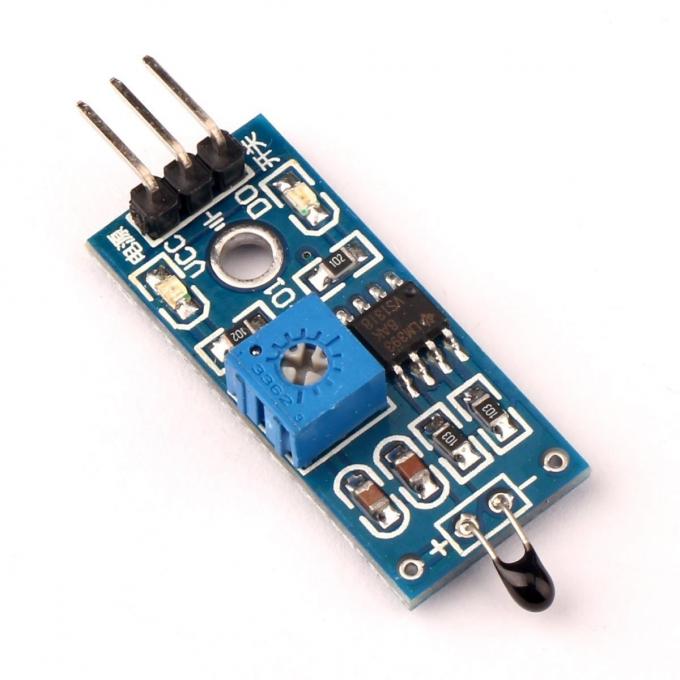

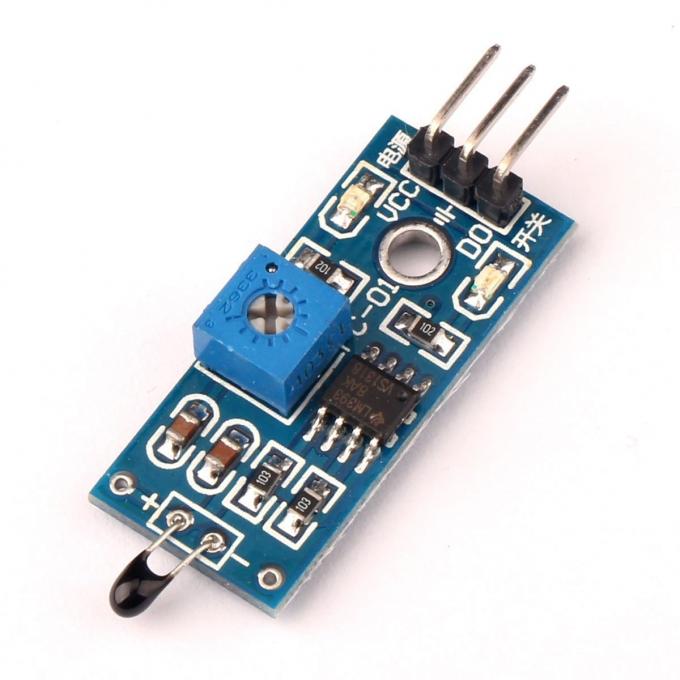

Модуль цифрового термодатчика предназначен для измерения температуры окружающего воздуха или закрытого пространства. Высокая точность и возможность напрямую подключать его к контроллеру Arduino или модулю реле позволяют широко использовать его в конструкциях, где требуется точно и быстро измерять температуру: термометры, термостаты, системы вентиляции и кондиционирования воздуха.

Характеристики:

Тип датчика: NTC термистор
Диапазон измеряемой температуры: 20 - 80 °C
Макс. выходной ток: 15 мА

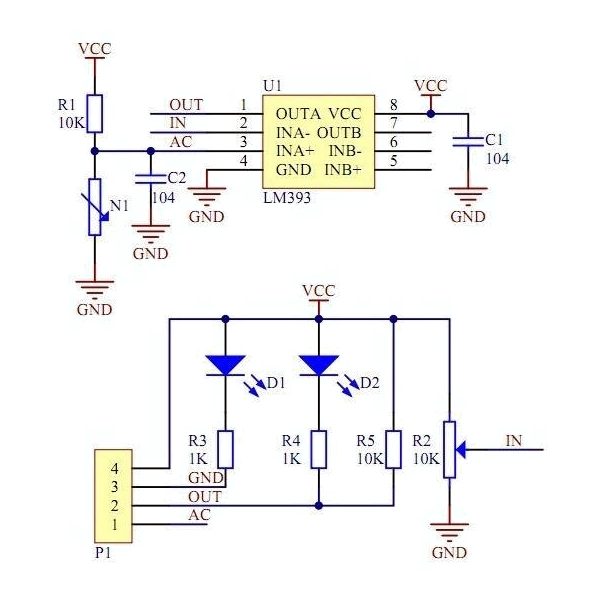

Цифровой компаратор: LM393
Порог срабатывания выхода: настраиваемый
Встроенные индикаторы: напряжения питания и состояния выхода
Рабочее напряжение: 3 - 5В

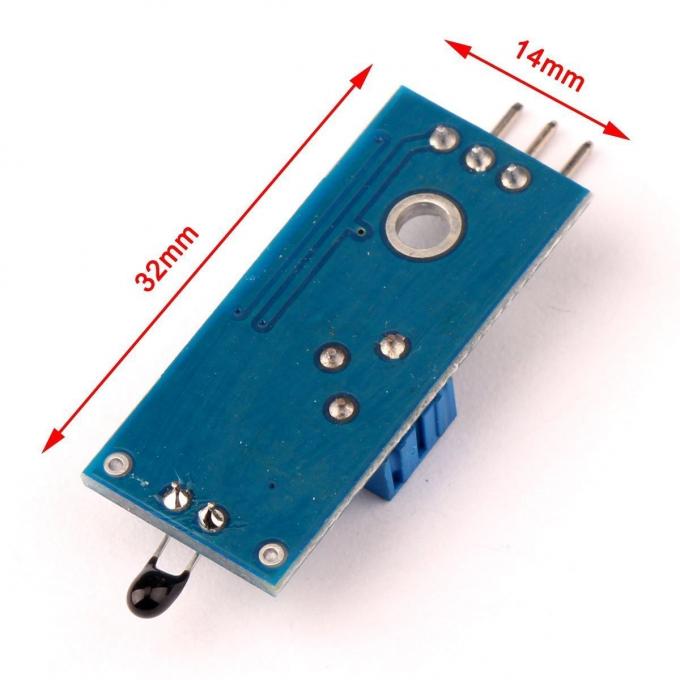

Размер: 3.2 x 1.4 см

Отзывы покупателей про Цифровой модуль с термистором (3-pin)

Онуфрий (28.07.2019)

Нижний предел срабатывания действительно 20 градусов, не ниже?
Суть вопроса - включение обогрева если температура ниже, например, десяти градусов, но двадцать это слишком много.

Ответить

admin (29.07.2019)

Для уменьшения нижнего порога температуры необходимо перепаять задающий резистор на другой номинал. Нами такая операция не проводилась...

Ответить

Геннадий (20.09.2019)

Я смоделировал в Экселе, при температуре 20 градусов С, напряжении питания +5 на датчике будет 2,78В. А микросхема гарантированно работает при напряжении входа Vcc-2. Т.е. можно без проблем ставить порог 20 градусов. И 15 градусов точно захватит. При питании +3,3В к сожалению всё намного грустнее. Гарантированно захватывает 25 градусов, 20 не гарантированно, ниже 20 точно нет.

Ответить

Николай (01.01.2019)

По умолчанию выдает значение 1. После достижении определённой температуры даёт на цифровой пин 0.
Регуляция температуры происходит настраиванием потенциометра.

Чтобы отрегулировать модуль на срабатывание при увеличении комнатной температуры: крутите потенциометр до тех пор, пока не загорятся обе лампочки на модуле. После этого чуть поверните влево. Модуль настроен.

Попробуйте зажать пальцами термистор. Должна загореться вторая лампочка.

Скетч по ссылке:
https://gist.github.com/buildcircuit/d5969964bac419272170

Статья:
http://www.buildcircuit.com/how-to-use-a-3-pin-thermistor-based-temperature-sensor-with-or-without-arduino/

Ответить

Зінєв Михайло (23.07.2018)

Модуль працює чудово, точність доволі висока, скетчів в інтернеті для його підключення достатньо.

Ответить

Дмитрий (25.02.2018)

Сергей, спасибо за информацию. Она была полезной

Ответить

Кравцов Сергей (17.02.2018)

Учитывайте что он не меряет температуру, а выдает 1 на цифровой ножке по достижении уровня температуры. Я не обратил на это внимание и купил не то что мне надо ) Ничего, пристрою куда-то. Сам модуль нормально работает.

Ответить
