Датчик пульса MAX30102 V2

код: DAT218

Внимание! В продаже имеется уцененный "Датчик пульса MAX30102 V1"
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
96 грн

в наличии



Купить в один клик

10
голосовать
Нашли дешевле?
  • Датчик пульса MAX30102 V2
  • Датчик пульса MAX30102 V2
  • Описание
  • Отзывы (18)
  • Задать вопрос

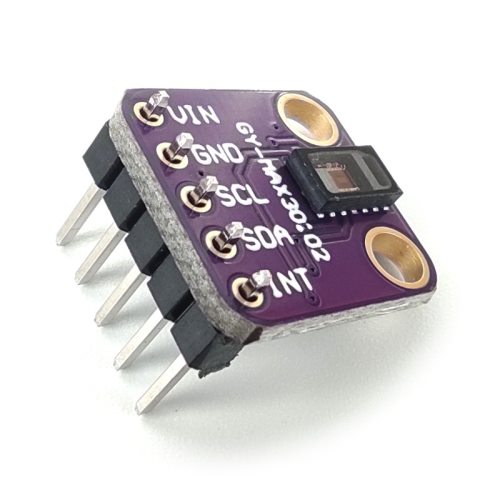

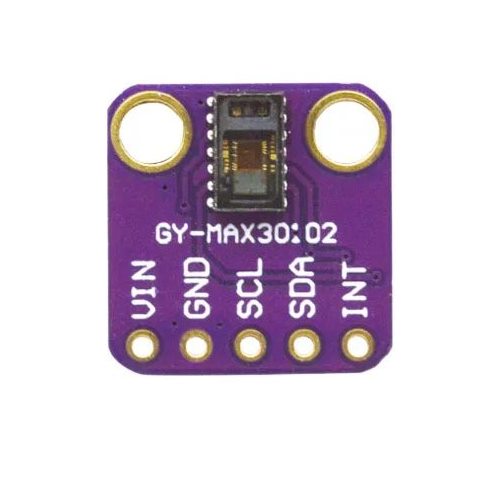

Датчик сердечного ритма (пульса) MAX30102 – интегральный датчик пульса и насыщения крови кислородом. В датчике собраны оптимизированную оптику, два светодиода, фотодетектор, высокоточный аналоговый усилитель и преобразователь, цифровой обработчик и интерфейсный модуль. Для подключения датчика к контроллеру используется последовательный интерфейс I2C.

В датчике используется два светодиода: красного и инфракрасного спектра. Есть возможность управлять как током через светодиоды (от 0мА до 50мА) так и длительностью импульсов (от 200мкс до 1,6мс) для обеспечения максимальной точности измерений. Для калибровки датчика имеется встроенный датчик температуры.

Внимание: в имеющейся ревизии модулей датчика MAX30102 имеется ошибка трассировки печатной платы (из-за которой датчик не работает по I2C-шине), для корректной работы модуля – необходимо перерезать одну дорожку питания и припаять перемычку как показано на изображении #4. Также вы можете прочитать статьи по теме проблем данных датчиков:

Характеристики:

  • Измеряемые параметры: частота пульса и насыщение крови и SpO2
  • Напряжение питания: 3,3В (внутренний стабилизатор на 1,8В)
  • Потребляемый ток в режиме измерения: 1.2 мА
  • Потребляемый ток в режиме сна: до 10 мкА
  • Интерфейс: I2C
  • Напряжение интерфейса I2C: 3.3 В
  • Максимальная частота интерфейса: 400 кГц
  • Размеры: 18.5 х 14.5 х 3 мм

Ссылки:

Отзывы покупателей про Датчик пульса MAX30102 V2

Дмитрий (07.02.2024)

Сбросьте пожалуйста даташит, а то ошибка по ссылке

Ответить

admin (07.02.2024)

Посилання перевірили - працює.

Ответить

Yarickr (07.02.2021)

В новых платах все еще есть ошибка из-за которой датчик не виден на шине I2C. Ее нужно исправлять. Как именно, описано здесь http://reedpaper.com/archives/936 Я исправил и все заработало. Товар качественный. Магазин отличный ;)

Ответить

StanislavS (23.11.2020)

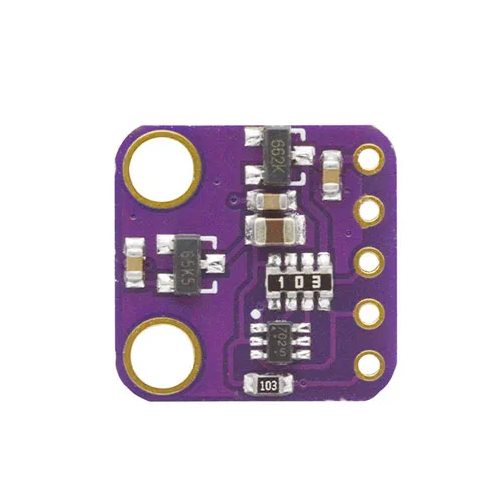

Пишут, что в этом модуле конструктивная ошибка, 3 резистора подтяжки на 4.7к подтянуты к 1.8в вместо 3.3в. Для исправления нужно обрезать дорожку подтяжки к стабилитрону 55К5 и соединить ее с пустой площадкой крайнего вывода микросхемы. Подробнее смотрите здесь: https://iot-devices.com.ua/max30102-chy-mozhna-doviryaty-kytajskym-modulyam-updated/?fbclid=IwAR3fAZ_gr2g3dxQRFhhQ40H6-kcQSpDana6Od6enI_KyZvQYInTv5cyGwCk

Ответить

Степан (22.12.2020)

Пишут, что в версии MAX30100 эти ошибка. А в этой версии как раз ошибка исправлена.

Ответить

Yarickr (07.02.2021)

Нет не исправлена. Они стали правильный стабилизатор питания устанавливать, но ошибку на печатной плате не исправили. Нужно исправлять.

Ответить

Артем (21.11.2020)

Проблема з даними модулями зумовлена напругою стабілізатора в 3-х вивідному корпусі! Він повинен буди промаркованим як 65K5 (1.8V). Але китайські виробники в силу тільки їм відомої логіки ставлять 65X5 (2.8V). А така напруга виходить за межі дозволеної для MAX30102. Будьте уважні, коли купуєте цей модуль! Продавці, зверніть також будь ласка на це увагу, щоб уникнути конфліктних ситуацій. Опис проблеми тут https://reedpaper.wordpress.com/2018/08/22/pulse-oximeter-max30100-max30102-how-to-fix-wrong-board/

Ответить

Дмитрий (26.05.2020)

Запитал от 5 вольт, от 3.3 вольт с ардуино. Не светят светодиоды вообще, при том, что остальное подключенное к питанию работает. Если Вы собираетесь его купить, подключить и работать с ним сходу - удачи в Ваших начинаниях. На зарубежном сайте нашёл способ подключения с выпаиванием резисторов, но возникает вопрос: для чего я покупал готовое изделие? Для того, чтобы с ним работать, или чтобы его исправлять? Не советую. Проще и дешевле заказать в Китае и проделать ту же самую работу. И денег меньше потратите, и не так жалко будет.

Ответить

Андрей (28.03.2020)

К сожалению, так и не получилось добиться его стабильной работы и адекватных показаний - не помогли ни подтягивающие резисторы, ни библиотека, указанная в описании товара.

Ответить

admin (30.03.2020)

Уточните, пожалуйста, проблема с интерфейсом или точностью показаний?

Ответить

Віктор (05.10.2019)

Даний модуль можна підключити до Raspberry Pi?

Ответить

admin (07.10.2019)

Да, можно.

Ответить

Артем (22.08.2019)

Всё заработало! Но только на библиотеке https://github.com/sparkfun/SparkFun_MAX3010x_Sensor_Library + надо прокинуть два резитора на 4,7KOM от SDA, SCL до VIN модуля. За основу взял эту статью. https://2shemi.ru/datchik-pulsa-podklyuchenie-tsifrovogo-modulya/.

Ответить

Артем (22.08.2019)

Купил два датчика! Оба запитал через лабораторник с помощью 3.3 вольта и ничего. Не светяться даже. На I2C сканере зависание и невозможность определить адрес устройства. Библиотека по ссылке выше не помогла. Как я понял это датчики MAX30100. Сторонние библиотеки тоже не помогли. До этих сенсоров вообще проблем с датчиками не было.Толи я дурак, толи санки не едут

Ответить

Овчар Віктор (23.12.2018)

Прибор визуально качественный.
Есть информация о МАХ30102 (дата-шит), но о практическом применении (распайка, как и куда подсоединять, как пользоваться и т.п.) абсолютно ничего.

Ответить

admin (24.12.2018)

Для подключения данного датчика достаточно подключить к нему питание и две шины интерфейса I2C.

Ответить

Андреевич (10.01.2018)

Использовал кто? Инфы в интернете 0, видео никаких, никто не пользуется чтоли?
Хочу себе взять, ритм беспокоит, хочу помониторить, вот думаю что и как.

Ответить

Николай (07.02.2018)

Все от типа аритмии зависит. Экстрасистолярную пульсоксиметры слабо ощущают, если есть компенсаторная пауза - лучше, нет - хуже. Би-тригеминию вообще не могут от синуса отличить - им фиолетово на источник возбуждения. Эластичность сосудов все сьедает. Это как по счетчику воды пытаться определить насосом ее качают или вантузом.
По мануалке это довольно интересный приборчик, но в руках не держал. Видео на ютубе по "MAX30100" есть, и даже самоделки на ардуине. На гитхабе тоже хватает проектов.

Ответить
