Плата процессора Core429I с микроконтроллером STM32F429IGT6 от WaveShare

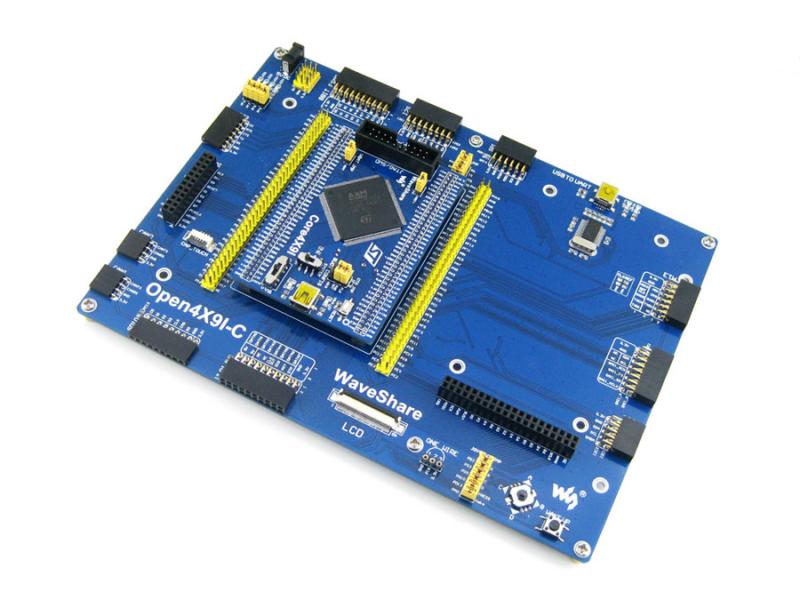

Плата процессора Core429I для создания и макетирования устройств на микроконтроллере STM32F429I. Плата предназначена для использования с материнской платой Open429I. Использование материнской платы позволит комфортно работать как с данной платой процессора так и с платой STM32F746I. На плате установлен микроконтроллер STM32F429IGT6 с расширенной обвязкой, рассчитаной как для небольших проектов так и для сложных систем обработки сигналов и работы с графикой. Для программирования микроконтроллера можно использовать как JTAG так и SWD программаторы. Нужно учитывать что разъем подключения платы имеет шаг 2мм.

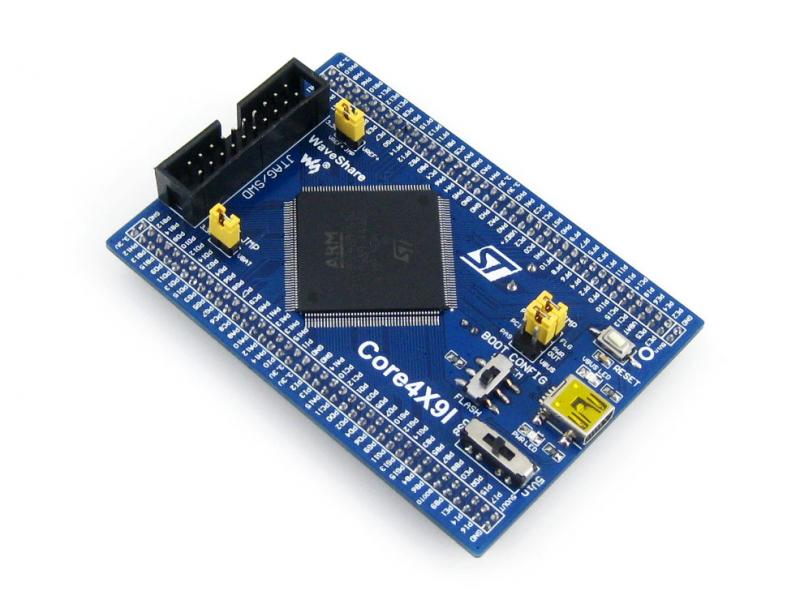

На плате процессора установлено:

4

1. STM32F429IGT6:высокопроизводительный STM32 микроконтроллер:
   • Ядро: Cortex-M4 32-bit RISC
   • Выполнение команд DSP за один цикл
   • Рабочая частота: 180МГц, 225 DMIPS/1.25 DMIPS/МГц
   • Рабочее напряжение: 1.8В-3.6В
   • Корпус: LQFP176
   • Память: 1024КБ Flash, 256+4КБ SRAM
   • Встроенная периферия:
     • 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C
     • 1 x FMC, 1 x SDIO, 2 x CAN
     • 1 x LCD-TFT
     • 1 x USB 2.0 HS/FS контроллер (с поддержкой ПДП)
     • 1 x USB HS ULPI (требуется внешний PHY)
     • 1 x 10/100 Ethernet MAC
     • 1 x 8 14-разрядный интерфейс камеры
   • АЦП & ЦАП : 3 x АЦП (12-бит, 1μs, 24 канала); 2 x ЦАП (12-bit)
   • Программирование и отдладка: поддержка JTAG/SWD интерфейса с поддержкой IAP

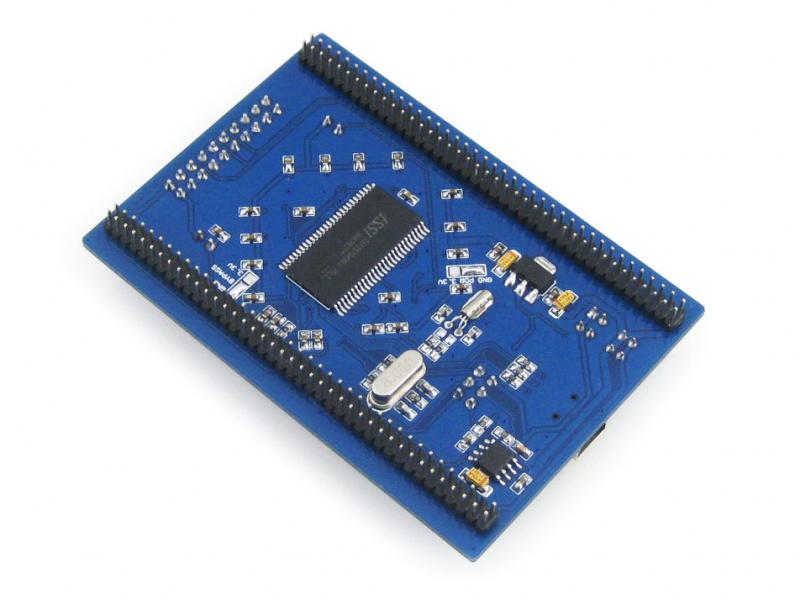

2. IS42S16400J: SDRAM 1 Meg Битx 16 Битx 4 Банка(64-MBIT)
3. Стабилизатор напряжения AMS1117-3.3: 3.3В
4. Менеджер питания USB интерфейса MIC2075
5. Переключатель источника питания: 5Vin или USB разъем
6. Выбор вариантов режима загрузки.
7. Индикатор питания
8. VBUS светодиод
9. Кнопка сброса
10. Кварцевый резонатор 8МГц
11. Кварцевый резонатор 32.768Кгц с внутренней калибровкой часов реального времени

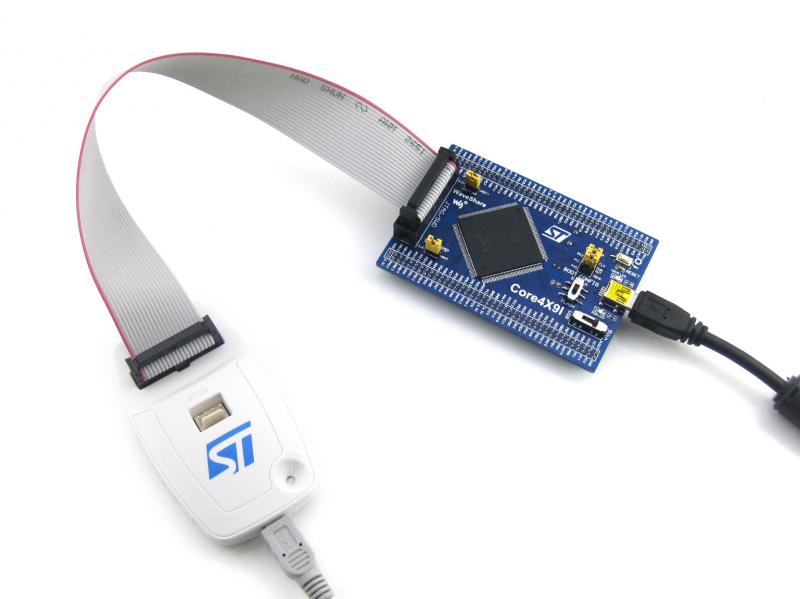

12. Интерфейс JTAG/SWD для программирования и отладки программ
13. USB разъем с поддержкой режимов Device и/или Host
14. Разъем подключения к выводам микроконтроллера
15. Контакты подключения внешнего источника питания 5В
16. USB OTG/HOST переключатель
    • закорочен - использования разъема USB для OTG/HOST
    • открыт - разъем отключен от микроконтроллера
17. VBAT переключатель
    • закорочен - используется источник питания микроконтроллера
    • открыт - использование для VBAT внешней батареи
18. VREF переключатель
    • закорочен - VREF+ подключен к источнику VCC
    • открыт - для VREF+ используется внешний источник питания

Разводка JTAG/SWD интерфейса

JTAG Header Pinout	SWD Header Pinout
