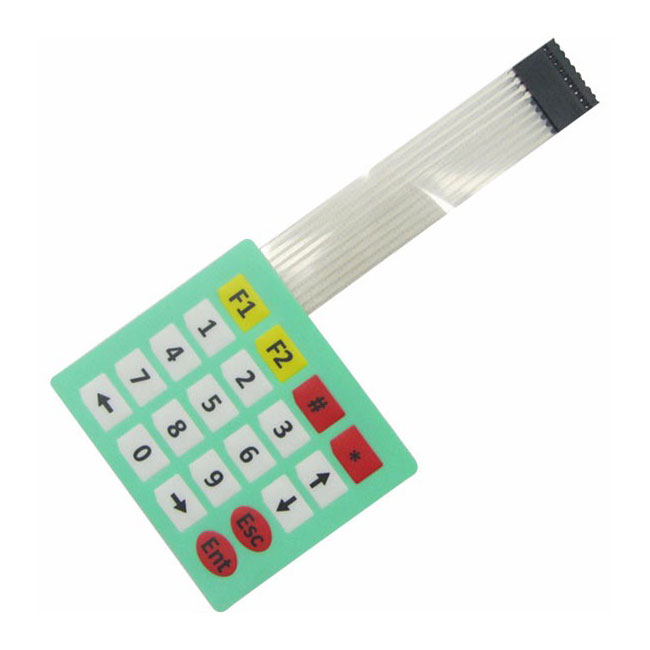

20-ти кнопочная мембранная клавиатура

Кирило (26.10.2025)

Хто буде мучитись з підключенням клавіатури через Keypad.h перевіряйте порядок підключення рядків і стовпців. У мене спочатку при натисканні показувало не ті символи, думав що бібліотека глючить. Насправді просто переплутав порядок пінів. Прозвоніть клаву, визначте де рядки, де колонки, і все запрацює нормально.

Мій робочий приклад (5 рядків × 4 стовпці):

#include

const byte ROWS = 5;
const byte COLS = 4;

char keys[ROWS][COLS] = {
{''*'', ''#'', ''G'', ''F''}, // F1, F2, #, *
{''U'', ''3'', ''2'', ''1''}, // 1, 2, 3, UP
{''D'', ''6'', ''5'', ''4''}, // 4, 5, 6, DOWN
{27, ''9'', ''8'', ''7''}, // 7, 8, 9, ESC
{13, ''R'', ''0'', ''L''} // LEFT, 0, RIGHT, ENTER
};

byte rowPins[ROWS] = {10, 9, 8, 7, 6};
byte colPins[COLS] = {5, 4, 3, 2};

Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);

void setup() {
Serial.begin(9600);
}

void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
}
}

Андрей (08.10.2021)

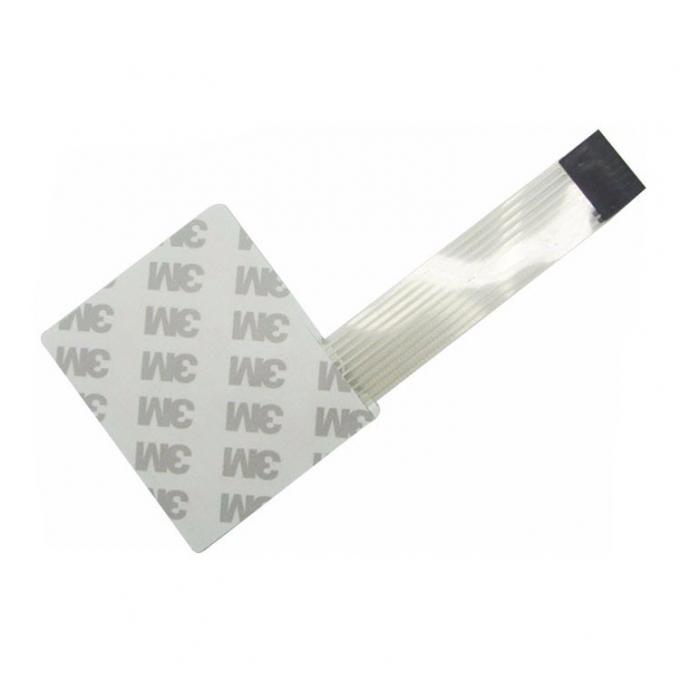

Щелчок клавиши четко выражен потому что внутри между слоями есть пластиковый пятачок для каждой кнопки. Усилие нажатия выше среднего, ближе к жесткому. Поэтому ложное нажатие второй кнопки рядом практически не реально. Корпус к которому вы будете приклеивать эту клавиатуру должен быть достаточно толстым (1.5-2 мм пластика). В остальном за свои деньги хорошая клавиатура.

Kostya (09.03.2021)

Кнопок вправо й вліво немає

Криворучко Юрий (08.04.2020)

Отличная клавиатура!

Паша (27.06.2019)

Отличная клавиатура!
