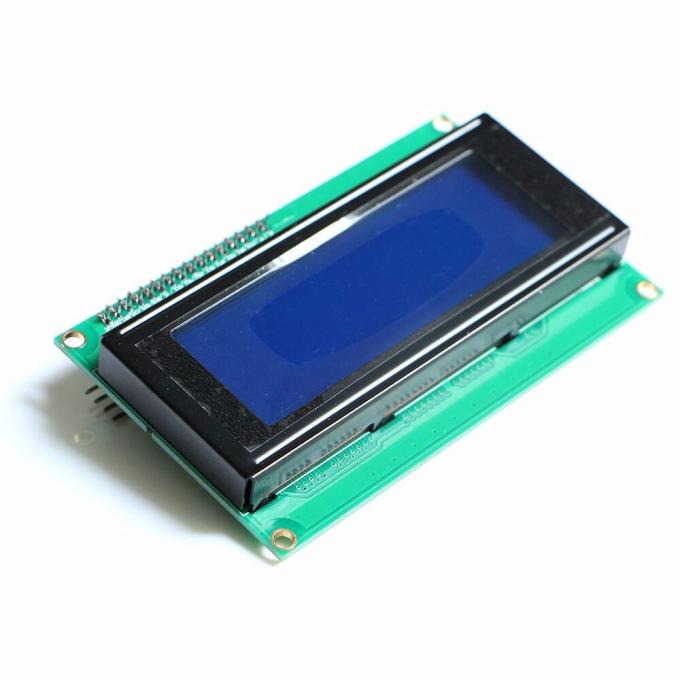

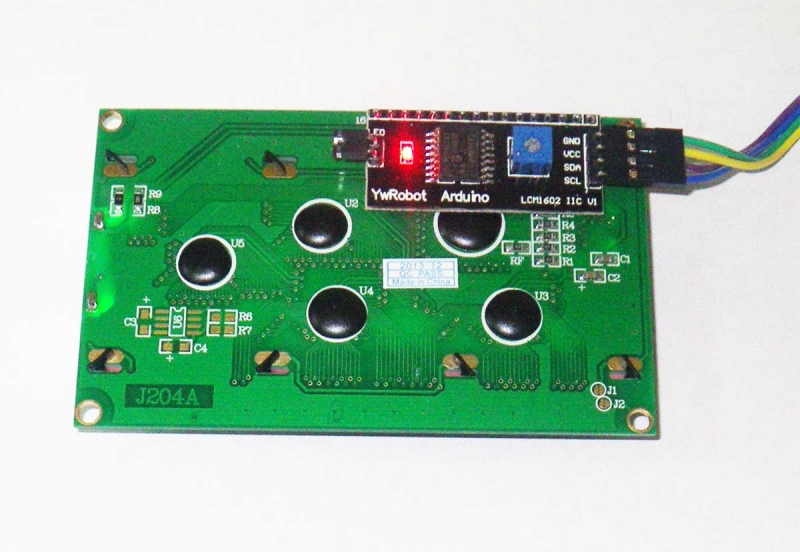

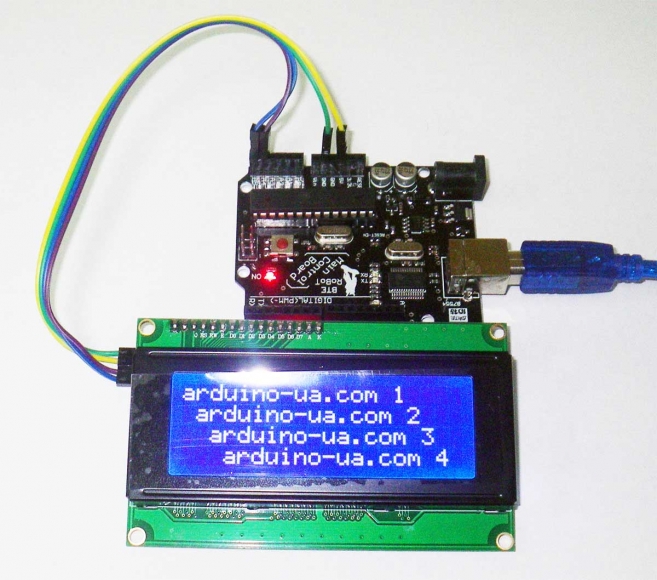

LCD экран 20 символов 4 строки с управлением по шине I2C (TWI, IIC), что очень удобно при нехватке свободных выводов на Arduino, достаточно подключить всего два провода (само-собой не считая питания) и можно полностью управлять дисплеем.
Перед началом работы необходимо отрегулировать контрастность дисплея переменным резистором. В противном случае выводимые символы не будут видны.
Характеристика:
I2C адрес 0x27 или 0x3f (в зависимости от версии I2C адаптера)
чип конвертера I2C: PCF8574A
количество символов в строке: 20
количество строк: 4
поддержка кириллицы: отсутствует.
цвет фона - синий, цвет символов - белый

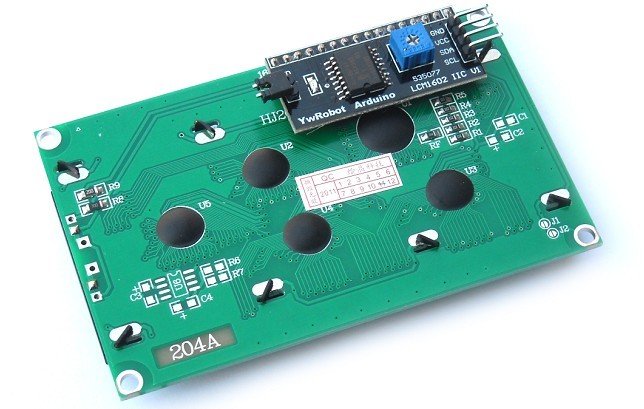

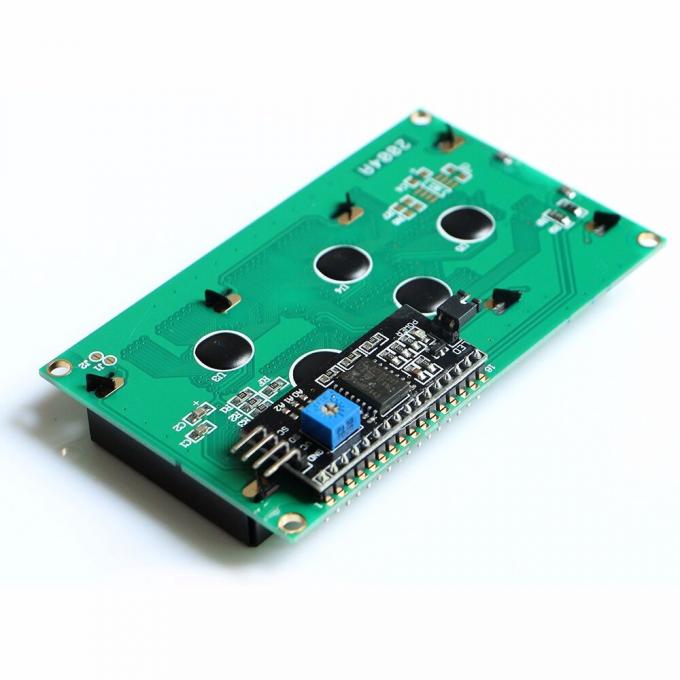

контраст настраивается подстроечным резистором с обратной стороны платы
Если нужна кирилица - библиотека LCD_1602_RUS.
Не забываем менять LCD_1602_RUS lcd(0x27, 20, 4);
В остальном, за свои деньги очень хорошо.
Магазин, как всегда, на высоте.
Спасибо.
У кого проблемы с отображением не дальше первого символа !!!:
Среда Arduino IDE выше 1.6.5 некорректно работает с библиотекой LiquidCrystal_I2C и всеми её клонами.
Потому что среда стала проверять наличие возврата функций, а библиотека корявая. И требуется в LiquidCrystal_I2C.cpp, у метода inline size_t LiquidCrystal_I2C::write(uint8_t value) прописать возврат результата return 1;
Чтобы метод из этого:
inline size_t LiquidCrystal_I2C::write(uint8_t value) {
send(value, Rs);
Отличный дисплей, подключал к плате STM32F4 Discovery от 5V. С яркостью сразу все хорошо, не пришлось ничего подкручивать. Отдельное спасибо команде магазина. Как всегда оперативно и качественно.
Приобрел данный дисплей, подключил - почти все работает.
Только, когда снимаю джампер подсветка не выключается... ноги, на которых джампер закорочены, яркость подсветки невозможно регулировать...
Да, верно. Что с джампером, что без - светится. Проблему пофиксил. Перекусил пин с конвертера на подсветку дисплея (15, A), - теперь выключается. Подключился к пину А дисплея, яркость регулирую ШИМом.
Нещодавно почав використовувати цей пристрій, повністю задоволений.
На всякий випадок, для тих у кого є проблеми з бібліотеками, або хоче внести зміну в бібліотеку, Підключення виводів PCF8574T / PCF8574TA до власне дисплею тут точно таке ж як в окремому I2C модулі, який також продається на arduino.ua. В описі товару там є і схема.
Звертаю на це увагу, бо бачив як мінімум два різних спобоби підключення: там де P4-P7 підключені до D4-D7 і там де P0-P3 до D4-D7.
Дисплей получил со слегка погнутыми пинами на переходнике и поцарапанной защитной пленкой на экране. Пины отогнул пинцетом, под пленкой экран остался целым. Работает на все 100. Адрес 0х27.
По наводке Андрій (15.03.2019) вместо перемычки, выключающей подсветку, повесил резистор 180Ом, что сделать чуть меньше яркость дисплея, как по мне, изначально он слишком яркий, всё равно будет эксплуатироваться только при искусственном освещении.
Но, как уже писали в комментариях ниже, выдаёт лишь "прямоугольники" (закрашены все пиксели во всех знакоместах) при любом входном сигнале или даже без него.
Консультант сайта подсказал только насчёт регулировки контраста, но после указания данной проблемы со светящимися знакоместами - куда-то пропал.
В общем, приборчик для любителей лотереи, ибо у кого-то работает без проблем, остальным - нужно ковыряться и искать, где напортачили те, кто припаивал адаптер.
Жаль, что магазин не проверяет модули - лучше уже получить работающий модуль со вскрытой упаковкой, чем такой вот сюрприз...
Второй тур лотереи? "А вдруг другой модуль будет рабочим?"
Если бы был проверенный, я бы просто купил, ибо стоимость пересылки туда-сюда нынешнего модуля выйдет в процентов 70 от стоимости нового дисплея. А если отправленный вами взамен будет из этой же партии, то смысла нет вообще...
Это не лотерея а руки с одного места. Нужно настроить контраст (''крутилочка'' сзади). Сколько информации об этом в интернете!!!!! И на этом сайте есть такая строчка "контраст настраивается подстроечным резистором с обратной стороны платы". Так что доставайте голову с трусов и руки с сраки, и работайте=)
Пришёл с поцарапанным дисплеем даже защитная плёнка не спасла, вообще LCD дисплеи было бы не плохо в упаковках перевозить(доставлять), этот один мне и так сойдёт, для экспериментов взял, но все таки не приятно.
Спасибо за безупречный сервис! Дисплей хороший, цена приемлема. Брали для тестового стенда, но, наверное, останется в составе проекта в качестве дополнительной индикации. С подключением и качеством работы вопросов не возникло.
Чудовий дисплей; після "звичайного" 1602 радує значно більшою кількістю знакомісць (80 проти 32) та на порядок простішим підключенням (4 провода замість 11, і регулювання контрастністю та вмикання / вимикання підсвітки вже реалізоване). Просто підключив його до I2C, вибрав бібліотеку LiquidCrystal I2C by Frank de Brabander v1.1.2 -- і все запрацювало.

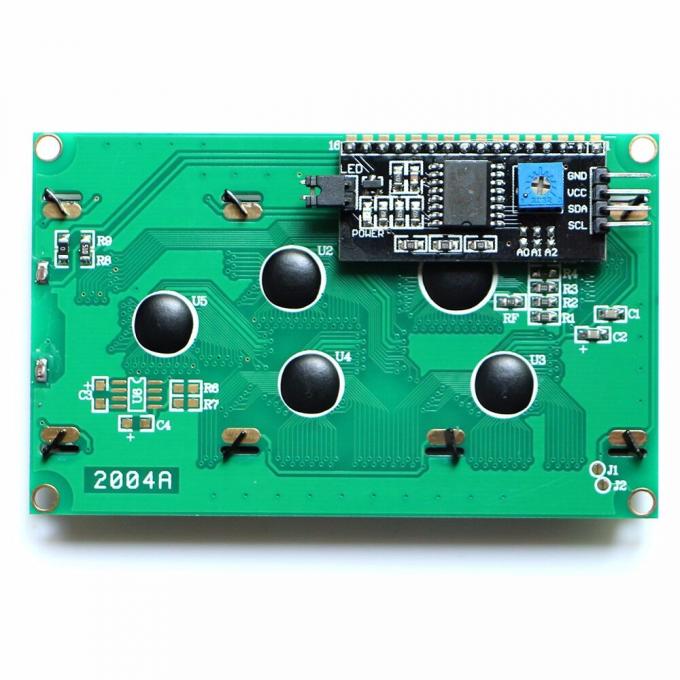

Єдине питання залишилось щодо джампера LED на платі адаптера I2C -- він очевидно пов''язаний із підсвіткою (якщо зняти перемичку, вона вимикається). Але чи можна через нього керувати яскравістю підсвітки? Якщо є інформація з цього приводу, буду дуже вдячний (а як ні, то спробую сам потенціометр на 1 кОм підключити і покрутити).
Дякую за відповідь! Те, що ця перемичка відключая підсвітку -- факт; але, як виявилось, через неї можна також регулювати яскравість (повні 5В як на мене занадто) -- я покрутив потенціометр і з''ясував, що 220 Ом замість просто перемички якраз дає приємну для мене яскравість. Припаяв резистор 220 Ohm (код ACC182) до двух роз''ємів NDR-Tf (код ACC196) і вставив їх у колодку Dupont 2pin (код ACC154) -- вийшло супер.
Адрес 0x3F,после подмены библиотеки LiquidCrystal_I2C.h,на NewLiquidClictal(переиминовал NewLiquidClictal в LiquidCrystal_I2C.h,и закинул в библиотеку программы) и "Вона працюе..."????! Спс.
Не выводит текст. Адрес 0x3F, подсветка управляется, init - проходит, LCD рисует прямоугольники... Пробовал с библиотеками DFRobot, NewLiquidClictal. Заметил - после отрисовки на P07 остается высокий сигнал...???
Работа магазина стабильно на 5+. Что касается дисплея, замечаний нет, все работает, библиотеку брал тут
https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library/blob/master/LiquidCrystal_I2C.h
Начал тестировать, не как не хотело выводить текст..
экран отвечал на зажигание и тушение подсветки, а вместо текста квадраты..
итог оказалось что на переходнике не пропаян вывод (P05) по шине данных.
После исправления бага )) все работает отлично.
Купил, включил, работает по адресу 0x27. Однако LCD выводит только по одному символу при обращении к нему через стандартную lcd.print(). Подскажите, пожалуйста, что с этим можно сделать?
Пример 1.
lcd.print("Hello world!"); выведет только один символ H в нулевой позиции.
Пример 2.
lcd.print("H");
lcd.print("E");
lcd.print("L");
lcd.print("L");
lcd.print("o");
lcd.print("u");
выведет в одну строку все перечисленные символы, т.е.: HELLou
Среда Arduino IDE выше 1.6.5 некорректно работает с библиотекой LiquidCrystal_I2C и всеми её клонами.
Потому что среда стала проверять наличие возврата функций, а библиотека корявая. И требуется в LiquidCrystal_I2C.cpp, у метода inline size_t LiquidCrystal_I2C::write(uint8_t value) прописать возврат результата return 1;
Чтобы метод из этого:
inline size_t LiquidCrystal_I2C::write(uint8_t value) {
send(value, Rs);
Купил себе такой дисплей, очень удобный в работе адрес надо в мойом случае ставить не 0х27 а 0х3F, магазином доволен очень быстро все доставили. Вобщем оценка 5++
Удобное решение, не самое дорогое. Один нюанс - адрес оказался не 0x27, а 0x3F. Определил сканером -все заработало. До того долго и нудно танцевал с прозвоном контактов :)
Полезная штука для отображения информаци. Все отлично, хорошо работает. Подлючается легко.
Обслуживанием доволен, все точно и оперативно. Магазину спасибо!
Дисплей хороший, только очень огорчило отсутствие предустановленной кириллицы. Магазин, впрочем как и всегда, отработал на "отлично" и обслуживание и оперативность.
Подключил данный дисплей к малинке. Экран достаточно хороший, очень яркий, единственно, контасность по умолчанию была неправильно выставленна, что немного затянуло процесс подключения(не сразу понял что дело в контрасности)
магазин отработал на 5+, в понедельник заказал во вторник уже получил
LCD экран 20 символов 4 строки с управлением по шине I2C (TWI, IIC), что очень удобно при нехватке свободных выводов на Arduino, достаточно подключить всего два провода (само-собой не считая питания) и можно полностью управлять дисплеем.
