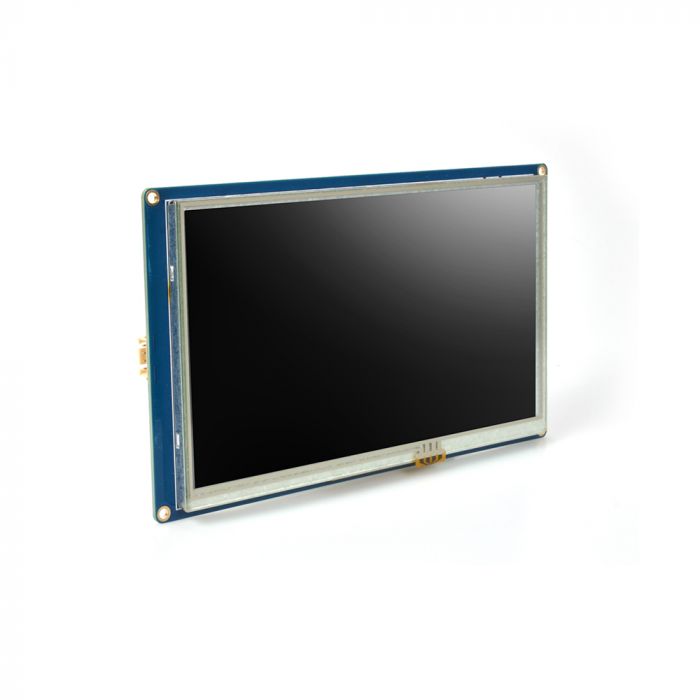

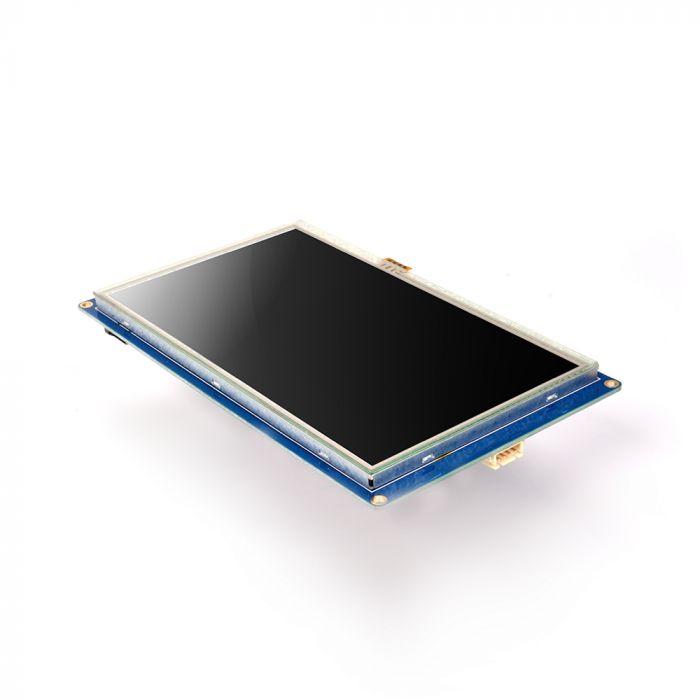

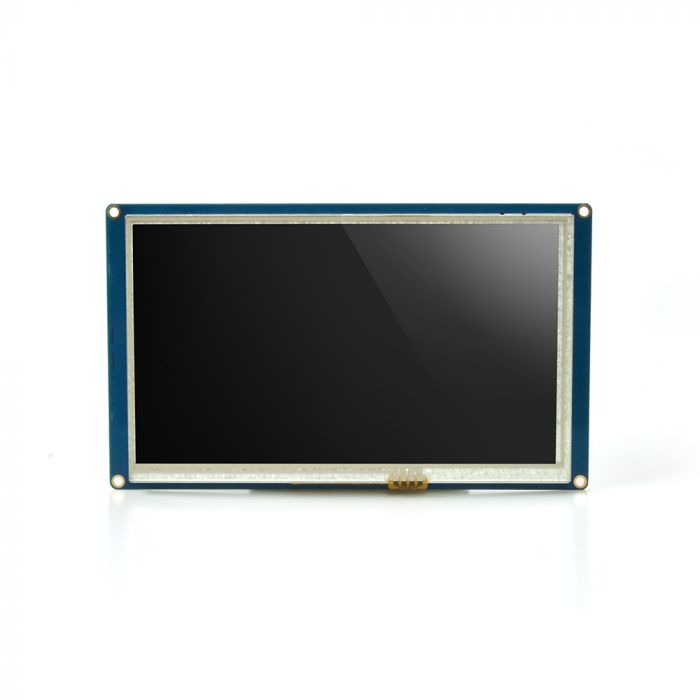

7.0" NEXTION NX8048T070 Basic Series 800х480

Базовая версия HMI панели Nextion NX8048T070 7.0" TFT с тачскрином - это цветной ЖК дисплей + резистивный сенсор касаний с собственным контроллером, управляемые по UART. Мощный 32 разрядный процессор позволяет отображать сложные картинки и анимацию, а удобный редактор представляет собой практически полноценную SCADA систему, с помощью которой вы сможете в режиме WYSIWYG рисовать свои графические оболочки. Управление и обратная связь осуществляется с помощью интерфейса UART, таким образом панель подключается всего по 4 проводам (два из них - питание).

Код производителя: IM150416007, NX8048T070

Особенности:

• Часы реального времени: отсутствуют
• Поддержка GPIO: отсутствует
• Интерфейс SD карты: поддержка карт до 32Гбайт Micro TF/SD карт (формат FAT32)
• Объем встроенной флеш памяти: 16МБайт
• EEPROM: отсутствует
• Оперативная память: 3584 Байта
• Буфер инструкций: отсутствует
• Количество цветов: 65K (65536) цветов
• Разрешение экрана: 800×480 точек
• Регулировка яркости:0~230

Характеристики:

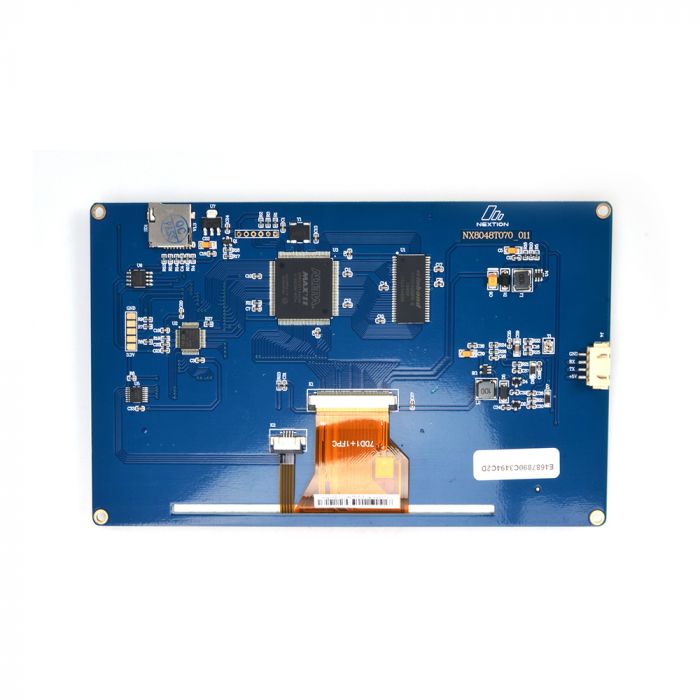

• Тип панели: NX8048T070_011R
• Размер видимой области экрана: 154.08мм × 85.92 мм
• Размер устройства: 181мм × 108мм × 9.3мм
• Тип сенсора: резистивный
• Тип подсветки: светодиодная
• Ресурс подсветки: >30,000 часов
• Вес: 268 г
• Рекомендованное питание: 5В 2A
• Потребляемый ток в активном режиме: 510 мА
• Потребляемый ток в спящем режиме: 15мА
• Совместимость: Совместим с Raspberry Pi, Arduino и с другими микро-контроллерами и микро-компьютерами
• Модель: NX8048T070
• Код производителя: IM150416007

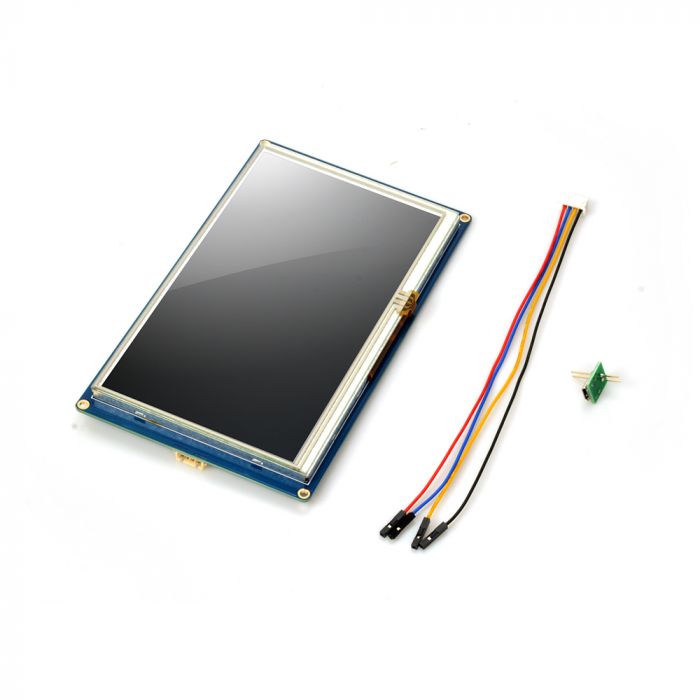

Комплектация:

• 1× 7.0" Nextion HMI дисплей
• 1× плата питания
• 1× 4-пин кабель подключения
